在glBlendFunc中使用QOpenGLWidget

Question

我尝试在QOpenGLWidget中使用QOpenGLWidget(在paintGL中)，但是对象不混合(alpha是工作的)。

我的代码：

glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
glEnable(GL_DEPTH_TEST);
glEnable(GL_CULL_FACE);
glEnable(GL_BLEND);

glBlendFunc(blenFunc，GL_ONE);

m_world.setToIdentity();
m_world.rotate((m_xRot / 16.0f), 1, 0, 0);
m_world.rotate(m_yRot / 16.0f, 0, 1, 0);
m_world.rotate(m_zRot / 16.0f, 0, 0, 1);

QOpenGLVertexArrayObject::Binder vaoBinder(&m_vao);
m_program->bind();
m_tex->bind();
fillYoffsetLightning();

const GLfloat scaleFactor = 0.05f;
m_world.scale(scaleFactor, scaleFactor, 0.0f);
m_world.translate(0.f, 0.0f, 0.0f);

const GLfloat fact = 1 / scaleFactor;
const uint8_t X = 0, Y = 1;

for(int i = 0; i < maxElem; ++i) {
    const GLfloat offX = m_ELECT[i][X] * fact;
    const GLfloat offY = m_ELECT[i][Y] * fact;
    m_world.translate(offX, offY);

    m_program->setUniformValue(m_projMatrixLoc, m_proj);
    m_program->setUniformValue(m_mvMatrixLoc, m_camera * m_world);
    QMatrix3x3 normalMatrix = m_world.normalMatrix();
    m_program->setUniformValue(m_normalMatrixLoc, normalMatrix);

glDrawArrays(GL_TRIANGLE_FAN，0，m_logo.vertexCount());

    update();
    m_world.translate(-offX, -offY);
}

m_program->release();

着色器很简单：

// vertex
"attribute highp vec4 color;\n"
"varying highp vec4 colorVertex;\n"
//......... main:
"colorVertex = color;\n"

// fragment
"varying highp vec4 colorVertex;\n"
//......... main:
"gl_FragColor = colorVertex;\n"

颜色是:从中心到蓝色到边缘的渐变的五边形(中心颜色为1,1,1，边缘为0,0,0.5)

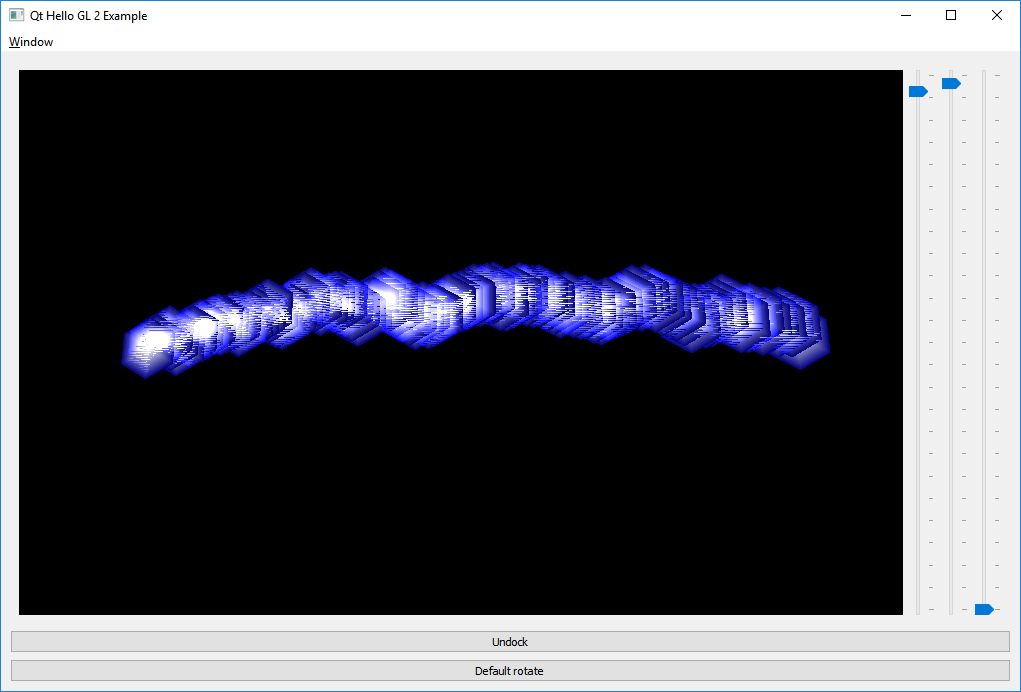

截图

​

​

为什么会发生这种情况？

Answer 1

如果要实现共混效果，则必须禁用深度测试：

glDisable(GL_DEPTH_TEST);

注意，默认的深度测试函数是GL_LESS。如果一个片段是在前一个片段的一个位置上绘制的，那么它就会被深度测试丢弃，因为这个条件不是完全填充的。

如果禁用深度测试，则由混合函数(glBlendFunc)和方程(glBlendEquation)“混合”片段。

我建议使用以下混合功能：

glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);

Answer 2

在我的例子中(QT5.15.2)，我发现使用没有alpha成分的颜色调用(例如。glColor3f(1,0,0) )导致在任何后续呈现中禁用混合。令我惊讶的是，我甚至无法通过重新发出以下命令来恢复它：

glEnable(GL_BLEND); // wtf has no effect
glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);

混合只是保持禁用，直到下一个油漆开始。这在原始的QGLWidget类中没有发生。这种情况只发生在QOpenGLWidget上，而且只发生在Windows上(Mac + Linux很好)。

对我来说，最好的解决方案是用alpha等价物替换任何非alpha颜色的调用，至少在以后需要在渲染中使用混合的情况下是这样。例如：

glColor3f(1,0,0);    // before
glColor4f(1,0,0,1);  // after

可能会出现的另一个问题是，如果在直接呈现的同时使用QPainter，因为QPainter会破坏您的OpenGL状态。请参阅文档中提到的“beginNativePainting”：

https://doc.qt.io/qt-5/qopenglwidget.html#painting-techniques

编辑:我会在这里添加这一点，因为我对狂犬病的答案的评论由于某种原因被删除了-深度测试不需要禁用才能使用混合。Rabbid可能会考虑禁用深度缓冲区写入，有时这样做是为了允许绘制所有半透明的对象，而不必按最接近的顺序排序：

为什么我们在混合中禁用Z-写
