According to Wikipedia (<a href="https://en.wikipedia.org/wiki/Image_embossing" rel="nofollow noreferrer">Image embossing</a>) this can be achieved by a convolutional filter. In the example you provided it seems that the embossing direction is South-West.

In HALCON you can use the operator <a href="https://www.mvtec.com/doc/halcon/1805/en/convol_image.html" rel="nofollow noreferrer">convol_image</a> to calculate the correlation between an image and an arbitrary filter mask. The filter would be similar to this:

<a href="https://i.stack.imgur.com/878as.gif" rel="nofollow noreferrer">Embossing filter matrix</a>

To apply such a filter matrix in HDevelop you can use the following line of code:

<pre><code>convol_image (OriginalImage, EmbossedImage, [3, 3, 1, 1, 0, 0, 0, 0, 0, 0, 0, -1], 0)
</code></pre>

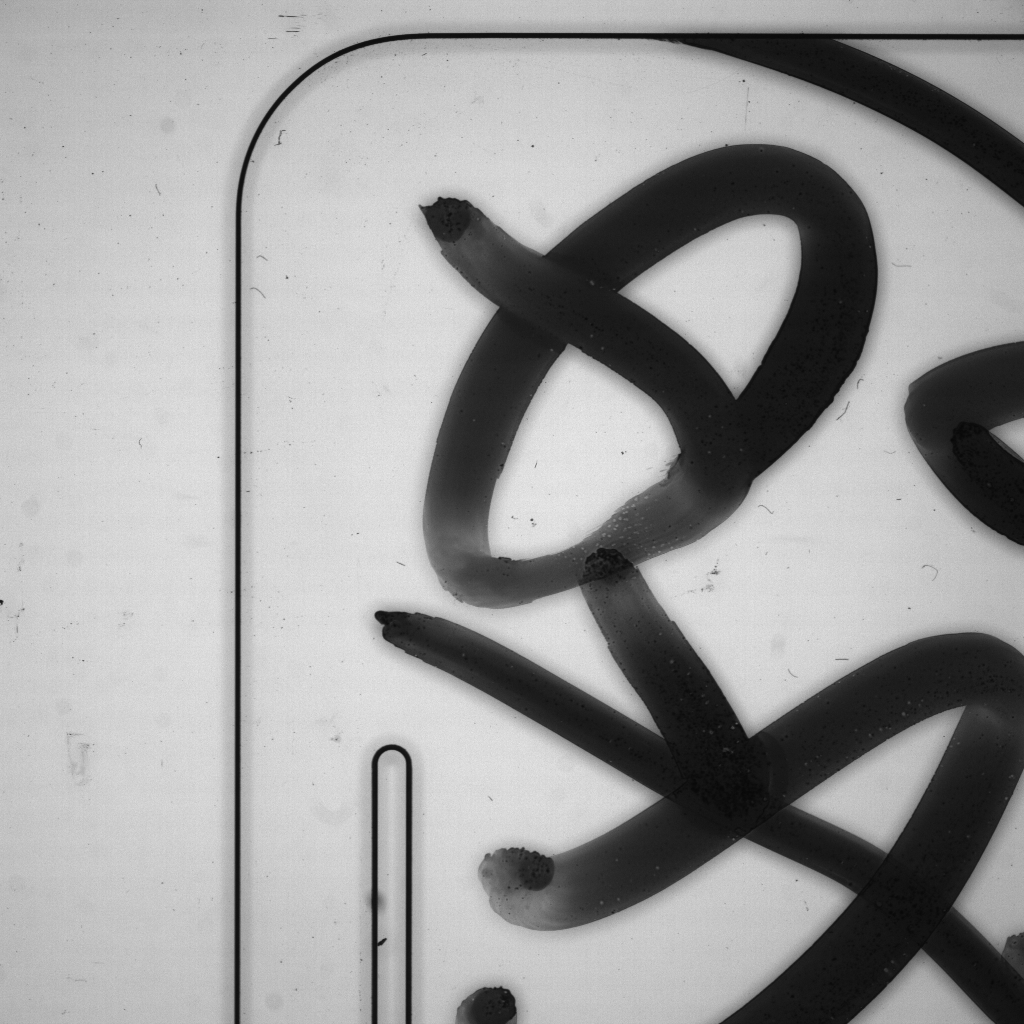

Original Image:

<a href="https://i.stack.imgur.com/UrNHL.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/UrNHL.png" alt="Original Image"></a>

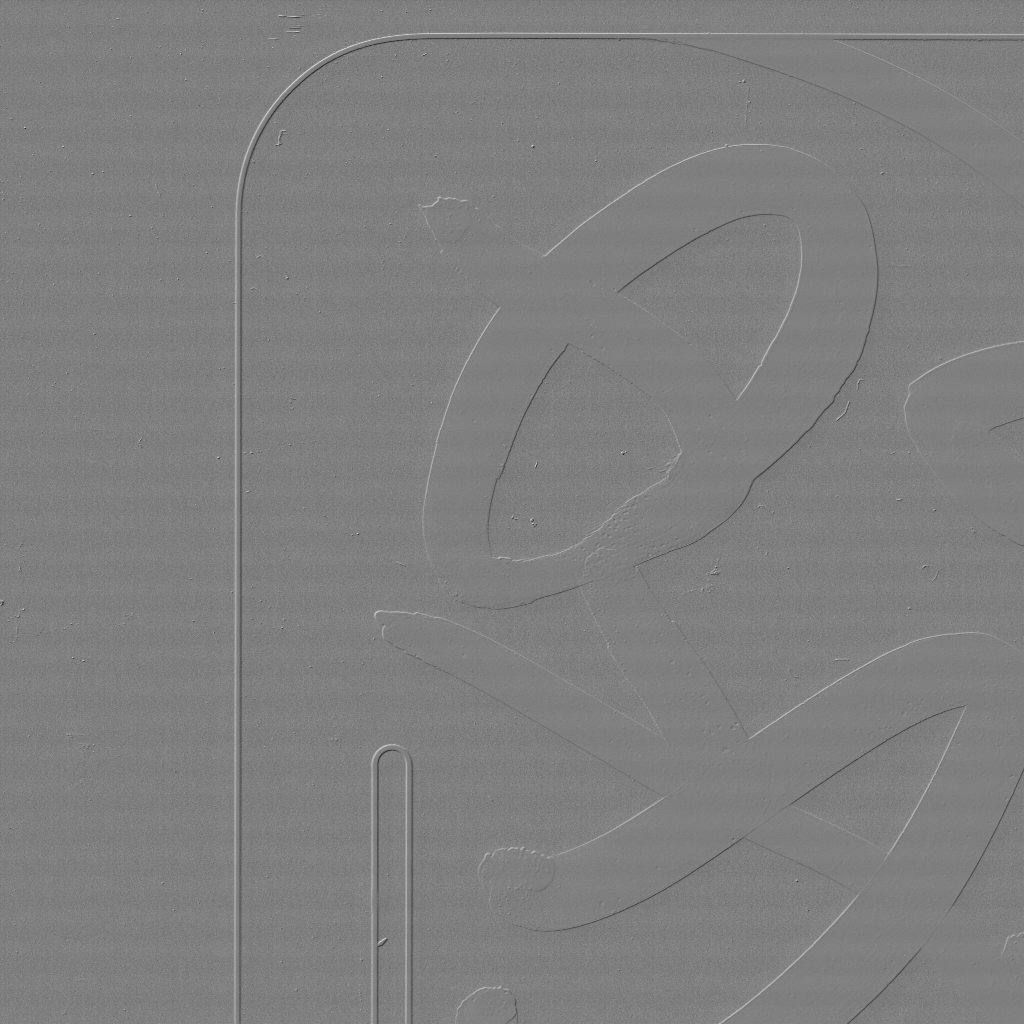

OpenCV Processed Image:

<a href="https://i.stack.imgur.com/I5tWC.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/I5tWC.png" alt="OpenCV Processed Image"></a>

The first Image is the original.

The second image is OpenCV's processed image.

I want to realize the effect in HALCON too.

Can someone give me advise on which method or HALCON operator to use?

Emboss an Image in HALCON
