来自特定NOR块的STM32引导

Question

我已经将一个STM32F4项目从uVision5移植到了Eclipse (GNU插件)。

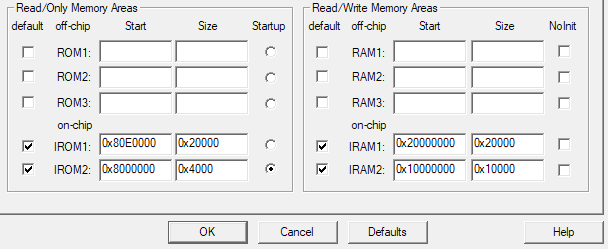

在我的Keil uVision5项目中，我使用第7块(0x080E0000)作为引导代码(我验证使用STM32 ST链接实用工具(引导代码实际上位于第7块)，我使用该工具非常容易地使用Keil uVision5接口进行配置，如下所示：

​

​

如果我没有弄错，在我的Keil uVision项目(其内存配置显示在上面)中，MCU从第0块(0x08000000)启动，然后立即跳转到第7块(0x080E0000)执行我的代码。如果我错了就告诉我。

我的问题在于我的Eclipse项目。您可能已经知道，我们使用名为mem.ld的链接器脚本文件配置内存映射。我试着用mem.ld模仿同样的行为，但我想我失败了。每当我闪现Eclipse生成的可执行文件时，我的代码就不会运行。此外，我无法找到在mem.ld文件中指示启动区域的方法。下面是我在mem.ld文件中的内存配置：

MEMORY
{
    RAM (xrw) : ORIGIN = 0x20000000, LENGTH = 128K
    CCMRAM (xrw) : ORIGIN = 0x10000000, LENGTH = 64K
    FLASH (rx) : ORIGIN = 0x08000000, LENGTH = 16K
    FLASHB1 (rx) : ORIGIN = 0x080E0000, LENGTH = 640K
    EXTMEMB0 (rx) : ORIGIN = 0x00000000, LENGTH = 0
    EXTMEMB1 (rx) : ORIGIN = 0x00000000, LENGTH = 0
    EXTMEMB2 (rx) : ORIGIN = 0x00000000, LENGTH = 0
    EXTMEMB3 (rx) : ORIGIN = 0x00000000, LENGTH = 0
    MEMORY_ARRAY (xrw)  : ORIGIN = 0x20002000, LENGTH = 32
}

你能帮我用uVision5文件模仿Keil mem.ld的相同行为吗？我在mem.ld配置中做了什么错误？正确的配置应该是什么？

提前谢谢。

Answer 1

重置后执行的代码的地址是从向量表的4-7字节中提取的(称为重置向量)。

在gcc风格的链接器脚本中，ENTRY指令很重要，而不是内存部分的定义。

可以将条目更改为地址值或符号。例如

ENTRY(My_Startup_Function)，或者在CubeMX ENTRY(Reset_Handler)生成的标准链接器脚本中。

在keil中，正如我所记得的，您有两个选项:命令行

--entry=location

位置可以是地址或符号

这里是关于根区域和入口点的更多信息。我不再使用基尔了，我个人更喜欢gcc。
