UML图的<<bind>>与std::bind()

Question

到目前为止，在两个特定的repos之间，我使用了一个接口类(带有继承)，最近我用使用std:: function () & std::bind()的回调函数替换了这个类。

使用旧的类似接口的方法，我最终得到了以下结果：

//a.hpp
#include "b.hpp"

class A{

  public:
    A(InterfaceB* pb) : m_pb(pb) {};
    void bar(){m_pb->foo();};
  private:
    InterfaceB* m_pb;

};

--

//b.hpp
#include <iostream>

class InterfaceB{

  public:
    virtual void foo() = 0;
};

class B : public InterfaceB {
  public:
    void foo(){ std::cout << "hi"<< std::endl; };

};

--

//main.cpp
#include "a.hpp"
#include <memory>

int main(){

  InterfaceB* pb = new B;
  A a(pb);
  a.bar();
  delete pb;
}

--

在UML中，我会将上面的小例子画成这样：

​

​

为了减少repos (这里是A和B类)之间的依赖，我删除了接口，转而使用了函数包装器。

//a_callback.hpp
#include <functional>

class A{
  public:
    void setBcallback(std::function<void(void)> callback){m_callback = callback;};
    void bar(){m_callback();};
  private:
    std::function<void(void)> m_callback;

}

--

//b_callback.hpp
#include <iostream>

class B {

  public:
    void foo(){ std::cout << "hi"<< std::endl; };

}

--

//main.cpp
#include "a_callback.hpp"
#include <functional>

int main(){

  A a;
  B b;
  a.setBcallback(std::bind(&B::foo, &b));
  a.bar();
}

--

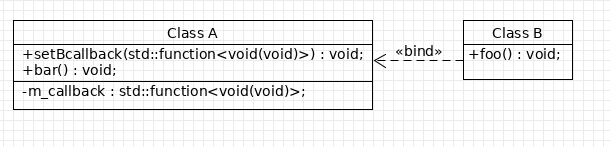

对我来说，这是一个棘手的问题，我对谷歌发现C++的std:: bind ()/std::function()和UML的<< bind >>之间的相互转换没有什么运气。所以我的问题是，如何在类图上展示函数包装器的用法?根据我发现的情况，我可能会这么做：

​

​

但它只是感觉松散和不足。任何帮助都将不胜感激！

这个问题以前被标记为一个复制，下面是：如何在UML类图中表示回调。但是我的问题是特定于C++的，并且说‘原件’被标记为Java，不幸的是我没有得到帮助。我的问题不是“如何在UML中显示回调”，而是“如何在UML中显示std::bind()”，我认为这更棘手。这里有两种情况，一种是使用bind()设置函数包装器，第二种是通过包装器进行调用。我只是看不出上面那条线是如何解决这个具体问题的。谢谢!

Answer 1

UML绑定

<<bind>>依赖关系指的是UML模板绑定：

TemplateBinding是一个TemplateableElement和一个模板之间的关系，它指定了模板的形式TemplateParameters的实际ParameterableElements的替代。

模板绑定是一个特殊的实现依赖项，它表明类是模板的专门化，并规定了模板的substition。

一个典型的例子是：

using void_function = std::function<void(void)> ;

​

​

C++绑定

在C++中，std::bind()将参数绑定到可动态调用的对象。--这是一个完全不同的语义。

如果您想要在UML中显示这一点，它就不会那么有帮助了。你可以：

• 显示绑定返回的匿名类型是一个可调用参数的模板实例化，其中一个参数替换为B(与上面的图非常相似)。
• 如果有用的话，说明这个匿名类依赖于B。
• 如果有用的话，请显示从A到这个匿名类的可选关系(0..1)，了解到其他匿名类是可以选择的关系(如果您想在图上说明几个并明确它们是相互排斥的，可以使用OCL约束)。

不幸的是，不管你画什么，它都不会像你的C++设计那样通用和强大，而且它对理解也没有多大帮助。

建议：

UML图的目标不是以图形化的方式进行编程，而是对内部结构进行深入的洞察。所以我强烈建议保持简单：

• 唯一真正的关系是A与回调的抽象可调用类之间的关系。那一定是在图表上。
• 您还可以显示，这个抽象回调可以依赖于图表中的其他相关类。对这些依赖关系的注释可以用简单的话解释，依赖关系表示对成员函数的绑定。
