关于使用tf.image.crop_and_resize

Question

我正在研究ROI池层，它适用于快速rcnn，并且我习惯使用tensorflow。我发现tf.image.crop_and_resize可以充当ROI池层。

但是我尝试了很多次，却无法得到我expected.Or所做的结果--真正的结果就是我得到了什么？

这是我的密码

import cv2
import tensorflow as tf
import numpy as np
import matplotlib.pyplot as plt

img_path = r'F:\IMG_0016.JPG'
img = cv2.imread(img_path)
img = img.reshape([1,580,580,3])
img = img.astype(np.float32)
#img = np.concatenate([img,img],axis=0)

img_ = tf.Variable(img) # img shape is [580,580,3]
boxes = tf.Variable([[100,100,300,300],[0.5,0.1,0.9,0.5]])
box_ind = tf.Variable([0,0])
crop_size = tf.Variable([100,100])

#b = tf.image.crop_and_resize(img,[[0.5,0.1,0.9,0.5]],[0],[50,50])
c = tf.image.crop_and_resize(img_,boxes,box_ind,crop_size)
sess = tf.Session()
sess.run(tf.global_variables_initializer())
a = c.eval(session=sess)

plt.imshow(a[0])
plt.imshow(a[1])

我提交了我的原名img和结果：a0，a1

如果我错了，有人能教我如何使用这个函数吗？谢谢。

Answer 1

实际上，丹索尔·弗洛在这里没有问题。

来自文档 of tf.image.crop_and_resize (重点是我的)：

盒子: float32类型的张量。num_boxes形状的二维张量，4.张量的第1行指定box_indi图像中框的坐标，并在归一化坐标 y1、x1、y2、x2中指定。将y的一个归一化坐标值映射到y* (image_height - 1)上的图像坐标，从而在图像高度坐标中将归一化图像高度的0，1间隔映射到0，image_height -1。我们确实允许y1 > y2，在这种情况下，采样的作物是原始图像的向上翻转版本。宽度维度被类似地对待。允许在0，1范围外的归一化坐标，在这种情况下，我们使用extrapolation_value外推输入图像值。

boxes参数需要归一化坐标。这就是为什么您得到了第一组坐标[100,100,300,300] (没有标准化，也没有提供外推值)的黑匣子，而不是第二组[0.5,0.1,0.9,0.5]。

然而，这就是matplotlib在第二次尝试中显示出胡言乱语的原因，这仅仅是因为您使用了错误的数据类型。引用matplotlib 文档 of plt.imshow (重点是我的)：

所有的值都应该在0 .1表示浮动或0 ..255表示整数。超出范围的值将被裁剪到这些边界。

当您在[0,1]范围外使用float时，matplotlib将您的值绑定到1。这就是为什么你会得到那些彩色像素(要么是纯红色，要么是实心绿色，要么是蓝色，或者是这些像素的混合)。将数组转换为uint_8以获得有意义的图像。

plt.imshow( a[1].astype(np.uint8))

编辑:根据的要求，我将更深入地研究tf.image.crop_and_resize。

当提供非归一化坐标和没有外推值时，为什么我只得到一个空白的结果？

引用医生的话：

允许在0，1范围外的归一化坐标，在这种情况下，我们使用extrapolation_value外推输入图像值。

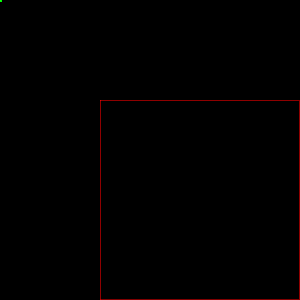

因此，在0,1之外的归一化坐标是允许的。但他们仍然需要规范化！用你的例子[100,100,300,300]，你提供的坐标就成了红色的正方形。你原来的形象是左上角的小绿点！参数extrapolation_value的默认值是0，因此原始图像框架外的值被推断为[0,0,0]，因此是黑色的。

​

但如果您的usecase需要另一个值，您可以提供它。像素将在每个通道上接受extrapolation_value%256的RGB值。如果您需要裁剪的区域未完全包含在原始图像中，则此选项非常有用。(例如，一种可能的用法是滑动窗口)。

Answer 2

tf.image.crop_and_resize似乎期望0,1范围内的像素值。

将代码更改为

test = tf.image.crop_and_resize(image=image_np_expanded/255., ...)

帮我解决了这个问题。

Answer 3

还有一个变体是使用裁剪函数。
