ERD UML通知(SQL)

Question

我在用UML制作一个ERD模型时遇到了麻烦，因为它是一项关于大学考勤监控系统的工作。

我所拥有的实体是：

Student
Course
Module
Grade
Class
Attendance Log

有人能帮我改进一下吗？

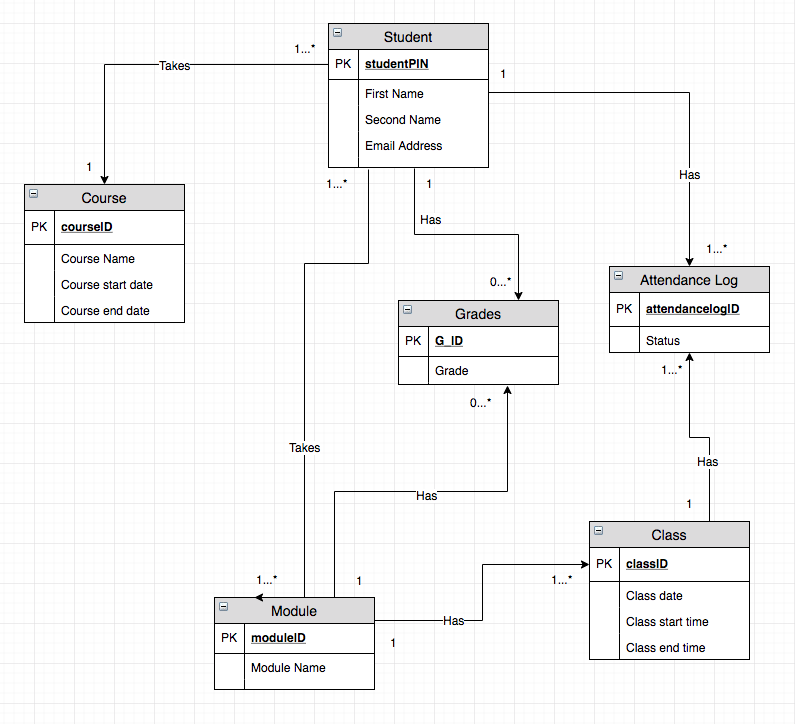

基本理解见ERD草案->

​

​

Answer 1

这只是意见，所以把它当作是什么：

• 模块和课程之间有关系吗？一门课程不包括模块吗？
• 您有主键(PK)的标识符，这是一个RDBMS概念，而不是UML类模型。相反，您可能希望将您的标识属性构造为<<unique>>。
• 如果您正在生成一个ERD(而不是UML类模型)，那么您可能需要考虑如何解决多到多的关系。显然，m2m不是一个没有某种连接实体的关系数据库管理系统所能管理的结构。
• 考勤日志可以更好地命名为学生课堂考勤。我想这是为了记录哪些学生上过哪门课，所以这是一个连接实体。

我建议阅读Eric的“领域驱动设计”，这可能有助于识别主要实体、它们的卫星以及它们之间的关系。
