自动化系统用例图

Question

我需要通过图像实现一个自动化的产品质量检验系统的用例图，但是it.When存在很大的问题，这个过程是由操作员启动的，该系统必须从摄像机中获取产品的图像，用一些算法对图像进行分析，将分析结果保存在数据库中，并将结果发送给PLC。我要疯了。我提出的解决办法是数字，但我相信这是不对的。非常感谢你的帮助，也很抱歉我的坏心情。我希望你能说清楚。

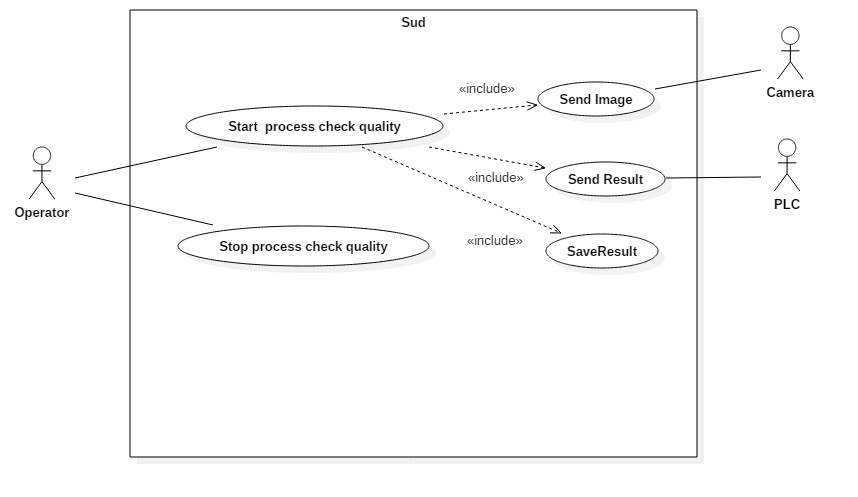

第一种解决办法：

​

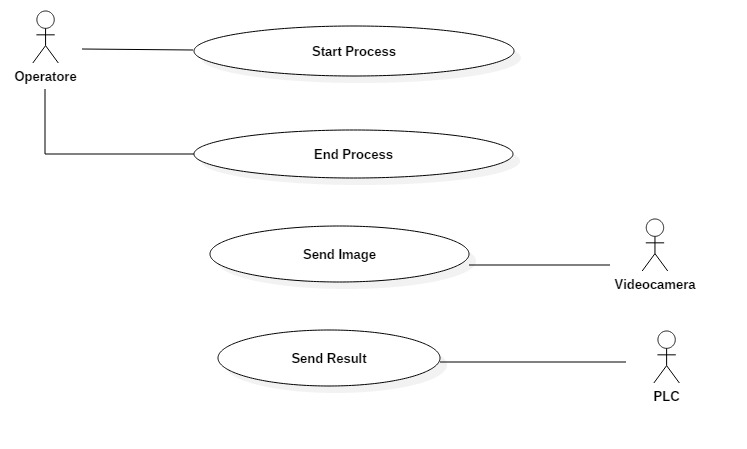

第二种解决办法：

​

示例：

1. 操作员单击按钮启动。
2. 系统将图像请求到摄像机，由摄像机发送。该系统采用几种算法对图像进行分析。
3. 系统保存所有结果。如果产品的形象是正确的，不正确等。
4. 如果图像正确，系统将与plc 0通信，否则为1。

Answer 1

基本上，对于第一种方法来说，这并不是最糟糕的。

用例是指正在考虑的系统向其交付的附加价值。所以这是相当合理的。WRT "start/end process“--它看起来有点像UC描述的平面，但在域上下文中它可能就足够了。考虑详细说明上下文中的“过程”实际上意味着什么(例如，它可以是“分析”吗？)

因为你在我回答的时候编辑了:第二篇可能更好。尽管您应该避免包含/扩展，因为它们通常是功能分析的标志，而这并不是UC的目的。我建议阅读Bittner/Spence关于UCs的文章(就像往常一样)。
