利用swscale进行图像合成

Question

我有一个输入图像A和一个以YUV420格式存储的大小为800x600的图像B，我需要将图像A缩放到100x100大小，并在某个时候将其放置到结果图像B中(x=100，y=100)。为了减少内存和CPU的使用，我将swscale结果直接放入最终的B图像中。

下面是一个代码片段(非常简单)：

//here we a creating sws context for scaling into 100x100
sws_ctx = sws_getCachedContext(sws_ctx, frame.hdr.width, frame.hdr.height, AV_PIX_FMT_YUV420P,
                               100, 100, AV_PIX_FMT_YUV420P, SWS_BILINEAR, nullptr, nullptr, nullptr);

接下来，我们创建相应的切片并大步地描述图像A。

    int src_y_plane_sz = frame.hdr.width * frame.hdr.height;
    int src_uv_plane_sz = src_y_plane_sz / 2;
    std::int32_t src_stride[] = {
        frame.hdr.width,
        frame.hdr.width / 2,
        frame.hdr.width / 2,
        0};

    const uint8_t* const src_slice[] = {
        &frame.raw_frame[0],
        &frame.raw_frame[0] + src_y_plane_sz,
        &frame.raw_frame[0] + src_y_plane_sz + src_uv_plane_sz,
        nullptr};

现在，对目标B映像执行相同的操作

    std::int32_t dst_stride[] = {
        current_frame.hdr.width,
        current_frame.hdr.width /2,
        current_frame.hdr.width /2,
        0
    };

    std::int32_t y_plane_sz = current_frame.hdr.width * current_frame.hdr.height;
    std::int32_t uv_plane_sz = y_plane_sz / 2;

    //calculate offset in slices for x=100, y=100 position
    std::int32_t y_offset = current_frame.hdr.width * 100 + 100;

    uint8_t* const dst_slice[] = {
        &current_frame.raw_frame[0] + y_offset,
        &current_frame.raw_frame[0] + y_plane_sz + y_offset / 2,
        &current_frame.raw_frame[0] + y_plane_sz + uv_plane_sz + y_offset / 2,
        nullptr};

毕竟-呼叫swscale

    int ret = sws_scale(sws_ctx, src_slice, src_stride, 0, frame.hdr.height,
                        dst_slice, dst_stride);

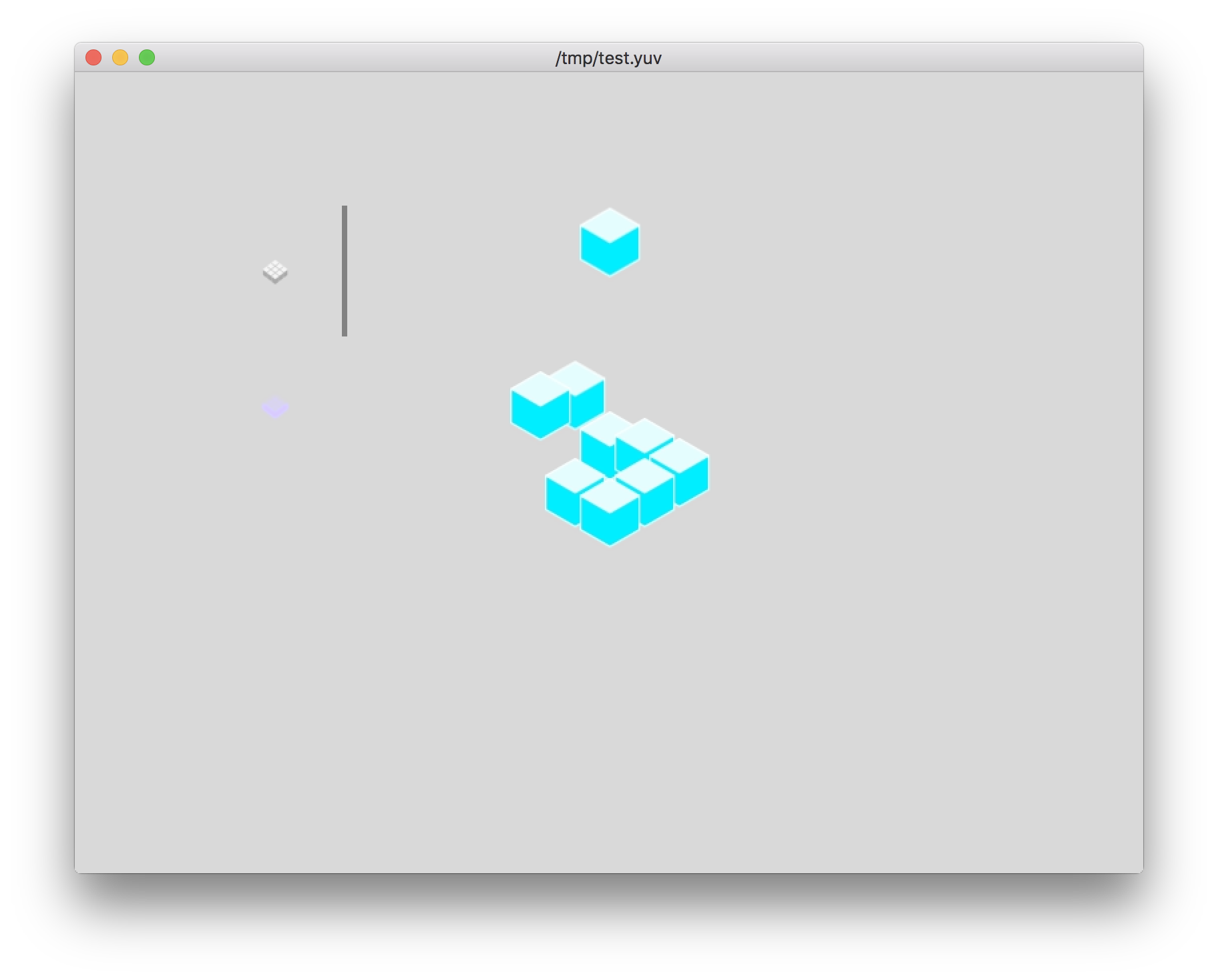

使用测试序列后，出现以下问题的结果无效：

1. Y分量得到了一些填充线
2. UV组件被错位了--它们比原来的Y组件要低一点。

​

​

有没有人在swscale函数上遇到过同样的问题？我对这个FFmpeg库集合非常陌生，所以我对如何正确执行此任务的任何意见都持开放态度。

FFmpeg版本使用3.3

Answer 1

感谢@VTT指出了可能的问题-我有固定的目标片指针计算如下：

    int dest_x = 200, dest_y = 70;

    //into 100x100 position
    std::int32_t y_offset = current_frame.hdr.width * dest_y + dest_x;
    std::int32_t u_offset = ( current_frame.hdr.width * dest_y )  / 4 + dest_x /2;
    std::int32_t v_offset = u_offset + y_plane_sz / 4;

    uint8_t* const dst_slice[] = {
        &current_frame.raw_frame[0] + y_offset,
        &current_frame.raw_frame[0] + y_plane_sz + u_offset,
        &current_frame.raw_frame[0] + y_plane_sz + v_offset,
        nullptr};

第二个问题是用尺寸因子为8来解决“线伪”问题。

对目标切片指针进行适当位置计算的另一个附加项是，必须根据当前的Y平面对y坐标进行重新调整，因为每前进两个Y步，就只有一个U或V步长。例如(请参阅adjusted_uv_y变量)：

std::int32_t adjusted_uv_y = dest_y % 2 == 0 ? dest_y : dest_y - 1;
std::int32_t y_offset = current_frame.hdr.width * dest_y + dest_x;
std::int32_t u_offset = ( current_frame.hdr.width * adjusted_uv_y )  / 4 + dest_x /2;
std::int32_t v_offset = u_offset + y_plane_sz / 4;

Answer 2

YUV420格式缩放图像的宽度和高度为2。也就是说，每个色平面比luma平面小4倍：

int src_uv_plane_sz = src_y_plane_sz / 4;

我也不确定计算出的步长值是否正确。典型的跨步。
