同轴范围不同的绘图范围

Question

我有一个非常简单的、工作的gnuplot代码：

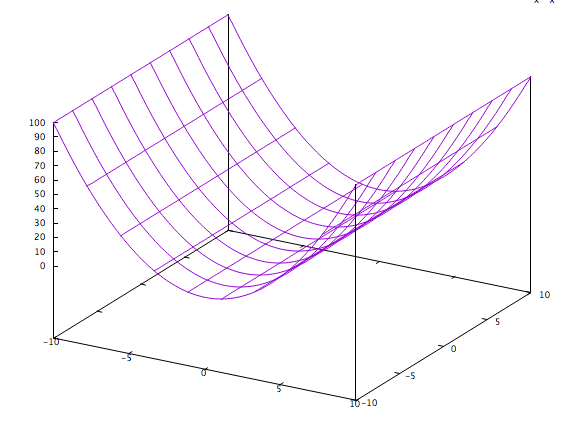

splot x * x

这从-10

​

​

我想从-10

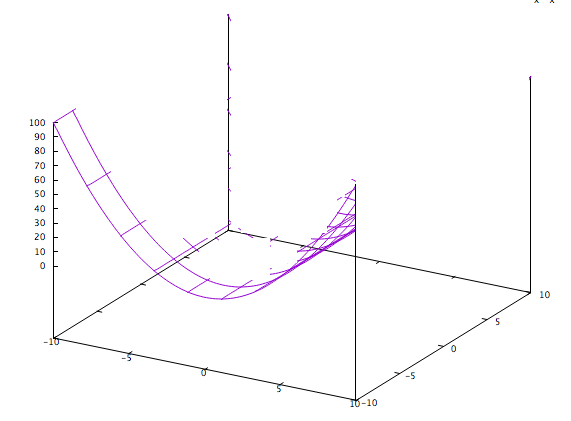

换句话说，表面应该看起来像一个薄薄的带状在一个小部分的情节。剩下的应该是空的。下面是用我所拥有的图表创建我想要的东西的一个很差的努力。

​

​

我尝试过操纵yrange，但是这改变了表面边界和轴界。我也尝试过禁用autoscale，但我不知道下一步该做什么。

Answer 1

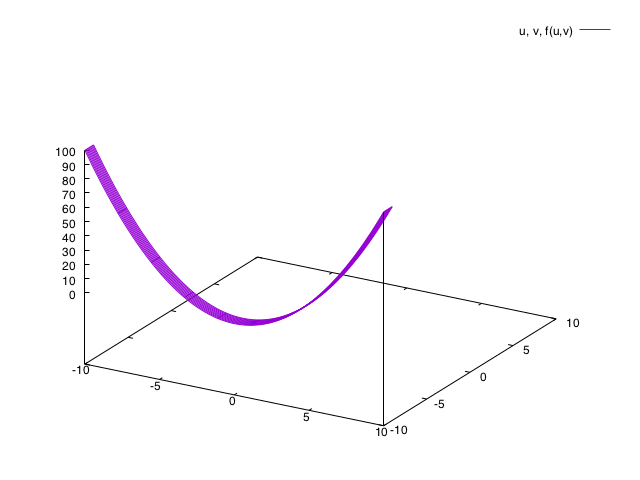

这样做的一种方法是通过parametric模式，它为您提供一个单独的坐标集(u和v)来设置范围。

f(x,y) = x*x

set xrange [-10:10]
set yrange [-10:10]
set urange [-10:10]
set vrange [-10:-9]
set parametric
splot u, v, f(u,v)

​

​

或者，您可以通过使用++特殊文件名而不是parametric模式来达到同样的效果：

f(x,y) = x*x

set xrange [-10:10]
set yrange [-10:10]
set urange [-10:10]
set vrange [-10:-9]

splot "++" u 1:2:(f($1,$2)) w l

Answer 2

在当前的gnu图(5.2.4版)中，无论是否启用参数模式，都可以将采样范围与轴范围分开。参见在线演示集中的示例：sampling.html (见图9)

Answer 3

使用一种编程语言，结合gnuplot，可以更好地控制绘图。

下面是一个使用c和脚本的示例。

plot.c

#include <stdio.h>
#include <math.h>

int main()
{
   int x, y;
   double z;

   for (y=-10; y <= 10; y++)
   {
      for (x=-10; x <= 10; x++)
      {
         z = x * 0.025;
         printf("%f %f %f\n", (double)x, (double)y, 100 - cos(z * M_PI*2) * 100);
      }
      printf("\n");
   }

   fflush(stdout);
   return 0;
}

plot.bat

gcc plot.c -o prog.exe -lm
prog > data.txt
echo splot "data.txt" using 1:2:3 with lines | gnuplot -p

plot.sh

gcc plot.c -o prog -lm
./prog > data.txt
echo 'splot "data.txt" using 1:2:3 with lines' | gnuplot -p

下面是一个使用python和脚本的示例。

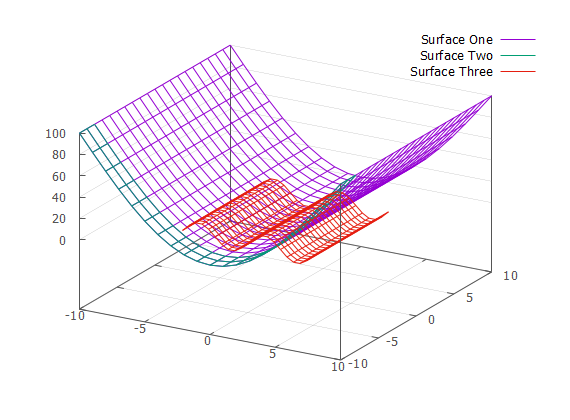

它将输出：

​

plot.py

import math

print("\"Surface One\"")
for y in range(-10, 10+1):
   for x in range(-10, 10+1):
      z = x * 0.025
      print("%f %f %f 1" % (float(x), float(y), 100 - math.cos(z * math.pi*2) * 100))
   print("")
print("")

print("\"Surface Two\"")
for y in range(-10, -8+1):
   for x in range(-10, 10+1):
      z = x * 0.025
      print("%f %f %f 2" % (float(x), float(y), 100 - math.cos(z * math.pi*2) * 100))
   print("")
print("")

print("\"Surface Three\"")
for y in range(-10, 10+1):
   for x in range(-10, 10+1):
      z = x * 0.1
      print("%f %f %f 7" % (float(x)/2, float(y)/2, math.sin(z * math.pi*2) * 10))
   print("")
print("")

plot.bat

cd %~dp0
python plot.py > data.txt

echo ^
set terminal wxt size 570,420; ^
stats "data.txt" u 1:2 nooutput; ^
set border 0x7F linecolor rgb "#555555"; ^
set grid xtics linecolor rgb "#888888" linewidth 0.2 linetype 9; ^
set grid ytics linecolor rgb "#888888" linewidth 0.2 linetype 9; ^
set grid ztics linecolor rgb "#888888" linewidth 0.2 linetype 9; ^
set xrange [-10.0:10.0]; ^
set yrange [-10.0:10.0]; ^
set zrange [-10.0:100.0]; ^
splot for [IDX=0:STATS_blocks-1] "data.txt" i IDX using 1:2:3:4 with lines ^
lc variable title columnheader(1) | gnuplot -p

plot.sh

#!/bin/bash

python plot.py > data.txt

echo \
'set terminal wxt size 570,420; \
stats "data.txt" u 1:2 nooutput; \
set border 0x7F linecolor rgb "#555555"; \
set grid xtics linecolor rgb "#888888" linewidth 0.2 linetype 9; \
set grid ytics linecolor rgb "#888888" linewidth 0.2 linetype 9; \
set grid ztics linecolor rgb "#888888" linewidth 0.2 linetype 9; \
set xrange [-10.0:10.0]; \
set yrange [-10.0:10.0]; \
set zrange [-10.0:100.0]; \
splot for [IDX=0:STATS_blocks-1] "data.txt" i IDX using 1:2:3:4 with lines \
lc variable title columnheader(1)' | gnuplot -p
