自动扫描文档图像增强

Question

我正在开发基于Microsoft纸张白板扫描与图像增强的自动图像增强

在“白色平衡和图像增强”一节中，它们提供了增强的步骤：

首先:他们估计扫描文档的背景或检测到的白板：

1.“将白板区域划分为矩形单元格，单元格大小应与我们期望的板上单个字符的大小大致相同(在我们的实现中为15×15像素)。

然后

2.“根据每个单元格的亮度值对像素进行排序。由于墨水吸收入射光，白板像素的亮度高于笔画像素‘。因此，单元内的白板颜色是亮度最高的颜色。在实践中，我们将像素的颜色平均在前25个百分位，以减少传感器噪声带来的误差”。

然后

3.“通过在RGB空间中对平面进行局部拟合来过滤单元格的颜色。有时单元格完全被笔画覆盖，因此步骤2中计算的单元格颜色是不正确的。这些颜色被局部拟合的平面作为异常值拒绝，并被其邻居的插值值所取代。”

我的问题是第二步和第三步：

是如何获得亮度值的，是将输入图像转换为YUV颜色空间，并从Y通道获得亮度值，还是只在RGB颜色空间上工作？

如何在RGB空间中拟合局部平面?

这是我的python代码，我试着从输入图像中生成单元格，从YUV颜色空间中得到亮度值，一个简单的结果与他们在本文中得到的结果相比似乎是不正确的。

Python代码：

import cv2
import numpy as np



## Return List of cells from a given Image
def SubImage(image):
    Cells = []
    CellRows = []
    for i in range(0,rows/CellSize):
        subIm = image[i*CellSize:(i+1)*CellSize,:]
        CellRows.append(subIm)
    for img in CellRows:
        for i in range(0,cols/CellSize):
            subIm = img[:,i*CellSize:(i+1)*CellSize]
            Cells.append(subIm)
    return Cells


## Sort luminosity Value
def GetLuminance(Cells):
    luminance = []
    for cel in Cells:
        luminance.append(cel.max())
    return luminance


## Estimate the background color of the white board
def UniformBackground(CelImage,img,luminance):
    a = 0

    for c in range(0,len(CelImage)):
        cel = CelImage[c]
        for i in range(0,cel.shape[0]):
            for j in range(0, cel.shape[1]):
                cel[i,j] = min(1,cel[i,j]/ luminance[c])
    for i in range(0,rows/CellSize):
        for j in range(0,cols/CellSize):
            img[i*CellSize:(i+1)*CellSize,j*CellSize:(j+1)*CellSize] = CelImage[a]
            a = a + 1

if __name__ == '__main__':
    img = cv2.imread('4.png')
    CellSize = 15
    rows,cols,depth = img.shape


    if (rows%CellSize !=0):
        rows = rows - rows%CellSize

    if (cols%CellSize !=0):
        cols = cols - cols%CellSize

    yuvImg = cv2.cvtColor(img, cv2.COLOR_BGR2YUV)
    # Get cells from Y channel
    CellsY = SubImage(yuvImg[:,:,0])
    CellsB = SubImage(img[:,:,0])
    CellsG = SubImage(img[:,:,1])
    CellsR = SubImage(img[:,:,2])

    # Get Luminance From Y cells
    LuminanceY = GetLuminance(CellsY)

    # Uniform Background
    UniformBackground(CellsB, img[:,:,0], LuminanceY)
    UniformBackground(CellsG, img[:,:,1], LuminanceY)
    UniformBackground(CellsR,img[:,:,2], LuminanceY)

    #bgrImg = cv2.cvtColor(imgB, cv2.COLOR_GRAY2BGR)
    #print imgB
    cv2.imwrite('unifrom.jpg',img)

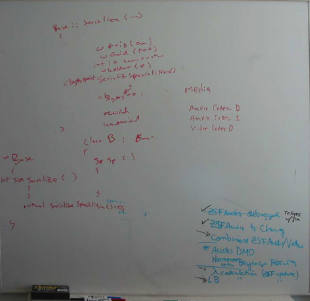

输入白板图像：

​

​

输出图像：

​

​

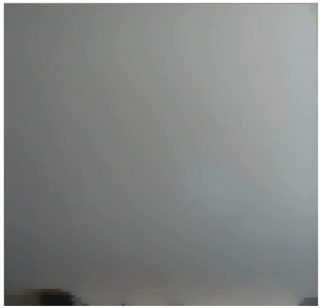

预期输出：

​

​

Answer 1

temp = cel[i,j]/luminance[c]
if temp > thresh : ##Let thresh be 0.7
   cel[i,j] = 255

具有更多亮度值的Cel被转换为白色，其他Cel仍然保持原样。均匀背景图像的输出

Answer 2

让我们一步一步地解决它：

1. “将每个单元格中的像素按其亮度值排序”

是的，您必须将图像转换为具有亮度成分的其他颜色空间，例如Lab颜色空间。

..。在实践中，我们对前25个百分位数中像素的颜色进行平均，以减少传感器噪声带来的误差。

也就是说，在你得到实验室图像之后，你需要把它分割成通道，L通道图像，取其直方图，用100个桶表示(我夸大了)，并且只取掉在最白的垃圾箱中的像素(比如从75到100)。现在，在找到每个单元格中的白色像素后--记住它们！--例如，您可以在所有像素上创建一个蒙版图像，除了那些被选择为“白色”的像素之外。

通过在RGB空间中局部拟合平面来过滤单元格的颜色。

现在回到RBG空间。正如你所看到的，随着白板的消失，白板变得越来越暗。如果您将白板像素RGB颜色绘制为三维世界中的三维点，其轴为R、G和B，则会得到一个近似于平面的散射(因为所有这些白板颜色都带有灰色色调)。现在，将您在前一步中标记为“白板”的点取下来，并将一架飞机安装在上面。怎么装飞机？您可以使用像这这样的最小二乘，但是从他们在文章中的写法来看，我认为他们想到了RANSAC。
