Matplotlib，所有子图的一个色条，覆盖在纸上。

Question

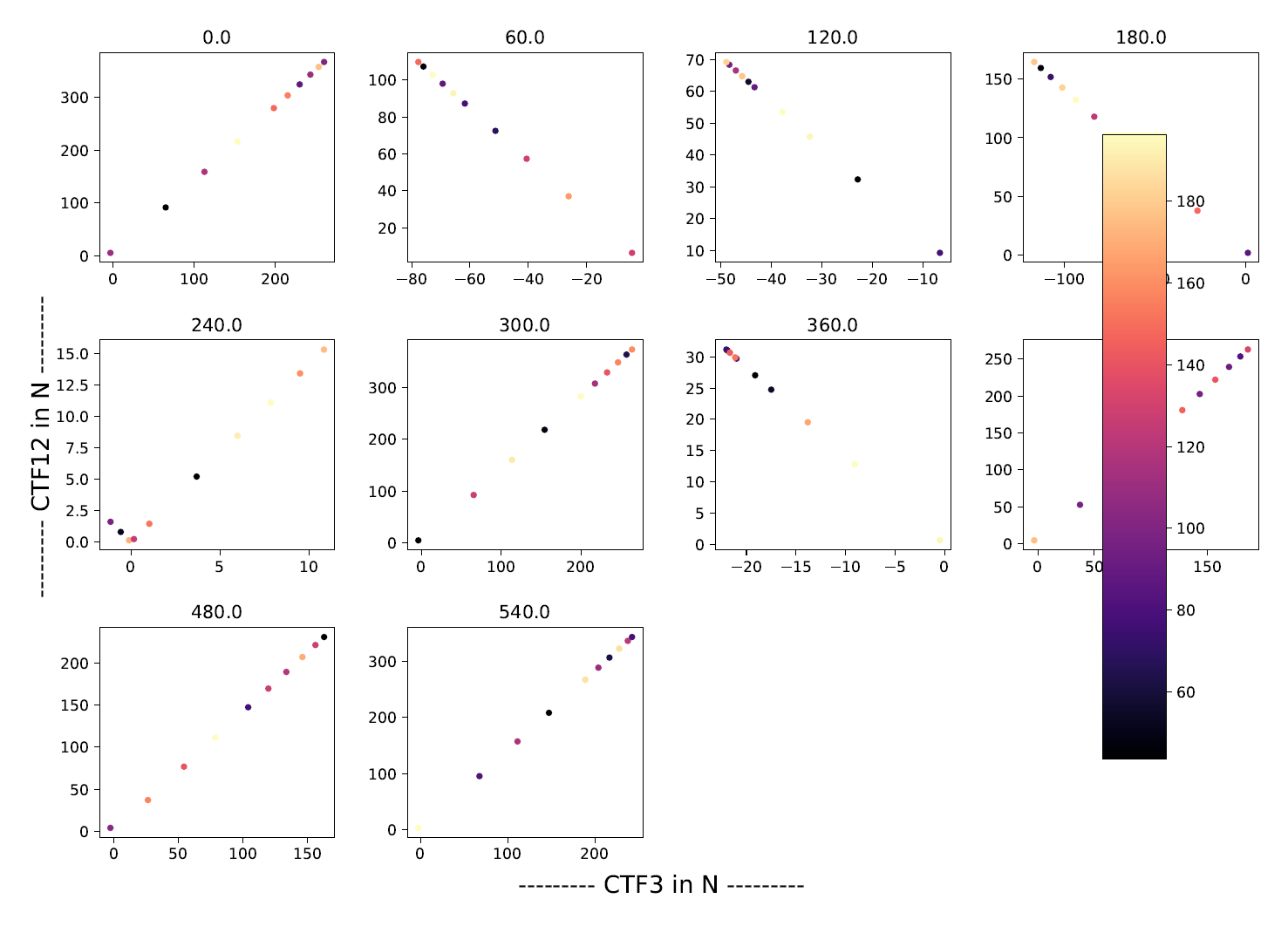

我有以下问题，我的彩色条覆盖我的纸大小的子图，是“打印”为一个pdf。

代码示例：

import numpy as np

import matplotlib.pyplot as plt

import pandas as pd

if __name__ == '__main__':

    titles = np.random.uniform(low=1, high=11, size=(1,10))
    temp = np.random.uniform(low=23, high=200, size=(10,10))
    ctf0102 = np.random.uniform(low=23, high=200, size=(10,10))
    ctf03 = np.random.uniform(low=23, high=200, size=(10,10))

    fig = plt.figure(figsize=(11.69,8.27), dpi=100)

    for num in range(len(titles)):

        ax = fig.add_subplot(3,4,num)

        im = ax.scatter(ctf03[1:,num], ctf0102[:,num], 12, temp[:,num], cmap='magma')

        ax.set_title(titles[num])


    fig.text(0.5, -0.00, '...', ha='center', fontsize=16)

    fig.text(-0.00, 0.5, '...', va='center', rotation='vertical', fontsize=16)

    cbar_ax = fig.add_axes([0.85, 0.15, 0.05, 0.7])
    fig.colorbar(im, cax=cbar_ax)

    plt.tight_layout(pad=2)

    fig.savefig("example.pdf", dpi=fig.dpi, bbox_inches='tight', pad_inches=0.3)

​

​

你知道我怎样才能通过调整我的所有子图的空间，把颜色条移到右边吗？此外，我想扩大的颜色条，成为一个平稳的关闭与顶部和底部的所有子情节。

谢谢你的帮助和想法。

Answer 1

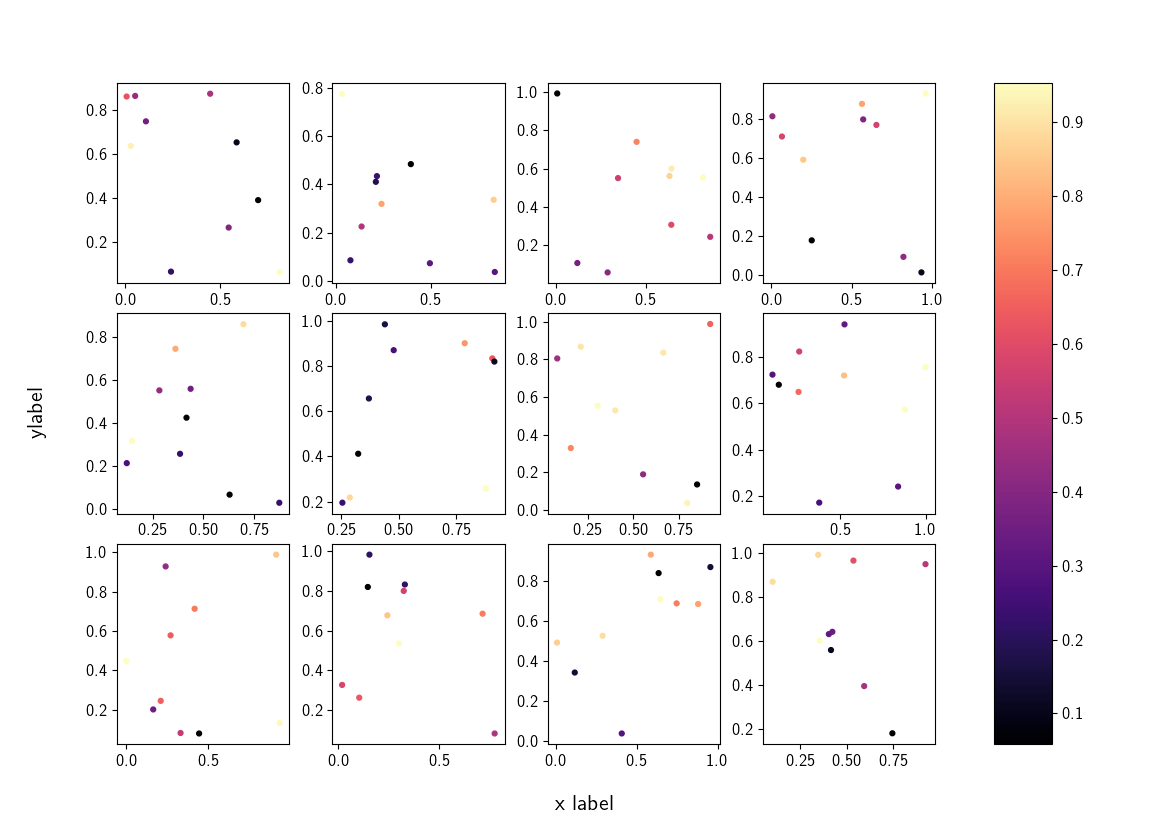

使用fig.subplots_adjust设置子图的底部、上、左和右位置。然后使用相同的bottom和top定义颜色条垂直放置的位置。并确保彩色条的左边边缘在子图的右边。

另外，您不能在这里使用tight_layout，否则它会改变位置。

import numpy as np

import matplotlib.pyplot as plt

import pandas as pd

fig = plt.figure(figsize=(11.69,8.27), dpi=100)

bottom, top = 0.1, 0.9
left, right = 0.1, 0.8

fig.subplots_adjust(top=top, bottom=bottom, left=left, right=right, hspace=0.15, wspace=0.25)

for num in range(12):

    ax = fig.add_subplot(3,4,num+1)
    im = ax.scatter(np.random.rand(10), np.random.rand(10), 12, np.random.rand(10), cmap='magma')

fig.text(0.5, 0.02, 'x label', ha='center', fontsize=16)

fig.text(0.02, 0.5, 'ylabel ', va='center', rotation='vertical', fontsize=16)

cbar_ax = fig.add_axes([0.85, bottom, 0.05, top-bottom])
fig.colorbar(im, cax=cbar_ax)

fig.savefig("example.pdf", dpi=fig.dpi, pad_inches=0.3)

​

​
