获取UnityEngine.UI.Images在screenSpace中的位置并计算标准化偏移量(在覆盖画布中)

Question

当前的问题：

简化

给定一个UnityEngine.Ui.Image，如何在400,300这样的ScreenSpace单元中找到标准化偏移量(从左上角0.4，0.3 )的X，Y位置

我想我需要找到左上角的ScreenSpace值，然后知道图像缩放的总大小，通过以像素表示的实际大小比来表示标准化的偏移量。

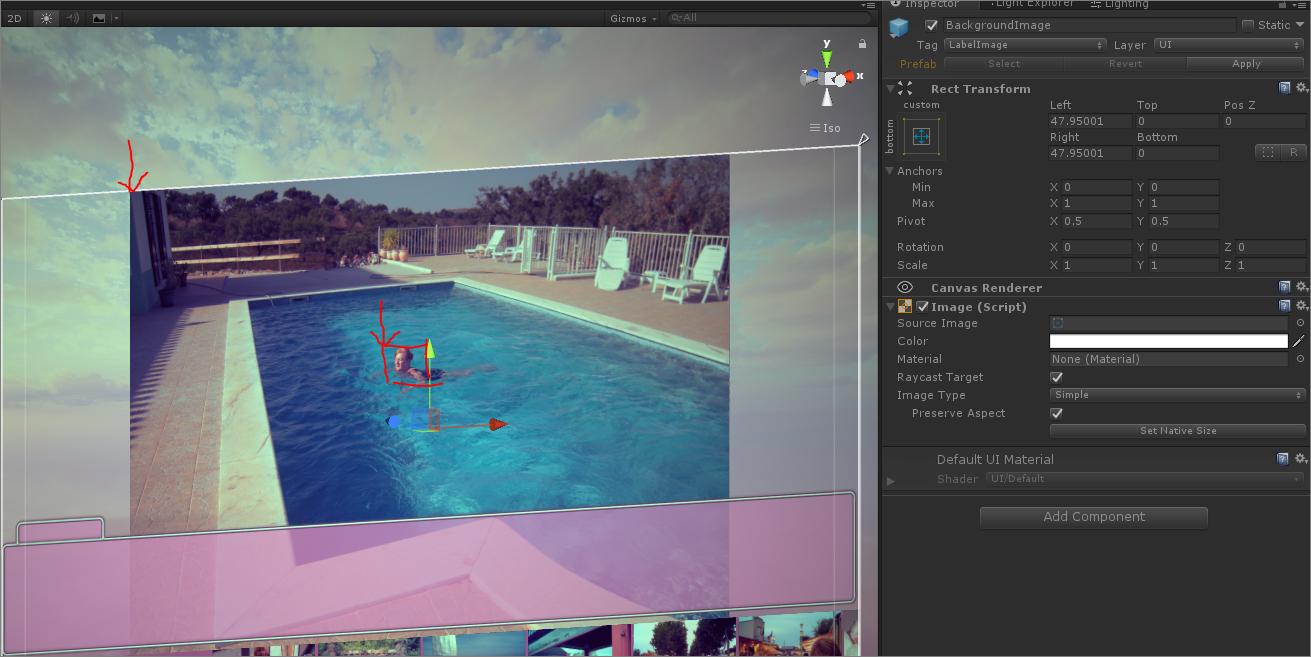

图1：

​

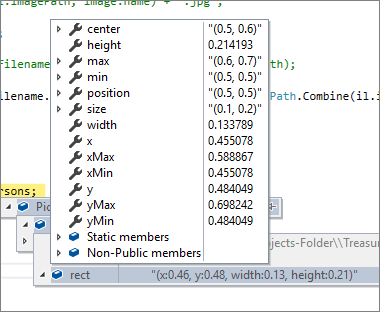

图2显示了将要使用的normalisedOffsets

图2：

​

因此，在precis中，我需要以ScreenSpace像素为单位，查找存储在图像上的Rect的topLeft像素的偏移量。

我认识到它可能是Camera.main.ViewportToWorldPoint()和一些对边界的引用的组合，可能是通过backgroundImage.sprite.pixelsPerUnit扩展的？

很难想象如何才能做到这一点。

谢谢

Answer 1

我猜你没有任何比例或旋转在图像父母和位置Y是0。

首先，您可以使用rectTransform.GetWorldCorners()获取图像左上角的位置。

    //Upper left corner
    Vector3[] v = new Vector3[4];
    image.rectTransform.GetWorldCorners(v);
    var recPos = v[1];

然后，您必须将规范化偏移量转换为世界空间偏移量，以图像大小与正向偏移量之比计算，并添加左上角的位置：

    var recWidth = image.rectTransform.sizeDelta.x;
    var imgWidth = image.sprite.texture.width;
    var realOffsetX = offsetX * (recWidth / imgWidth);
    var realPosX = recPos.x + realOffsetX;

(这是Y坐标的相同公式，但必须用比率realOffsetY减去，因为偏移量是从左上角计算的)

以下是完整的方法：

private Vector3 GetPositionOffset(Image image, float offsetX, float offsetY)
{
    //Upper left corner
    Vector3[] v = new Vector3[4];
    image.rectTransform.GetWorldCorners(v);
    var recPos = v[1];

    //X coordinate
    var recWidth = image.rectTransform.sizeDelta.x;
    var imgWidth = image.sprite.texture.width;
    var realOffsetX = offsetX * (recWidth / imgWidth);
    var realPosX = recPos.x + realOffsetX;

    //Y coordinate
    var recHeight = image.rectTransform.sizeDelta.y;
    var imgHeight = image.sprite.texture.height;
    var realOffsetY = offsetY * (recWidth / imgWidth);
    var realPosY = recPos.y - realOffsetY;

    //Position
    return new Vector3(realPosX, realPosY, image.transform.position.z);
}

如果您想让这个World空间显示空间，只需使用照相机方法：

camera.WorldToScreenPoint(positionOffset);
