GPIO值总是变化的

Question

第一次使用android系统时，我尝试检测到一个按下按钮的GPIO，但是值总是变化的：

2018-07-09 15:53:00.123 1539-1539/com.便检器I/HomeActivity: GPIO更改，按钮真 2018-07-09 15:53:00.134 1539-1539/com.便检器I/HomeActivity: GPIO更改，按钮假 2018-07-09 15:53:00.143 1539-1539/com.便检器I/HomeActivity: GPIO更改，按钮真 2018-07-09 15:53:00.154 1539-1539/com.便检器I/HomeActivity: GPIO更改，按钮假 2018-07-09 15:53:00.163 1539-1539/com.便检器I/HomeActivity: GPIO更改，按钮真 2018-07-09 15:53:00.174 1539-1539/com.便检器I/HomeActivity: GPIO更改，按钮假 2018-07-09 15:53:00.183 1539-1539/com.便检器I/HomeActivity: GPIO更改，按钮真 2018-07-09 15:53:00.194 1539-1539/com.便检器I/HomeActivity: GPIO更改，按钮假 2018-07-09 15:53:00.203 1539-1539/com.便检器I/HomeActivity: GPIO更改，按钮真 2018-07-09 15:53:00.214 1539-1539/com.便检器I/HomeActivity: GPIO更改，按钮假 2018-07-09 15:53:00.223 1539-1539/com.便检器I/HomeActivity: GPIO更改，按钮真 2018-07-09 15:53:00.234 1539-1539/com.便检器I/HomeActivity: GPIO更改，按钮假

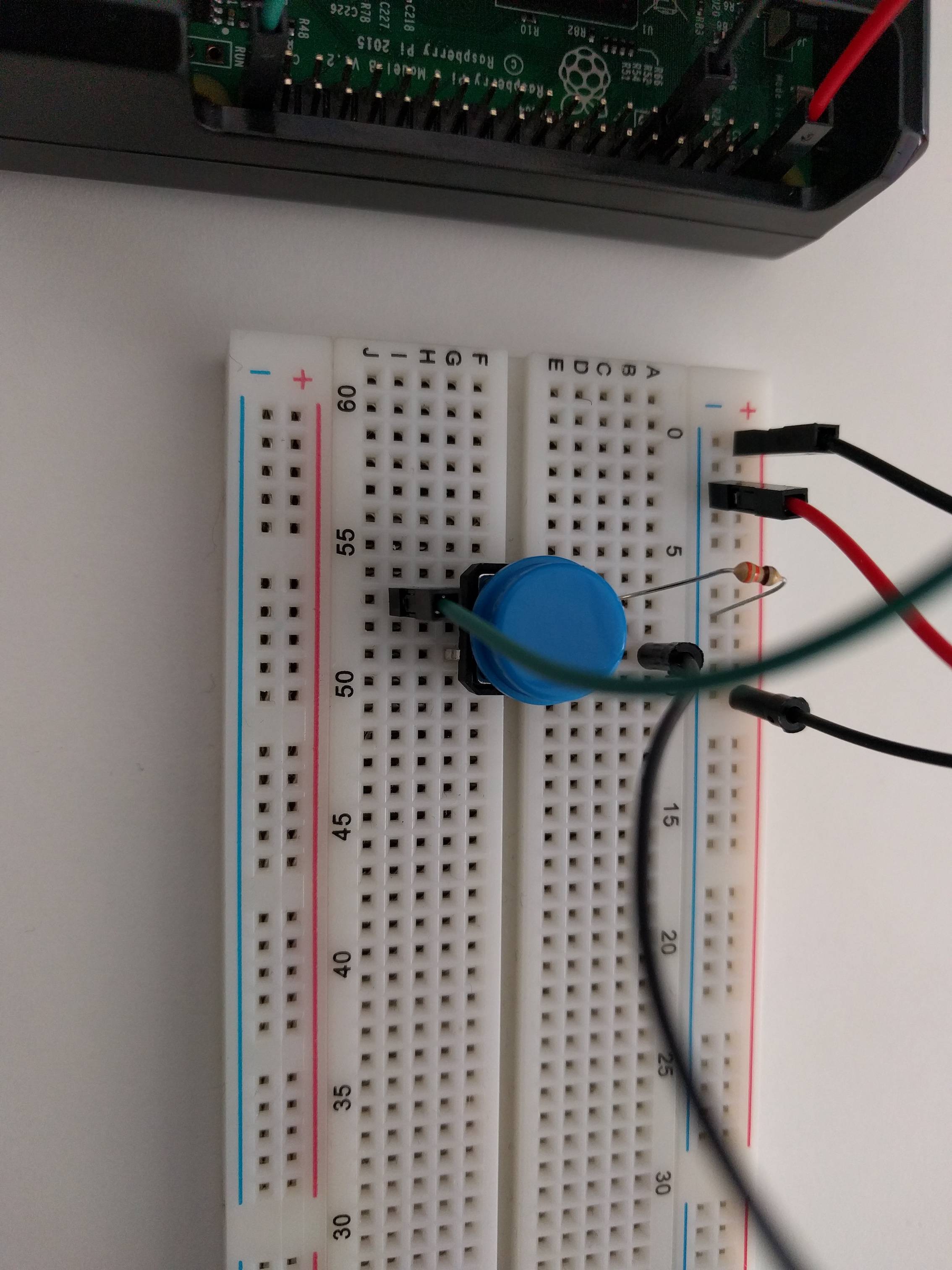

这是我的覆盆子和面包板

​

还有我的密码

val TAG = "HomeActivity"
val BUTTON_PIN_NAME = "BCM21"

lateinit var mButtonGpio: Gpio

override fun onCreate(savedInstanceState: Bundle?) {
    super.onCreate(savedInstanceState)

    var pioManager = PeripheralManager.getInstance()
    Log.d(TAG, "Available GPIO : " + pioManager.gpioList)

    try{
        mButtonGpio = pioManager.openGpio(BUTTON_PIN_NAME)

        mButtonGpio.setDirection(Gpio.DIRECTION_IN)
        mButtonGpio.setEdgeTriggerType(Gpio.EDGE_BOTH)
        mButtonGpio.setActiveType(Gpio.ACTIVE_HIGH)

        mButtonGpio.registerGpioCallback(mCallback)
    }catch (e: IOException){
        Log.w(TAG, "Error opening GPIO", e)
    }
}

private val mCallback = GpioCallback { gpio ->
    try {
        Log.i(TAG, "GPIO changed, button " + gpio.value)
    } catch (e: IOException) {
        Log.w(TAG, "Error reading GPIO")
    }

    // Return true to keep callback active.
    true
}

我尝试用另一个按钮，用较少或更多的电阻，但每次都有相同的结果。也尝试过Android事物样本，但从未触发按钮点击。

Answer 1

连接到GPIO上的线路当前处于浮动状态，这意味着它没有连接到任何其他信号。这就是当信号在高值和低值之间自由浮动时所看到的一系列事件。在这种情况下，我们的按钮驱动程序不会触发任何事件，原因是我们已经内置了对忽略在这么短时间内发生的事件的保护。

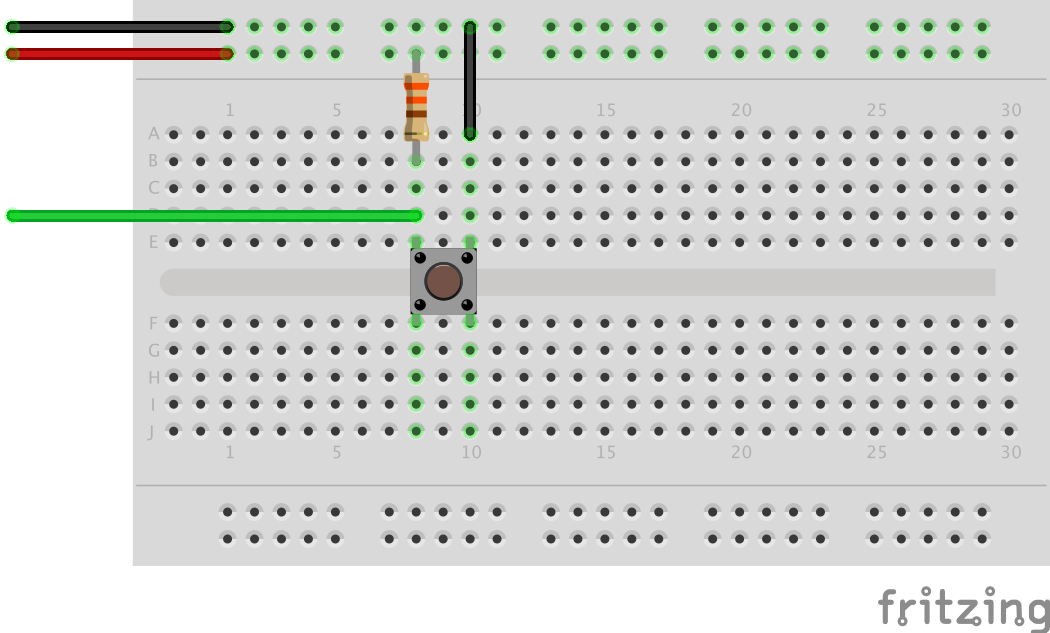

你需要把你的输入线移到开关的另一边。我绘制了一个正确的电线放置的快速烧成图：

​

​

那你的装置为什么不起作用呢？这是因为在内部，这些按钮开关必须将没有内部连接的一组联系人分开。见下图。

​

​

因此，面包板一边的连接不是内部连接到另一边的连接。
