如何从纸(opencv)中提取这6个符号(签名)

Question

我有一个形象：

​

​

我正试着一个接一个地提取信号。我试过findContours()，但我得到了很多内部轮廓。有办法这样做吗？

Answer 1

在寻找轮廓时，总是确保感兴趣的区域是白色的。在这种情况下，在将图像转换为灰度后，应用一个倒置的二进制阈值，以便签名是白色的。这样做之后，findContours()将很容易地找到所有的签名。

代码：

下面的实现是用python实现的：

import cv2
image = cv2.imread(r'C:\Users\Jackson\Desktop\sign.jpg')

#--- Image was too big hence I resized it ---
image = cv2.resize(image, (0, 0), fx = 0.5, fy = 0.5)

#--- Converting image to grayscale ---
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

#--- Performing inverted binary threshold ---
retval, thresh_gray = cv2.threshold(gray, 0, 255, type = cv2.THRESH_BINARY_INV | cv2.THRESH_OTSU)

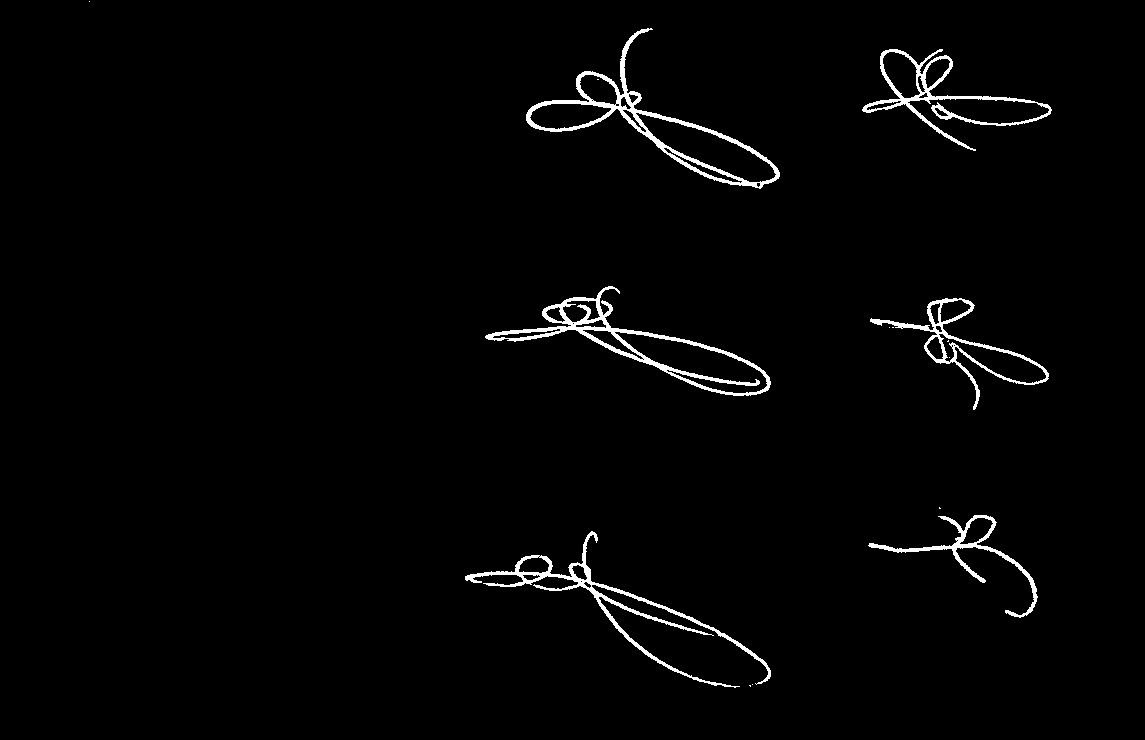

cv2.imshow('sign_thresh_gray', thresh_gray)

​

​

#--- finding contours ---
image, contours, hierarchy = cv2.findContours(thresh_gray,cv2.RETR_EXTERNAL, \
                                              cv2.CHAIN_APPROX_SIMPLE)

for i, c in enumerate(contours):
    if cv2.contourArea(c) > 100:
        x, y, w, h = cv2.boundingRect(c)
        roi = image[y  :y + h, x : x + w ]
        cv2.imshow('sign_{}.jpg'.format(i), roi)
        cv2.waitKey()

cv2.destroyAllWindows()

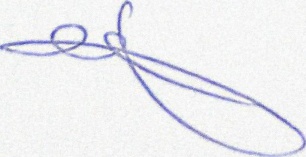

结果：

这里有一些提取出来的签名。

​

​

​

​

​

​
