如何使用QPainter创建一侧圆形和另一侧平面矩形？

Question

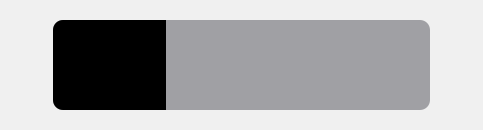

我想用QPainter实现这样的目标

​

我试着在QPainter中并排使用两个圆角矩形，但无法实现上面的图像。

    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing);
    QRectF leftRect= QRectF(0, 0, 300, 150);
    QRectF rightRect= QRectF(300, 0, 300, 150);
    painter.fillRect(leftRect, QColor("black");
    painter.drawRoundedRect(leftRect,15,35);
    painter.setPen(QPen("white"));
    painter.setPen(QPen("black"));
    painter.fillRect(rightRect, QColor("white");
    painter.drawRoundedRect(rightRect,15,35);

这就是我试着得到的

​

我和QPainterPath试过这个

QPainter painter(this);
painter.setRenderHint(QPainter::Antialiasing);
QRectF leftRect= QRectF(0, 0, 300, 150);
QRectF rightRect= QRectF(300, 0, 300, 150);
QPainterPath path;
path.setFillRule(Qt::WindingFill);
path.addRoundedRect(leftRect, 15, 35);
QPen pen(Qt::white, 1);
painter.setPen(pen);
painter.fillPath(path, Qt::black);
painter.drawPath(path);

QPainterPath path2;
path2.setFillRule(Qt::WindingFill);
QPen pen1(Qt::black, 1);
painter.setPen(pen1);
path2.addRoundedRect(rightRect, 15, 35);

painter.fillPath(path2, Qt::white);
painter.drawPath(path2);

得到了这个：

​

Answer 1

在这方面，最好的Qt必须是单独的x和y四舍五入半径。所以没有什么能帮到你的。

得到这个几何学的方法似乎是使用QPainterPath将形状由几个子组件组成，在你的例子中，半径是一个弧形，其余的是3条线。

你应该能够翻译和镜像画家画另一面。因此，你填充和轮廓左侧，然后翻转画家和轮廓右侧。

另外，如果您正在绘制类似于“进度条”之类的内容，则还有另一种操作方法。您将绘制一个规则的圆形矩形，并将其用作掩码，然后您可以通过绘制一个常规矩形来填充所需的数量，该矩形将被掩码剪裁成所需的形状。

好的，看起来您需要一些额外的帮助，下面是一些可以修改的工作代码：

    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing);
    QPainterPath path;

    // compose the "half"
    path.moveTo(20, 0);
    path.lineTo(100, 0);
    path.lineTo(100, 40);
    path.lineTo(20, 40);
    path.arcTo(0, 0, 40, 40, -90, -180);

    // draw black half
    painter.setBrush(Qt::black);
    painter.setPen(QPen(Qt::black, 1));
    painter.drawPath(path);

    // mirror and reposition the painter
    QTransform mirror(-1, 0, 0, 0, 1, 0, 0, 0, 1);
    painter.setTransform(mirror);
    painter.translate(-200, 0);

    // draw white half
    painter.setBrush(Qt::white);
    painter.drawPath(path);

Answer 2

使用QPainter.setClipPath可以获得类似的结果。

​

​

    percent = 30
    border_radius = 10

    bar_color = Qt.gray
    bar_progress_color = Qt.black

    painter = QPainter(self)

    painter.setRenderHint(QPainter.Antialiasing)

    path = QPainterPath()

    path.addRoundedRect(QRectF(self.rect()), border_radius, border_radius)
    painter.setClipPath(path)

    painter.setPen(Qt.NoPen)
    painter.setBrush(QColor(bar_color))

    painter.drawRect(self.rect())

    if percent > 0:
        painter.setBrush(bar_progress_color)

        percent = percent / 100
        percent_rect = QRect(0, 0, self.width() * percent, self.height())

        painter.drawRect(percent_rect)

如果还想获得黑色边框，则添加

    painter.setPen(Qt.black)
    painter.setBrush(Qt.NoBrush)
    painter.drawRoundedRect(QRectF(self.rect()), border_radius, border_radius)
