命令在sim800L和arduino uno上没有响应

Question

我想问一下SIM800L EVB模块如何使用Arduino UNO R3 DIP/SMD CH340发送消息。我改变引脚tx/rx从2，3反之亦然，7,8结果要么不显示任何东西或任何文本，串行监视器只是显示从SIM800L EVB模块没有响应。请给我一点启发。谢谢

这两种情况的原理图如下：

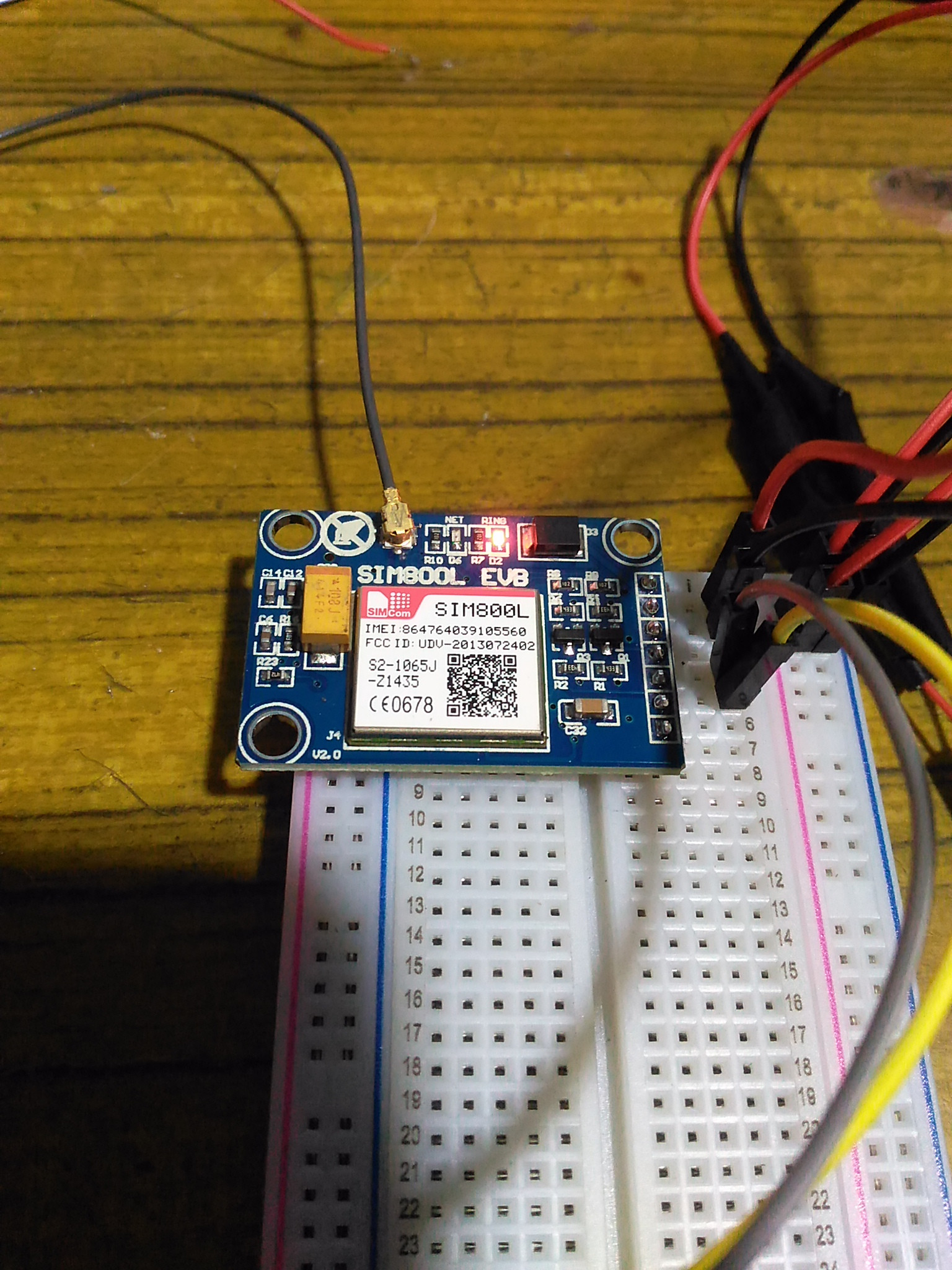

SIM800L EVB：

​

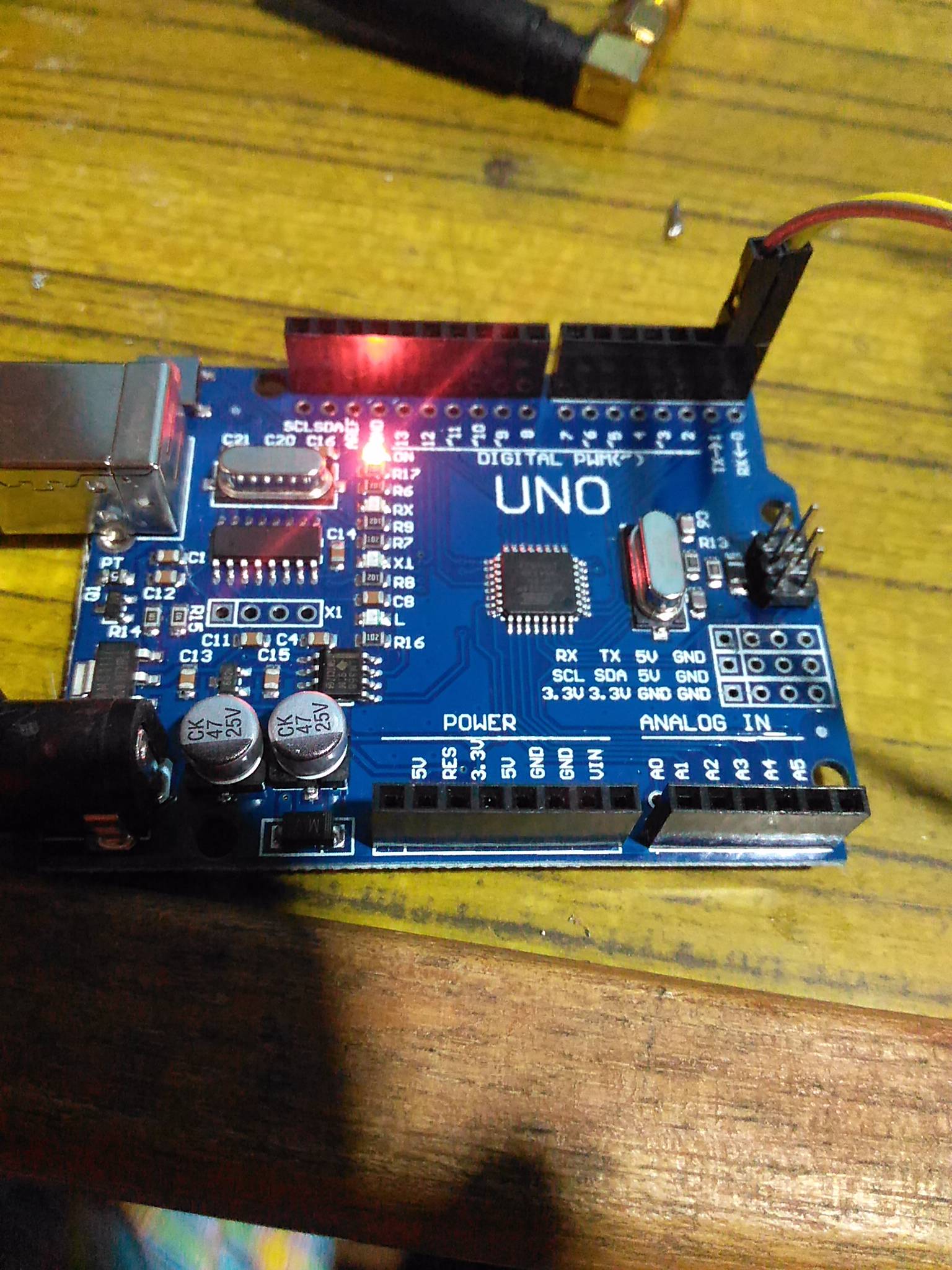

R3 DIP/SMD CH340：

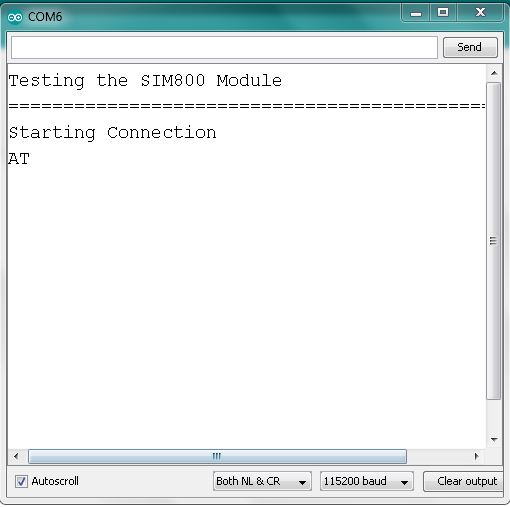

在命令处不显示任何/任意文本：

​

来自这里的代码我修改了引脚如下所示

#include "SoftwareSerial.h"

SoftwareSerial SMS_Gateway(0, 1); // Rx | Tx
char tempChar = "";

void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);
  Serial.println("Testing the SIM800 Module");

  SMS_Gateway.begin(115200);

  for (int i = 0; i < 10; i++) {
    Serial.print("=====");
    delay(500);
  }
  Serial.println();
  Serial.println("Starting Connection");
}

void loop() {
  // put your main code here, to run repeatedly:
  if (SMS_Gateway.available()) {
    tempChar = SMS_Gateway.read();
    Serial.write(tempChar);
  }

  if (Serial.available()) {
    tempChar = Serial.read();
    SMS_Gateway.write(tempChar);
  }
}

Answer 1

从您的图像中，我看到您将Arduino Rx连接到SIM800 Rx，对于Tx则是相同的，但是颜色很难看到。您需要将Arduino Rx连接到Sim800 Tx，将Arduino Tx连接到Sim800 Rx。这意味着Arduino接收到命令发送(Tx) (由SIM800接收Rx)，而visa相反。

此外，连接您的Arduino Gnd和SIM800 Gnd，除非你确信他们通过电源共享他们的土地。

SIM800自动匹配波德率，所以请继续发送AT命令，直到得到OK返回为止。

Answer 2

试着把你的波德率改为9600
