企业架构师:在状态转换中引用实例化类的属性

Question

在Enterprise中，我有一个用属性定义的类，它是一个枚举。基于对枚举值的测试，是否有可能在状态机中创建转换？多么?

我发现用触发器或信号创建转换的唯一方法是非常有限的。

我的目的是将状态机导出到需求文档。不过，我认为这应该适用于模拟。

Answer 1

触发器是导致令牌沿状态转换流动的原因。例如，这种状态转换：

​

​

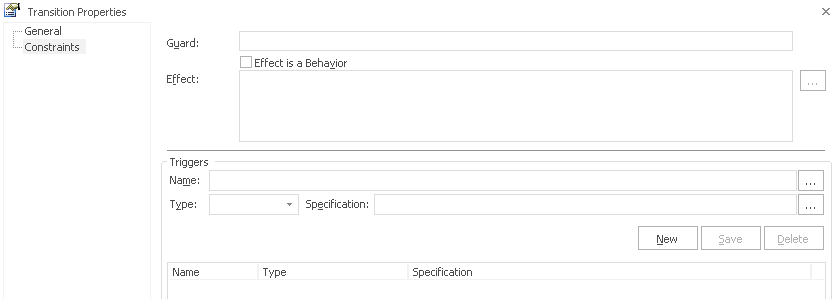

当打开转换的属性时，您会看到

​

​

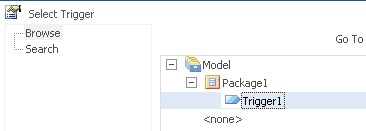

现在，您可以通过单击Name:右侧的省略号来添加触发器。在这里，您可以选择一个现有的触发器，或者动态创建一个新的触发器。

​

​

可以从下拉列表中选择触发器类型：

​

​

Signal是默认的，您可以从省略号中选择一个到Specification:。你可以像这样模拟信号：

​

​

你会在它的笔记中描述(例如)每当枚举更改时，它就会触发。

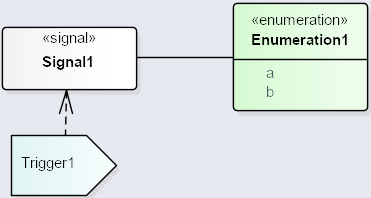

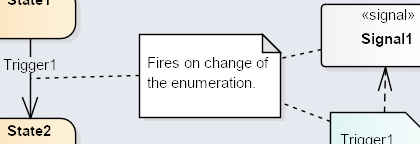

图表没有显示信号的使用，但它隐藏在连接器的属性中。要可视化，您可以添加适当的注释并将它们链接到连接器和元素：

​

​

注意:状态机是为类建模的(通常将它们放在类中)。如果实例化该类，实例还将具有状态机，它可以在实例中作为某种代码运行。
