JPEG Huffman“解码”程序

Question

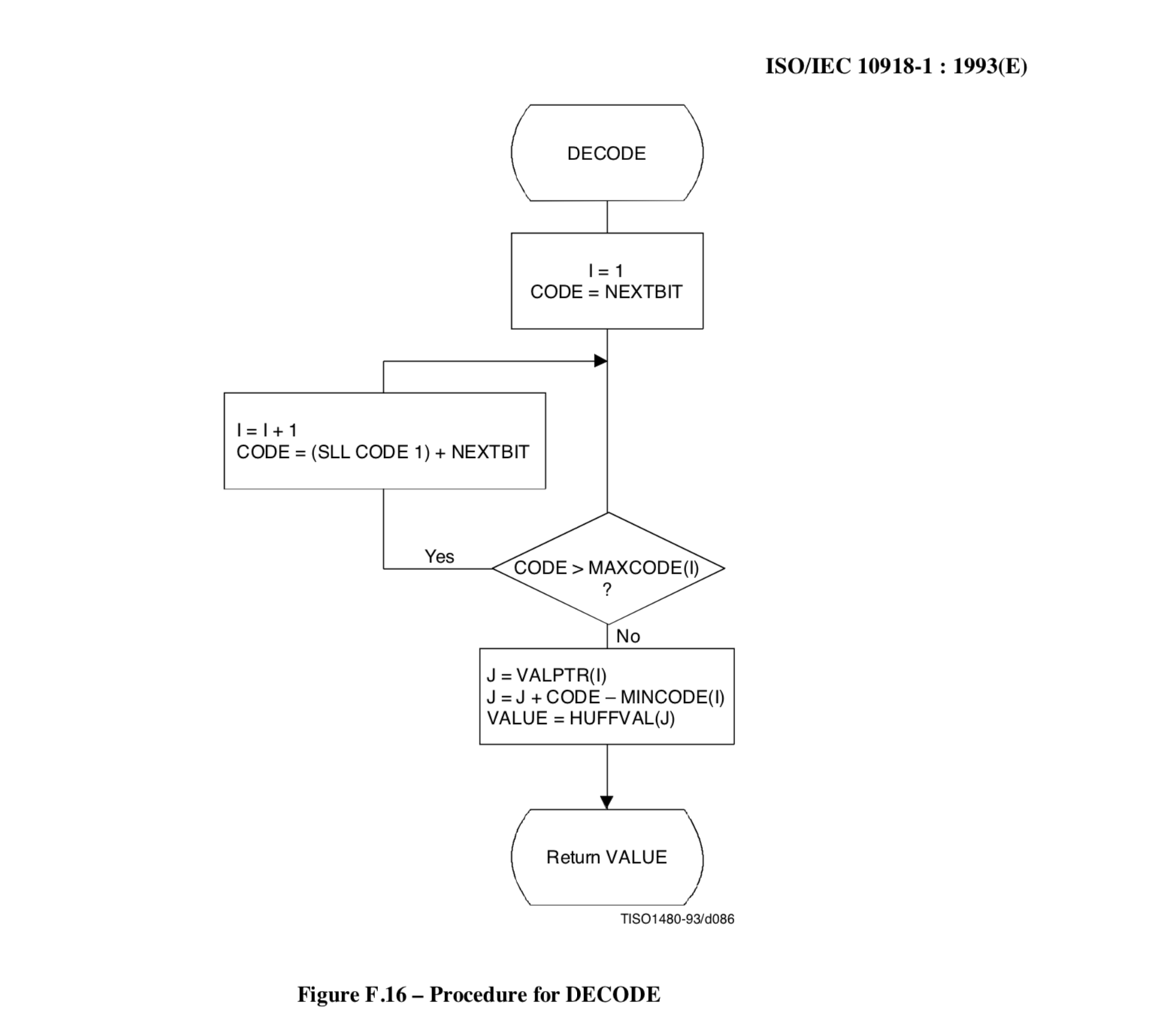

JPEG标准定义了如下所示的解码过程。我对几个部分感到困惑。

1. 代码> MAXCODE(I)，如果这是正确的，那么它进入一个循环并将左移位(<<)应用于代码。AFAIK，如果我们在非零数上应用左移，这个数字就会比以前的要大。在这个图中，它应用了SLL (移位左逻辑操作)，代码不是总是大于MAXCODE吗？ 也许我看不出这个数字
2. + NEXTBIT是什么意思？例如，如果代码位为10101，而NEXTBIT为00000001，那么结果将是101011 (类似于字符串附加)，对吗？
3. HUFFVAL列表是否与DHT标记(Vi，j值)中定义的相同。我需要建立额外的查找表吗？因为程序似乎直接使用了这个列表

谢谢你的澄清

​

​

编辑：

我的解码代码(C)：

uint8_t
jpg_decode(ImScan    * __restrict scan,
           ImHuffTbl * __restrict huff) {
  int32_t i, j, code;

  i    = 1;
  code = jpg_nextbit(scan);

  /* TODO: infinite loop ? */
  while (code > huff->maxcode[i]) {
    i++;
    code = (code << 1) | jpg_nextbit(scan);
  }

  j = huff->valptr[i];
  j = code + huff->delta[i]; /* delta = j - mincode[i] */

  return huff->huffval[j];
}

Answer 1

1. 这不是MAXCODE，而是MAXCODE(I)，它是每次I递增时不同的值。
2. +NEXTBIT实际上意味着从输入中添加下一个位，即0或1 (NEXTBIT不是00000001 )。只有一点。)
3. 一旦找到当前代码的长度，就可以将Vi,j索引到HUFFVAL解码表中。
