用graphics.ScaleTransform绘图

Question

目前，我开发了一个ChartControl，在我看来，它运行得很好，但是现在我已经到了能够放大绘制信号以进行更好分析的时候了。

现在，我计算出所需的点如下：

for (int i = 0; i < PointsCount; i++){
    xAxisPoint = xAxisOP.X + i * (xAxisWidth / PointsCount);
    yAxisPoint = yAxisHeight * data[i].Point / Divisor;

    if(yAxisPoint > yAxisHeight){
        yAxisPoint = yAxisHeight;
    }

    if(yAxisPoint < -yAxisHeight){
        yAxisPoint = -yAxisHeight;
    }

    Points[i] = new PointF(xAxisPoint, yAxisOP.Y + yAxisPoint);
}

if(zoom){
    graphics.ScaleTransform(0.2f*ZoomFactor, 0.2f*ZoomFactor);
}

using (Pen plotPen = new Pen(plotColor, 1)){
    graphics.DrawLines(plotPen, Points);
}

但问题是:当它放大时，变焦太大了，超出了我的控制范围。

是否有一种方法来指定应该缩放的区域(缩放)？

Answer 1

对于最后一个问题:是否有一种方法来指定应该缩放的区域？您需要SetClip、TranslateTransform和ScaleTransform的组合。

下面是一个例子。

它使用的是

• 显示缩放图形的目标矩形zoomTgtArea，
• 鼠标位置zoomOrigin，其中变焦原点是，
• 浮子zoomFactor，正float。

初始值：

Rectangle zoomTgtArea = new Rectangle(300, 500, 200, 200);
Point zoomOrigin = Point.Empty;   // updated in MouseMove when button is pressed
float zoomFactor = 2f;

只放大部分图形的诀窍是将图形显示两次，一次是正常的，一次是使用Graphics对象的转换。

让我们试试：

private void pictureBox_Paint(object sender, PaintEventArgs e)
{
    // normal drawing
    DrawStuff(e.Graphics);

    // for the movable zoom we want a small correction
    Rectangle cr = pictureBox.ClientRectangle;
    float pcw =  cr.Width / (cr.Width - ZoomTgtArea.Width / 2f) ;
    float pch =  cr.Height / (cr.Height - ZoomTgtArea.Height / 2f) ;

    // now we prepare the graphics object; note: order matters!
    e.Graphics.SetClip(zoomTgtArea );
     // we can either follow the mouse or keep the output area fixed:
    if (cbx_fixed.Checked)
        e.Graphics.TranslateTransform( ZoomTgtArea.X -  zoomCenter.X * zoomFactor,
                                        ZoomTgtArea.Y -  zoomCenter.Y * zoomFactor);
    else
        e.Graphics.TranslateTransform(  - zoomCenter.X * zoomFactor * pcw,
                                        - zoomCenter.Y * zoomFactor * pch);
    // finally zoom
    e.Graphics.ScaleTransform(zoomFactor, zoomFactor);

    // and display zoomed
    DrawStuff(e.Graphics);
}

我使用的DrawStuff很简单：

void DrawStuff(Graphics g)
{
    bool isZoomed = g.Transform.Elements[0]!= 1
                ||  g.Transform.OffsetX != 0 | g.Transform.OffsetY != 0;
    if (isZoomed) g.Clear(Color.Gainsboro);   // pick your back color

    // all your drawing here!
    Rectangle r =  new Rectangle(10, 10, 500, 800);  // some size
    using (Font f = new Font("Tahoma", 11f))
        g.DrawString(text, f, Brushes.DarkSlateBlue, r);
}

唯一的额外措施是清除背景，这样普通的绘图就不会在放大版中发光。

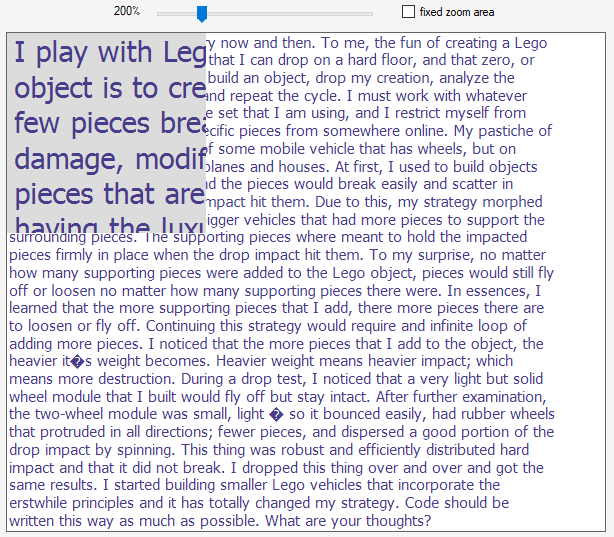

让我们看看：

​

​
