GLSL中光线跟踪着色器的优化

Question

我已经编码了一个基于体素化的射线追踪器，它可以像预期的那样工作，但是非常慢。

目前，射线追踪程序代码如下：

#version 430
//normalized positon from (-1, -1) to (1, 1)
in vec2 f_coord;

out vec4 fragment_color;

struct Voxel
{
    vec4 position;
    vec4 normal;
    vec4 color;
};

struct Node
{
    //children of the current node
    int children[8];
};

layout(std430, binding = 0) buffer voxel_buffer
{
    //last layer of the tree, the leafs
    Voxel voxels[];
};
layout(std430, binding = 1) buffer buffer_index
{
    uint index;
};
layout(std430, binding = 2) buffer tree_buffer
{
    //tree structure
    Node tree[];
};
layout(std430, binding = 3) buffer tree_index
{
    uint t_index;
};

uniform vec3 camera_pos; //position of the camera
uniform float aspect_ratio; // aspect ratio of the window
uniform float cube_dim; //Dimenions of the voxelization cube
uniform int voxel_resolution; //Side length of the cube in voxels

#define EPSILON 0.01
// Detect whether a position is inside of the voxel with size size located at corner
bool inBoxBounds(vec3 corner, float size, vec3 position)
{
    bool inside = true;
    position-=corner;//coordinate of the position relative to the box coordinate system
    //Test that all coordinates are inside the box, if any is outisde, the point is out the box
    for(int i=0; i<3; i++)
    {
        inside = inside && (position[i] > -EPSILON);
        inside = inside && (position[i] < size+EPSILON);
    }

    return inside;
}

//Get the distance to a box or infinity if the box cannot be hit
float boxIntersection(vec3 origin, vec3 dir, vec3 corner0, float size)
{
    dir = normalize(dir);
    vec3 corner1 = corner0 + vec3(size,size,size);//Oposite corner of the box

    float coeffs[6];
    //Calculate the intersaction coefficients with te 6 bonding planes
    coeffs[0] = (corner0.x - origin.x)/(dir.x);
    coeffs[1] = (corner0.y - origin.y)/(dir.y);
    coeffs[2] = (corner0.z - origin.z)/(dir.z);

    coeffs[3] = (corner1.x - origin.x)/(dir.x);
    coeffs[4] = (corner1.y - origin.y)/(dir.y);
    coeffs[5] = (corner1.z - origin.z)/(dir.z);
    //by default the distance to the box is infinity
    float t = 1.f/0.f;

    for(uint i=0; i<6; i++){
        //if the distance to a boxis negative, we set it to infinity as we cannot travel in the negative direction
        coeffs[i] = coeffs[i] < 0 ? 1.f/0.f : coeffs[i];
        //The distance is the minumum of the previous calculated distance and the current distance
        t = inBoxBounds(corner0,size,origin+dir*coeffs[i]) ? min(coeffs[i],t) : t;
    }

    return t;
}

#define MAX_TREE_HEIGHT 11
int nodes[MAX_TREE_HEIGHT];
int levels[MAX_TREE_HEIGHT];
vec3 positions[MAX_TREE_HEIGHT];
int sp=0;

void push(int node, int level, vec3 corner)
{
    nodes[sp] = node;
    levels[sp] = level;
    positions[sp] = corner;
    sp++;
}

void main()
{
    int count = 0; //count the iterations of the algorithm
    vec3 r = vec3(f_coord.x, f_coord.y, 1.f/tan(radians(40))); //direction of the ray
    r.y/=aspect_ratio; //modify the direction based on the windows aspect ratio
    vec3 dir = r;
    r += vec3(0,0,-1.f/tan(radians(40))) + camera_pos; //put the ray at the camera position

    fragment_color = vec4(0);
    int max_level = int(log2(voxel_resolution));//height of the tree
    push(0,0,vec3(-cube_dim));//set the stack
    float tc = 1.f; //initial color value, to be decreased whenever a voxel is hit
    //tree variables
    int level=0;
    int node=0;
    vec3 corner;

    do
    {
        //pop from stack
        sp--;
        node = nodes[sp];
        level = levels[sp];
        corner = positions[sp];

        //set the size of the current voxel
        float size = cube_dim / pow(2,level);
        //set the corners of the children
        vec3 corners[] =
            {corner,                        corner+vec3(0,0,size),
            corner+vec3(0, size,0),         corner+vec3(0,size,size),
            corner+vec3(size,0,0),          corner+vec3(size,0,size),
            corner+vec3(size,size,0),       corner+vec3(size,size,size)};

        float coeffs[8];
        for(int child=0; child<8; child++)
        {
            //Test non zero childs, zero childs are empty and thus should be discarded
            coeffs[child] = tree[node].children[child]>0?
                //Get the distance to your child if it's not empty or infinity if it's empty
                boxIntersection(r, dir, corners[child], size) : 1.f/0.f;
        }
        int indices[8] = {0,1,2,3,4,5,6,7};
        //sort the children from closest to farthest
        for(uint i=0; i<8; i++)
        {
            for(uint j=i; j<8; j++)
            {
                if((coeffs[j] < coeffs[i]))
                {
                    float swap = coeffs[i];
                    coeffs[i] = coeffs[j];
                    coeffs[j] = swap;

                    int iSwap = indices[i];
                    indices[i] = indices[j];
                    indices[j] = iSwap;

                    vec3 vSwap = corners[i];
                    corners[i] = corners[j];
                    corners[j] = vSwap;
                }
            }
        }
        //push to stack
        for(uint i=7; i>=0; i--)
        {
            if(!isinf(coeffs[i]))
            {
                push(tree[node].children[indices[i]],
                    level+1, corners[i]);
            }
        }
        count++;
    }while(level < (max_level-1) && sp>0);
    //set color
    fragment_color = vec4(count)/100;
}

由于可能不完全清楚这是什么，让我解释一下。

我们从一个大立方体开始检查射线盒交叉口。如果我们击中它，我们测试与组成它的8个立方体的交集。

如果我们碰到任何的那些，我们检查交叉与8个立方体组成的立方体。

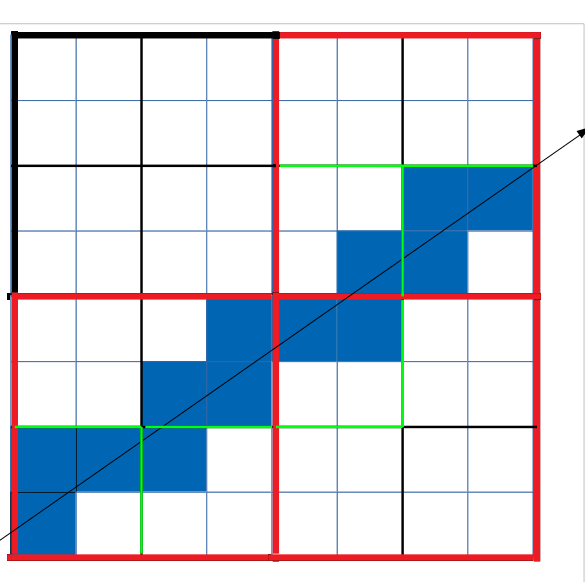

在2D中，如下所示：

​

​

在这个例子中，我们有4层，我们首先检查大框，然后是红色，然后是绿色，最后是蓝色。

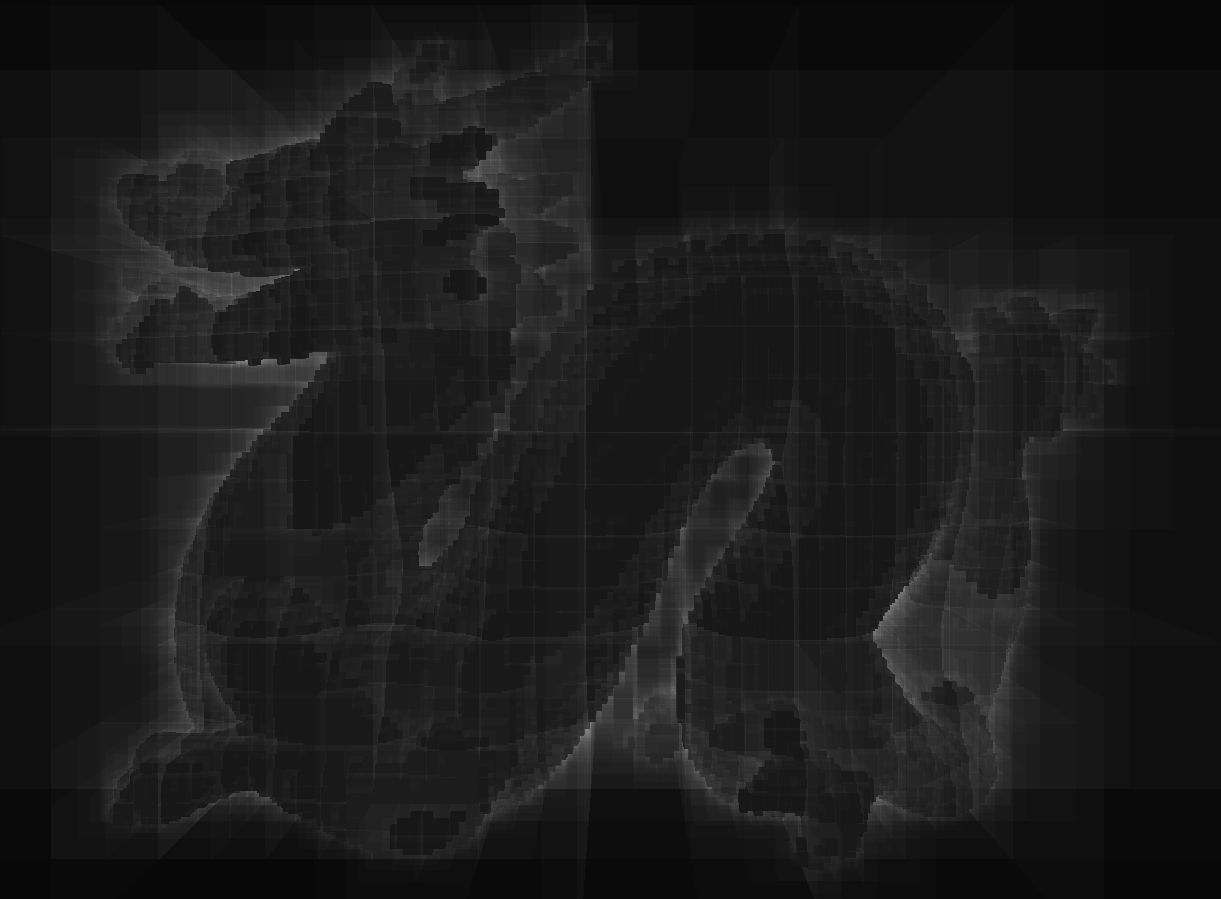

打印出作为颜色执行的光线跟踪步骤的次数(这就是我提供的代码片段所做的)

结果如下所示：

​

​

如您所见，大多数情况下，着色器的迭代次数不会超过100次。

然而，在gtx 1070中，这个着色器平均需要20万微秒来执行。

因为问题不是执行次数，所以我的问题可能是线程执行。

有人知道我如何优化这段代码吗？最大的瓶颈似乎是堆栈的使用。

如果我在不推到堆栈的情况下运行相同的代码(生成错误的输出)，运行时就会有10倍的改进。

Answer 1

GPU上的线程执行可能是大规模并行的，但这并不意味着所有线程都彼此独立运行。线程组执行完全相同的指令，唯一的区别是输入数据。这意味着分支和循环不能使线程在执行中发散，因此也不能让它们提前终止。

您的示例显示了这方面最极端的边缘情况:当存在高度相似时，在一组线程中，完成的所有工作只与一个线程相关。

为了缓解这种情况，您应该尽量减少组中线程(或总计)的执行长度差异(在您的情况下是迭代)。这可以通过设置每个着色器传递的迭代次数的限制来实现，并且只对那些需要更多迭代的线程/像素进行重新安排。

Answer 2

似乎你测试的是与射线的交集，最主要的是在八叉树的每个层次上的所有体素。并对它们进行排序(按一定距离)，并在每个级别进行排序。我提议另一种方法。

​

如果射线与包围框(八叉树的0级)相交，则使其位于盒的两个面。或者在一个角落或边缘，这些都是“角落”的情况。

​

找到三维射线平面相交可以像这里一样。可以通过测试该点是否位于面部的两个三角形之一(如这里 )中的一个，来确定该交叉口是否在脸部内部(四角)。

​

从摄像机中得到最远的交叉口I0。也让r是光线的单位矢量，在I0朝向照相机的方向上。

​

查找I0坐标中最深的体素。这是离摄像机最远的体素。

现在我们想要出口坐标I0e的射线在那个体素，通过另一个脸。虽然你可以再次计算所有6个面，如果你的体素是X，Y，X对齐，你定义射线在同一坐标系中，作为八叉树，那么计算器简化了很多。

​

通过射线的I0e单位向量I1 = I0e + r/1000，将微小的位移(例如最小体素大小的1/1000 )应用于r。找到这些I1的体素。这是体素射线交叉排序列表中的下一个体素。

​

重复查找I1e，然后I2，然后I2e，I3等，直到边框退出。交叉体素的列表被排序。

​

使用八叉树可以根据存储其信息的方式进行优化:所有可能的节点或只是使用。具有数据的节点，或仅具有数据的另一个容器的“指针”。这是另一个问题。

Answer 3

第一件突出的事情是你的盒子相交函数。查看一下inigo quilez程序盒函数，了解更快的版本。因为您的盒子大小在所有轴上都是一致的，并且您不需要outNormal，所以您可以得到一个更轻的版本。本质上，用数学代替检验每一个盒子平面的蛮力方法。

此外，在可能的情况下尽量避免临时存储。例如，可以根据每个八叉树框的需要计算角数组。当然，有了以上的建议，这些都将改为箱体中心。

由于nodes、levels和positions总是一起访问的，所以尝试将它们放在一个新的结构中，并作为一个单元访问它们。

等会儿再看..。
