利用Graphviz中的neato引擎对单点/非连通节点的子图进行聚类

Question

我希望用Graphviz neato引擎生成两个子图。一个子图将包含彼此连接的节点，另一个将包含没有连接到任何其他节点的单个节点。我已经从Graphviz网站调整了这示例如下：

digraph G {
    node [shape = circle];
    edge [arrowhead = normal, label="", color="#919191"];

    subgraph cluster_0 {
        color=lightgrey;
        label="Singletons";
        a0;
        a1;
        a2;
        a3;
    }

    subgraph cluster_1 {
        color=lightgrey;
        label="Non-singletons";
        b0 -> b1;
        b2 -> b3;
    }
}

它在使用neato引擎处理时给出了下面的图，其中每个子图中的节点不是聚集在一起的。

neato -Tpng test.dot > test_neato.png

​

​

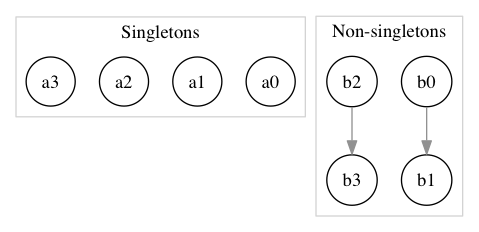

使用dot引擎进行处理可以获得良好的结果，但我需要生成具有大量节点的网络，而且neato引擎更适合这种格式。

dot -Tpng test.dot > test_dot.png

​

​

我想要边框、标题和集群(如上面使用dot的示例所示)，但使用neato引擎来定位节点。有没有办法在Graphviz中做到这一点？

提前谢谢你的帮助。

Answer 1

根据fdp线程中的讨论，这在这引擎中似乎是可能的。

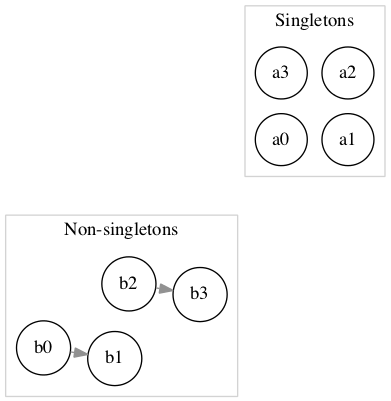

下面的命令生成一个令人满意的数字。

fdp -Tpng test.dot > test_dot.png

​

​
