Beaglebone pwm引脚

Question

​

根据这个插脚的BB布局，只有7个引脚支持pwm输出。但是，我在其他引脚上尝试了PWM.start()，它似乎工作得很好。谁能列出其他哪个引脚支持pwm输出，以及为什么？或者如果检查一个引脚是否支持使用该功能的pwm是不正确的，为什么？

Answer 1

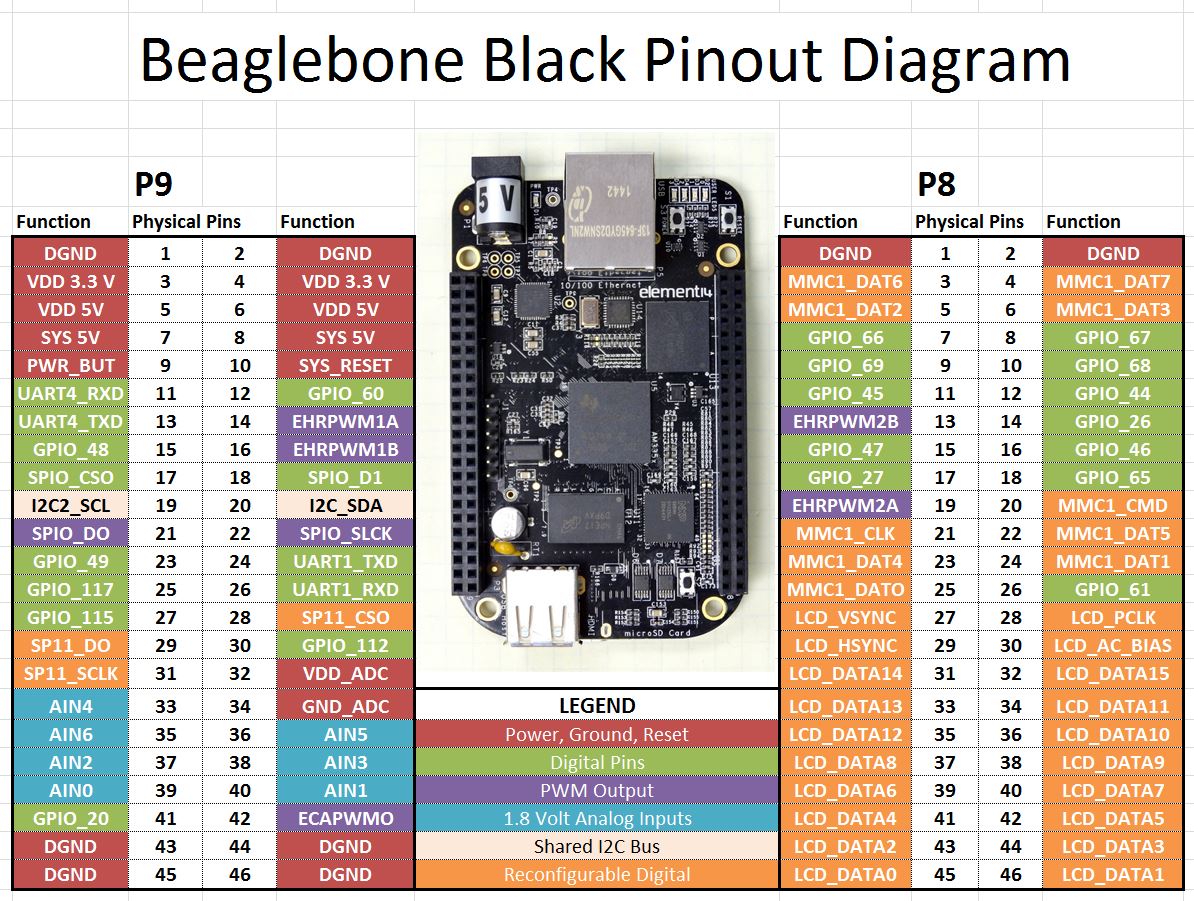

所附图像中显示的引脚布局是beaglebone黑色的默认引脚布局，而beaglebone头上的每个引脚的模式(除了电源、GND、复位和模拟输入引脚)可以更改为与默认模式不同的另一种模式。

为此，您应该检查of 3358/9数据表(取决于董事会的修订)。每个引脚可以支持多达8种模式(8个外围设备可以控制一个引脚)，但只有一个外设可以一次控制每个引脚。如果应用程序不强制使用pwm，则建议不要尝试更改其他引脚的模式，因为在Linux中更改引脚模式并不简单。但是，如果您必须更改某些引脚的引脚模式，则可以从搜索以下表达式开始：Device-Tree、uboot overlay或kernel module编程。
