Python plt.contour着色条

Question

我试图用plt.contour绘制地震波图。

我有三个数组：

• 时间(x轴)
• 频率(y轴)
• 振幅(z轴)

这是我到目前为止的结果：

​

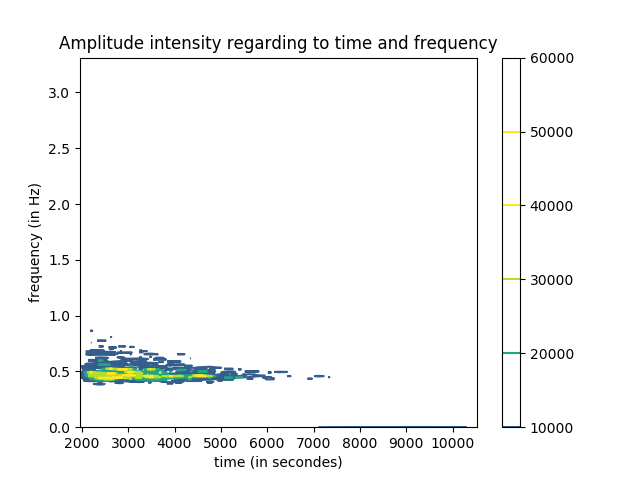

问题是，我想改变颜色条的比例:使一个等级，而没有这个白色时，振幅是低的。但我无法做到这一点，尽管我花了很多时间浏览文档。

我在这里读到plt.pcolormesh是不合适的(它只是在这里工作，因为我在一个特殊的情况下)，但这是我想要得到的关于颜色和颜色栏：

​

​

这就是我写的代码：

T         = len(time[0])*(time[0][1] - time[0][0])  # multiply ampFFT with T to offset
Z         = abs(ampFFT)*(T)                         # abbreviation

# freq = frequency, ampFFT = Fast Fourier Transform of the amplitude of the wave
# freq, amFFT and time have same dimensions: 40 x 1418 (40 steps of time discretization x steps to have the total time. 2D because it is easier to use)

maxFreq   = abs(freq).max()                            # maxium frequency for plot boundaries
maxAmpFFT = abs(Z).max()/2                             # maxium ampFFT for plot boundaries of colorbar divided by 2 to scale better with the colors
minAmpFFT = abs(Z).min()

plt.figure(1)
plt.contour(time, freq, Z, vmin=minAmpFFT, vmax=maxAmpFFT)
plt.colorbar()

plt.ylim(0,maxFreq)                                    # 0 to remove the negative frequencies useless here
plt.title("Amplitude intensity regarding to time and frequency")
plt.xlabel('time (in secondes)')
plt.ylabel('frequency (in Hz)')

plt.show()

感谢您的关注！

注意:如果你想知道plt.pcolormesh：当我选择增加时间离散化的时候，情节是完全混乱的(这里我把时间平分到40，但是当我把时间平分到1000，情节是不正确的，我希望能够把时间分成更小的部分)。

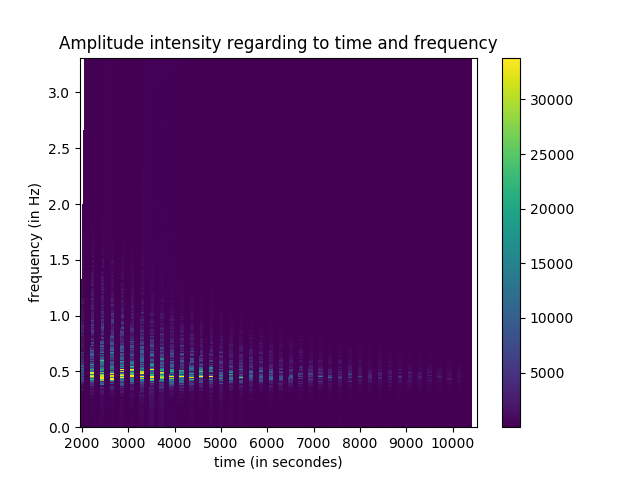

编辑：当我使用plt.contourf而不是plt.contour时，我得到了这样的情节：

这也不是很有说服力。我理解为什么黄色占用这么大的空间(因为我设置了一个较低的vmax)，但我不明白为什么我的情节中仍然有白色。

编辑2:我的老师绘制了我的数据，我有正确的数据。唯一的问题是左边的白色背景在我的情节(和深蓝色在左和右边框，也没有明显的原因，当我使用plt.contourf)。尽管有这些问题，最高的振幅在0.5赫兹左右，这与我的老师的工作是一致的。

他使用gnuplot，但由于我不知道gnuplot，所以我更喜欢使用python。

Answer 1

解决方案/解决办法--我找到了

下面是我像countourf一样显示数据时所做的工作，但没有显示问题：

解释：表面上，我取的是abs(freq)，而不是freq，因为我有负频率。

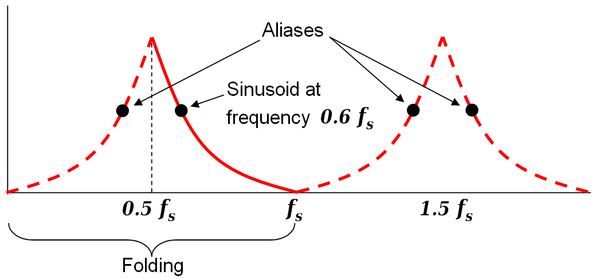

因为在计算FFT的频率时，有一个频率重复第二次，如下所示：

​

你有两种获得这个频率的方法：

• 频率是正的，这个数组是2xNyquist频率(所以如果你把数组除以2，你就得到了所有的波形，它不会重复自己)。
• 的频率开始为负，然后转到正的，这个数组也是2xNyquist频率(所以如果你去掉了所有的波，它就不会重复)。

fft.fftfreq 使用第二个选项， plot_surface不能很好地删除数组的数据(对我来说，它仍然是显示的)。所以我把频率值绝对化了，问题就消失了。

fig = plt.figure(1, figsize=(18,15))    # figsize: increase plot size
ax = fig.gca(projection='3d')
surf = ax.plot_surface(time, abs(freq), Z, rstride=1, cstride=1, cmap=cm.magma, linewidth=0, antialiased=False, vmin=minAmpFFT, vmax=maxAmpFFT)

ax.set_zlim(0, maxAmpFFT)
ax.set_ylim(0, maxFreq)

ax.view_init(azim=90, elev=90)          # change view to top view, with axis in the right direction

plt.title("Amplitude intensity (m/Hz^0.5) regarding to time and frequency")
plt.xlabel('x : time (in secondes)')
plt.ylabel('y : frequency (in Hz)')

# ax.yaxis._set_scale('log')            # should be in log, but does not work


plt.gca().invert_xaxis()                # invert x axis !! MUST BE AFTER X,Y,Z LIM
plt.gca().invert_yaxis()                # invert y axis !! MUST BE AFTER X,Y,Z LIM

plt.colorbar(surf)
fig.tight_layout()
plt.show()

这就是我得到的情节：

​

​
