在matlab中用矢量绘制多条曲线的三维模型

Question

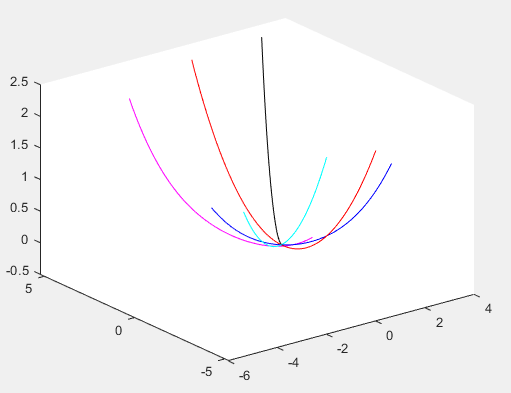

我正在做一个项目，其中包括用matlab制作角膜的三维模型。我在同一张图中有6个plot3来画一个角膜

​

​

但现在我想要一个表面图。

​

​

别在意曲线的方向。注意，所有的plot3都有x，y和z，它们是向量。

提前感谢

Answer 1

如果我是你，我会使用Surf命令独木冲浪。它用于显示x，y，z数据。由于您没有那么多的数据(仅6)，您将不得不插值所有其他值。因此，我将使用散乱插值函数doku散射插值。

小心所有这些都是伪码

F = scatteredInterpolant(x_existing,y_existing,z_existing);

生成一个分散的内插对象。您已经在那里提供了已经存在的数据。之后，生成要插入的点：

%generates samples from -4 t0 4 in 0.05 steps
   [x_sample,y_sample] = meshgrid(-4:0.05:4,-4:0.05:4);

现在，使用散乱的插值obj计算拟合的z值。

z_interpolated=F(x_sample,y_sample) %interpolates
surf(x_sample,y_sample,z_interpolated) %plots with surf between -4 and 4

这里的工作守则

   %serialiasation of data (special for this usecase)
x_data=[h0(30:632,6);(a30(28:408,3))+0.527;(a60(276:632,3));(a90(26:575,3))+3.417;(a120(188:586,3))-0.6625;(a150(16:380,3))+1.173];
y_data=[(h0(30:632,5));((a30(28:408,2))-0.9128);(a60(276:632,2));(a90(26:575,2));(a120(188:586,2))-0.3825;((a150(16:380,2))+2.032)];
z_data=[yA0;yA30+0.162;yA60;yA90+0.837;yA120+0.135;yA150+0.135];

% cleaning the data of nan values
x_data=x_data(~isnan(z_data));
y_data=y_data(~isnan(z_data));
z_data=z_data(~isnan(z_data));%random for the looks


%interpolating
F=scatteredInterpolant(x_data,y_data,z_data);
%read yourself what this does
F.Method = 'natural';
F.ExtrapolationMethod = 'none';

%choosing sample points
[x_sample,y_sample] = meshgrid(-6:0.05:6,-6:0.05:6);

%interpolation
z_interpolated=F(x_sample,y_sample);
%plot

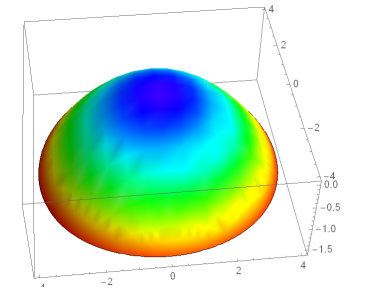

surf(x_sample,y_sample,z_interpolated)

希望我能帮到你。如果你尝试它，它工作，它将是非常好的你张贴工作代码在这里，以便在未来这里有一个工作的解决方案。
