Question

我试图用ColumnRenderableSeries3D系列实现一个图表，但是对于少量的数据点(25x25)，列几乎是不可见的。在更多的数据点(100x100)和更广泛的值范围内，这个问题会变得更糟，并出现莫尔模式。怎样才能显着地增加柱体的直径，使它们很容易被看到，然后莫尔图案就消失了？

如果相关，则在Windows 2016上带有VMware ESXi 6.5SVGA适配器的VM上通过RemoteDesktop连接呈现。令人惊讶的是，尽管没有为VM启用3D支持，SciChart.Examples.Demo.exe说DirectX硬件加速是启用的。SciChart版本为5.1.0.11405，SharpDX为4.0.1。

SciChart3DSurface SciChartSurface3d = new SciChart3DSurface();
XyzDataSeries3D<Double, Double, DateTime> MyXyzDataSeries = new XyzDataSeries3D<Double, Double, DateTime>();

SciChartSurface3d.XAxis = new NumericAxis3D();
SciChartSurface3d.YAxis = new NumericAxis3D();
SciChartSurface3d.ZAxis = new DateTimeAxis3D();
SciChartSurface3d.Camera = new Camera3D() { ZoomToFitOnAttach = true };
SciChartSurface3d.WorldDimensions = new Vector3(200, 100, 200);
SciChartSurface3d.RenderableSeries.Add(new ColumnRenderableSeries3D() { DataSeries= MyXyzDataSeries, ColumnShape = typeof(CubePointMarker3D),  DataPointWidthX = 1.0, Opacity = 1.0 });
SciChartSurface3d.BorderThickness = new Thickness(0);`
SomeMethodToLoadTheDataSeries();

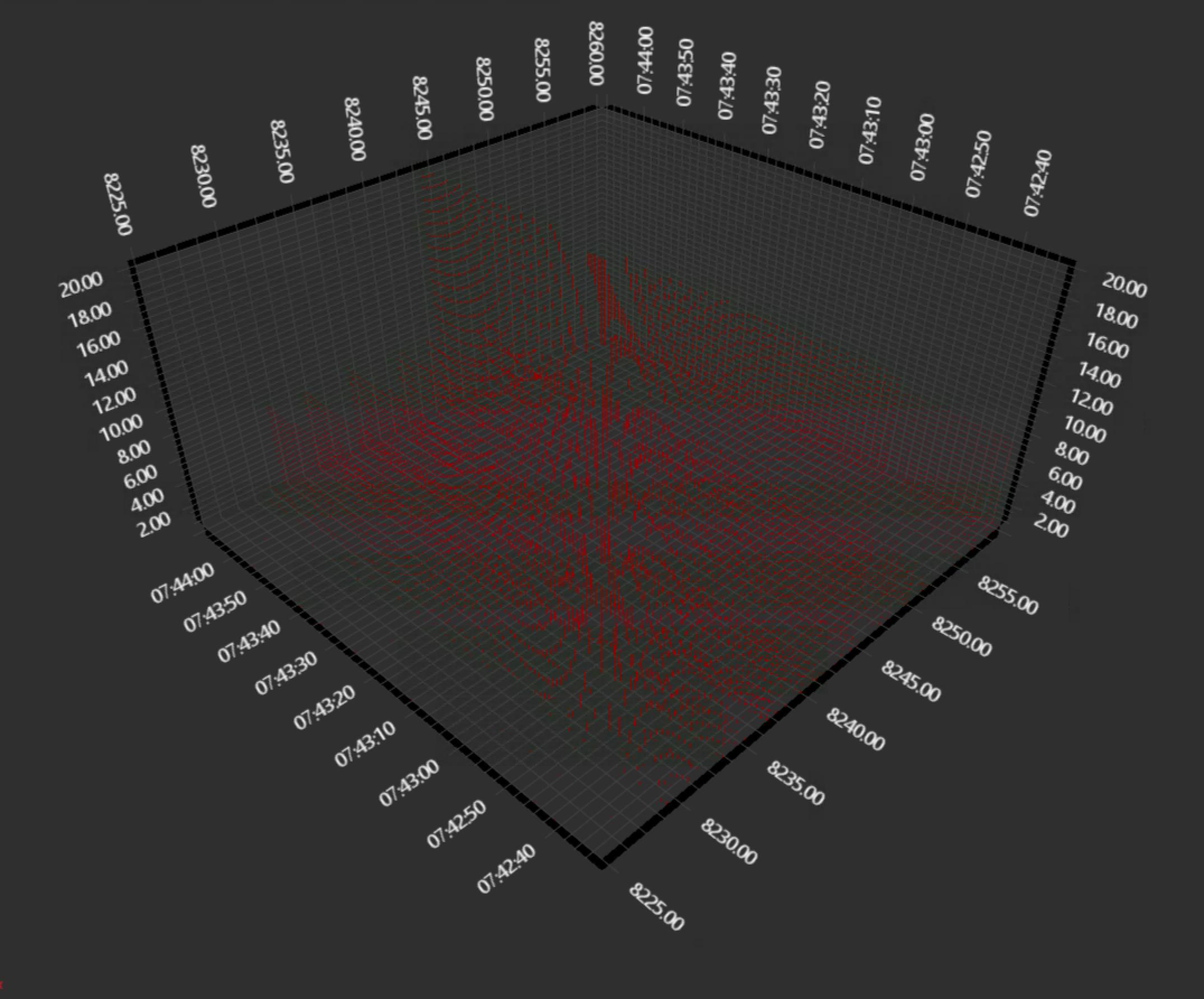

25x25

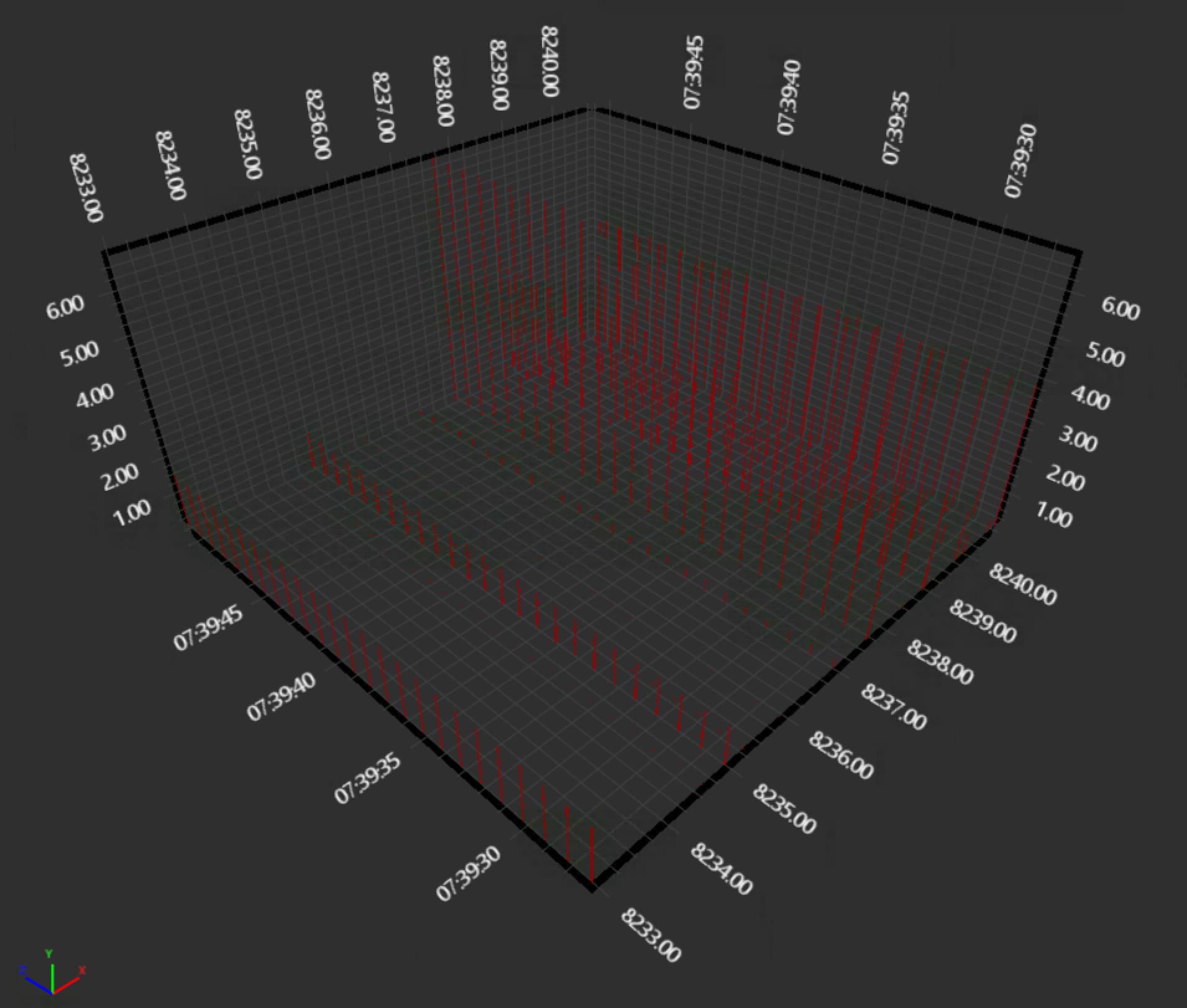

100x100

​

编辑

将DataPointWidthX更改为DataPointWidth没有帮助。宽度为1.0：

​

Answer 1

列宽定义有两种模式：

• 首先，缺省值称为MaxNonOverlapping。在此模式下，在任何列都有足够的空间不重叠其他列的情况下，将计算最大可能的宽度。
• 第二个叫做FixedSize。在此模式中，列的宽度由ColumnRenderableSeries3D.CoulmnFixedSize属性的值定义。

模式的定义在ColumnRenderableSeries3D.ColumnSpacingMode属性上执行。下面是如何设置固定大小列图的示例：

var renderableSeries3D = new ColumnRenderableSeries3D();
renderableSeries3D.ColumnSpacingMode = ColumnSpacingMode.FixedSize;
renderableSeries3D.CoulmnFixedSize = 25;

注意，CoulmnFixedSize属性的值表示坐标空间。因此，它与SciChart3DSurface.WorldDimensions相关。您可以找到有关坐标空间这里的更多信息。
