作为交流的Simulink家用热系统

Question

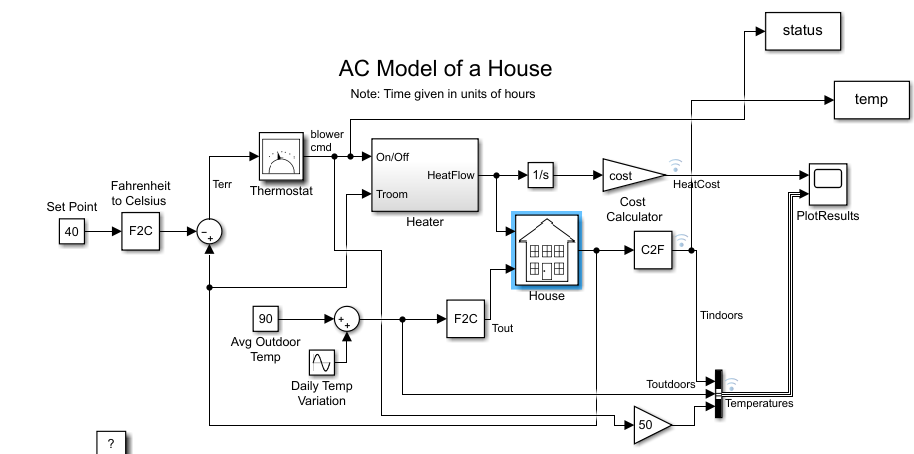

我试图修改房子的这热系统，使它成为一个空调，而不是加热器。页面上说，如果我想修改它，我需要添加冷空气输入部分，并编辑恒温器。我设法修好了恒温器，现在我可以得到状态为1，当空调开着(温度下降)和0当它关闭(温度上升)。

我如何翻转传热方程，以获得冷空气增益而不是热增益。他们在链接中使用了一些方程，是否可以使用它们并翻转(t_room-t_heater)减法，或者我应该使用完全不同的方程组。

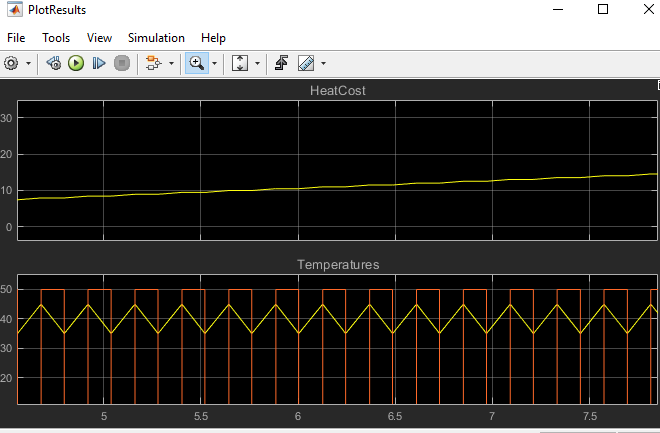

这是在改变恒温器模型后作为加热器运行时的输出(我对温度(黄色)和状态(橙色)感兴趣)。

​

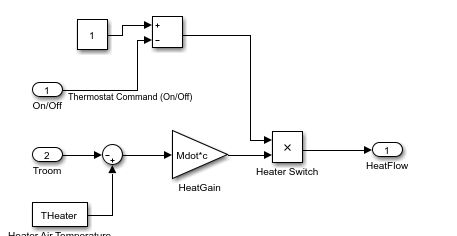

这是加热器子模型的内部结构。

​

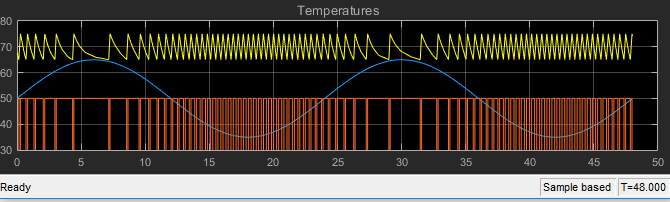

现在，我把减法改为“三角剧场”，以获得冷空气增益，答案如下：

​

​

蓝色正弦波只是室外温度的变化。谢谢

Answer 1

我对设置所有初始点的sldemo_househeat_data.m文件做了一些修改。我改变了折叠值：

% The air exiting the heater has a constant temperature which is a heater
% property. THeater = 50 deg C
THeater = 15;
% TinIC = initial indoor temperature = 20 deg C
TinIC = 26;

我还更改了AC的温度设置点，如下图所示：

​

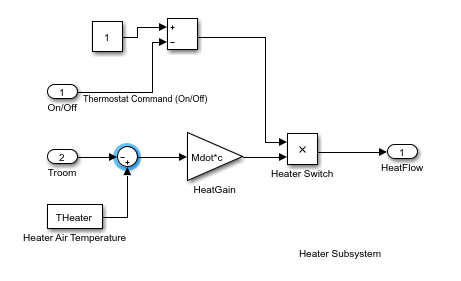

此外，我的恒温器模型是通过翻转温度比较符号与设定点在图表的开始。在继电器块中，状态(0,1)保持不变，我只在加热器模型中翻转它们，如图所示。

​

这样，由恒温器设置的任何1都会从1中减去，转换为0。同样的情况也适用于恒温器设置的任何0。

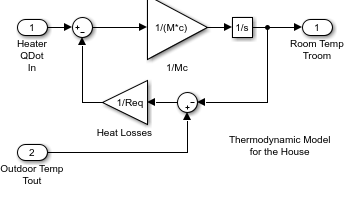

在房子的子模型中，我把温差方程中的减法翻转如下(tout-tin而不是tin-tout)

​

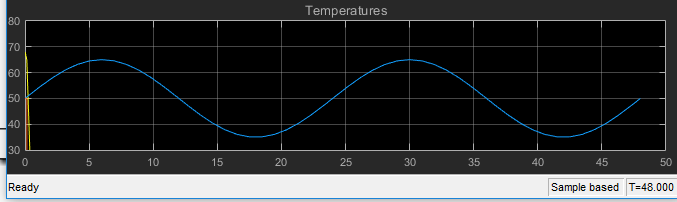

最后，我的AC的响应如下所示。

​

我希望这能帮上忙，谢谢
