图表自动卷轴(示波器效应)

Question

我的问题是，每当我在图表上加一个点，它就会压缩所有的点。相反，我想让它自动滚动。

这里有两个.gifs来解释我的问题

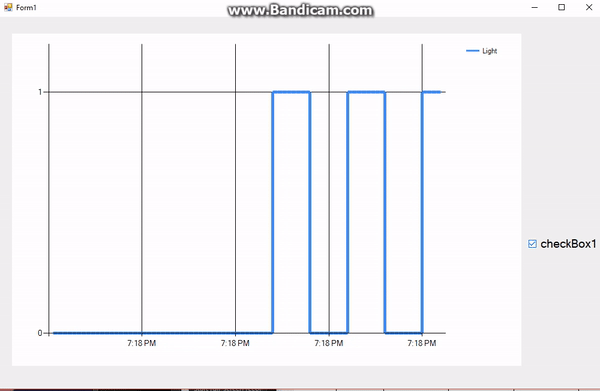

我现在拥有的

​

​

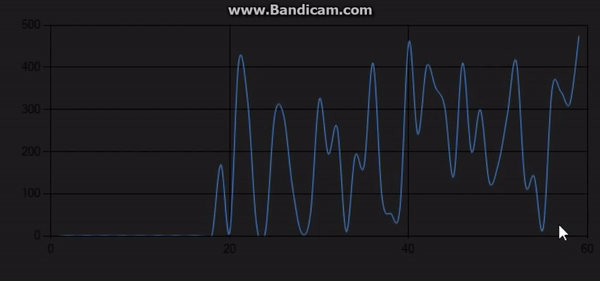

我想要实现的

​

​

我现在的代码是

    DateTime dt;

    private void Form1_Load(object sender, EventArgs e)
    {
        timer1.Start();
    }

    private void timer1_Tick(object sender, EventArgs e)
    {
        dt = DateTime.Now;
        if (checkBox1.Checked)
        {
            chart1.Series["Light"].Points.AddXY(dt.ToShortTimeString(), 1);
        }
        else
        {
            chart1.Series["Light"].Points.AddXY(dt.ToShortTimeString(), 0);
        }

    }

Answer 1

你可以选择：

• 您可以将一个点从左边添加到右边(在某个数字之后)。
• 您可以转换x轴Minimum和Maximum值。
• 您可以将图表设置为缩放和平移，即移动ScaleView

第一个选项很简单，并将保持DataPoints数不变。这可能是好的，也可能是坏的，取决于你的需要。

其他两个将保持收集的点数，只有潘在图表中。

常见参考资料：

ChartArea ca = chart.ChartAreas[0];
Series s = chart.Series[0];

下面是第一个选项的代码：

s.Points.AddXY(..);
s.Points.RemoveAt(0);
ca.AxisX.Minimum = double.NaN;
ca.AxisX.Maximum = double.NaN;
ca.RecalculateAxesScale();

以下是选项2的代码：

int ix = s.Points.AddXY(..);

ca.AxisX.Maximum  = s.Points[ix].XValue;
ca.AxisX.Minimum += s.Points[ix].XValue - s.Points[ix-1].XValue;
ca.RecalculateAxesScale();

以下是选项3的代码：

int ix = s.Points.AddXY(..);
ca.AxisX.Minimum = double.NaN;
ca.AxisX.Maximum = double.NaN;
ca.RecalculateAxesScale();

ca.AxisX.ScaleView.Zoom(s.Points[ix-pointMax ].XValue, s.Points[ix].XValue );

这假设在本系列中已经存在pointMax点。

所有的例子都假设你已经有了几点。选项1和3还假定没有设置x轴的Minimum或Maximum，即它们是double.NaN。

最后一个选项将允许您方便地滚动数据。

第一种方法使数据点数保持在较低的水平，但除了最后一点外，它失去了所有数据点。

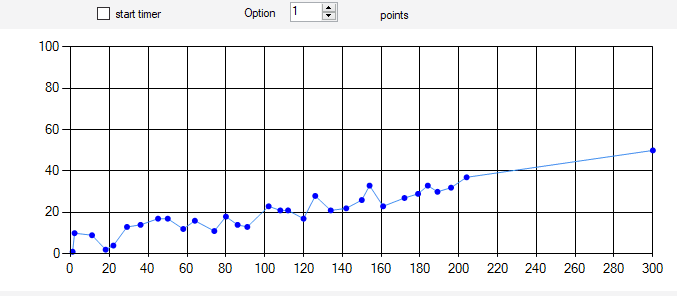

让我们看看工作中的所有选项：

​

​

请注意，选项2和3也假定您有有效的x-值。如果没有，则需要对x轴进行索引，并使用点索引而不是值。
