如何在标签中添加SVG圆圈

Question

​

下面的圆圈标签在标签内：

<circle cx="111.70110487400142" cy="134.60212936975006" r="10" stroke="#000000" fill="#000000" stroke-width="0" data-pdf-annotate-id="8e1b063b-ec08-4c73-8b86-d8e8cce5615e" data-pdf-annotate-type="fillcircle" aria-hidden="true" transform="scale(1.33) rotate(0) translate(0, 0)"></circle>

现在，我必须在标记中附加这个生成的圆圈，如下所示

<a href="#">
<circle cx="111.70110487400142" cy="134.60212936975006" r="10" stroke="#000000" fill="#000000" stroke-width="0" data-pdf-annotate-id="8e1b063b-ec08-4c73-8b86-d8e8cce5615e" data-pdf-annotate-type="fillcircle" aria-hidden="true" transform="scale(1.33) rotate(0) translate(0, 0)"></circle>
</a>

更新：

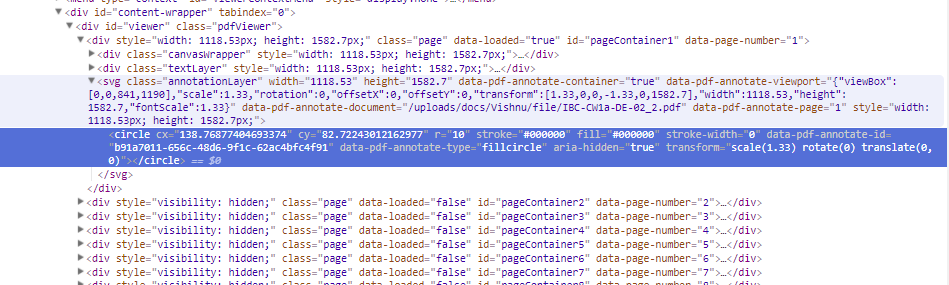

<svg class="annotationLayer" width="1118.53" height="1582.7" data-pdf-annotate-container="true" data-pdf-annotate-viewport="{&quot;viewBox&quot;:[0,0,841,1190],&quot;scale&quot;:1.33,&quot;rotation&quot;:0,&quot;offsetX&quot;:0,&quot;offsetY&quot;:0,&quot;transform&quot;:[1.33,0,0,-1.33,0,1582.7],&quot;width&quot;:1118.53,&quot;height&quot;:1582.7,&quot;fontScale&quot;:1.33}" data-pdf-annotate-document="/uploads/docs/Vishnu/file/IBC-CW1a-DE-02_2.pdf" data-pdf-annotate-page="1" style="width: 1118.53px; height: 1582.7px;">

<circle cx="138.76877404693374" cy="82.72243012162977" r="10" stroke="#000000" fill="#000000" stroke-width="0" data-pdf-annotate-id="b91a7011-656c-48d6-9f1c-62ac4bfc4f91" data-pdf-annotate-type="fillcircle" aria-hidden="true" transform="scale(1.33) rotate(0) translate(0, 0)"></circle>

</svg>


function createCircle(a) {
      var circle = document.createElementNS('http://www.w3.org/2000/svg', 'circle');
      (0, _setAttributes2.default)(circle, {
        cx: a.cx,
        cy: a.cy,
        r: a.r
        });
        var spot_anchor = document.createElement("a")
        console.log(spot_anchor)
        spot_anchor.appendChild(circle)
        console.log(spot_anchor)

   console.log('Create_circl1')
      return circle;
    }

如何通过使用javascript来完成任务呢？

Answer 1

您的circle需要在svg标记中，否则它在html中是没有意义的。因此，按照制作circle的方式创建包装SVG，然后将circle附加到该包装，并将svg附加到anchor中。

​

function createCircle( a ){

  var svg = document.createElementNS( 'http://www.w3.org/2000/svg', 'svg' );
  var circle = document.createElementNS('http://www.w3.org/2000/svg', 'circle');
  var anchor = document.createElement( 'a' );

  circle.setAttribute( 'cx', a.cx );
  circle.setAttribute( 'cy', a.cy );
  circle.setAttribute( 'r', a.r );

  svg.setAttribute( 'viewBox', `${a.x - a.r} ${a.y - a.r} ${a.r * 2} ${a.r * 2}` );
  svg.setAttribute( 'width', `${a.r * 2}` );
  svg.setAttribute( 'height', `${a.r * 2}` );

  svg.appendChild( circle );
  anchor.appendChild( svg );

  return anchor;

}

document.body.appendChild( createCircle({ cx: 10, cy: 10, r: 10 }) );

​

不应将fill和stroke等属性直接添加到a标记中，因为这些属性不受支持且无效。在这种情况下，您应该使用data属性。甚至可以考虑使用data-svg-attributes="{'cx':10,'cy':10,'r':10}"，并在需要获取正确数据时使用JSON.parse。更新:如果在包装标记的fill属性中声明这些属性，那么fill和stroke属性将被继承，因此您可以使用它们(又名style="stroke: red;")。

Answer 2

您正在以错误的方式创建<a>元素。您正在使用：

document.createElement("a")

这将在HTML命名空间中创建一个<a>元素。换句话说，一个HTML <a>元素。

您需要创建一个SVG <a>元素，这是完全不同的，即使它有相同的名称。

这样做的方式与创建<circle>元素的方式相同：

document.createElementNS('http://www.w3.org/2000/svg', 'a');

Answer 3

appendChild、replaceNode等将从树中移除节点，然后再重新定位它，因此(由于您含糊地问了它，我对atag是否存在有0的概念，所以我假设它在那里，否则使用createElementNS创建它)：

yourSvg = document.querySelector("svg");
    yourCircle = svg.querySelector("circle");
    yourATag = svg.querySelector("a");
    yourATag.appendChild(yourCircle)

A标记不是可视元素，它的边界框将等于内部的内容。如果你想知道：

https://jsfiddle.net/ibowankenobi/4t44n8jo/4/
