漂亮的酒吧情节通过xmgrace？

Question

我有以下格式的简单2D图形：

@    title  "No tittle"
@    xaxis  label "Water Index"
@    yaxis  label "Occupancy"
@TYPE xy
22710    1147
24183    3
25029    1198
30513    671
33768    1
44475    69
45612    235
46023    57
47028    34
49080    839
5079     681
5082     597
5085     385
5088     1149
5091     1179
5097     505
51315    1

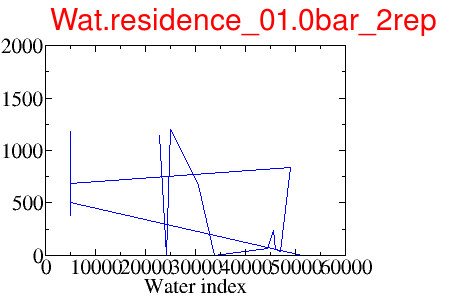

当通过XMGRACE打印工作人员时，我获得了一个曲线图像(见图)，而不是很容易通过excel获得的好看的2D条形图。

​

是否可以修改文件的格式，以提高XMGRACE的可视化质量(例如，为此类数据制作条形图或饼图)？

编辑:为每个XVG文件提供具有以下选项的批处理文件，以便将其打印为png

 READ NXY "here is the path to XVG"
s0 line color 4
PRINT TO "where to save png"
HARDCOPY DEVICE \"PNG\"
PAGE SIZE 450, 300
DEVICE \"PNG\" FONT ANTIALIASING on
DEVICE \"PNG\" OP \"compression:9\"
#DEVICE \"PNG\" OP \"transparent:on\"
xaxis label char size 2.50000
yaxis label char size 2.50000
xaxis ticklabel char size 2.500000
yaxis ticklabel char size 2.500000
PRINT

提前感谢！

格莱布

Answer 1

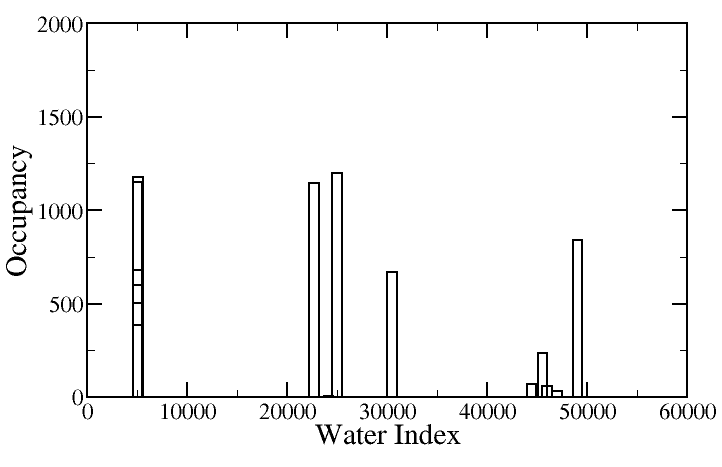

我不太清楚你在问什么，但下面这个极简的例子会给你提供一些建议：

@    title  "No tittle"
@    xaxis  label "Water Index"
@    yaxis  label "Occupancy"
@s0 line type 0
@TYPE bar
22710    1147
24183    3
25029    1198
30513    671
33768    1
44475    69
45612    235
46023    57
47028    34
49080    839
5079     681
5082     597
5085     385
5088     1149
5091     1179
5097     505
51315    1

​

​

如果要使用图形界面实现相同的结果，只需双击绘图，选择要更改的数据集(本例中为G0.S0)，并在“设置表示框”中设置“类型为条形”，在“行属性”框中选择“类型为无”
