使用VK_IMAGE_TILING_LINEAR作为srgb格式？

Question

所以我仍然在努力找出渲染纹理的颜色空间，以及如何在不分色的情况下创建图像。在我的gbuffer中，我使用VK_FORMAT_R8G8B8A8_UNORM和VK_IMAGE_TILING来表示反照率纹理，使用VK_FORMAT_A2B10G10R10_UNORM_PACK32和VK_IMAGE_TILING_OPTIMAL表示正常和发射渲染纹理。对于我的亮度纹理(在场景中包含被认为是“亮”的像素值)和显示纹理(稍后将添加到最终场景中的布卢姆效果的最终纹理)，我使用VK_FORMAT_R8G8B8A8_SRGB和VK_IMAGE_TILING_OPTIMAL (尽管从这个角度来看，我可能应该使用明亮和最终的纹理R16G16B16A16浮标格式)。我得到的绝对不是我想要的：

​

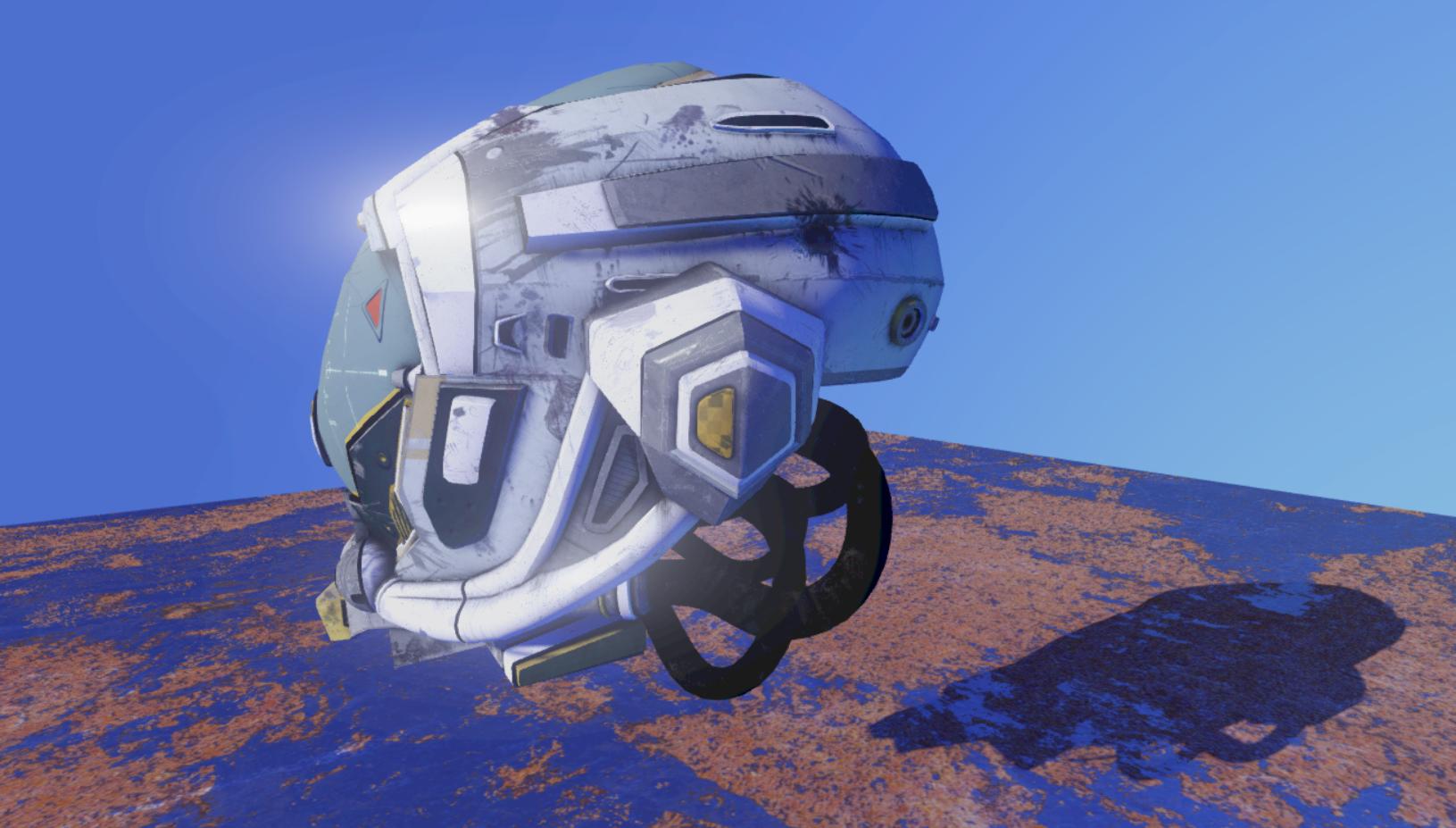

然而，将我的正常、发射、发光和亮度纹理的贴图更改为VK_IMAGE_TILING_LINEAR，反而给我带来了不错的结果，但代价是性能：

​

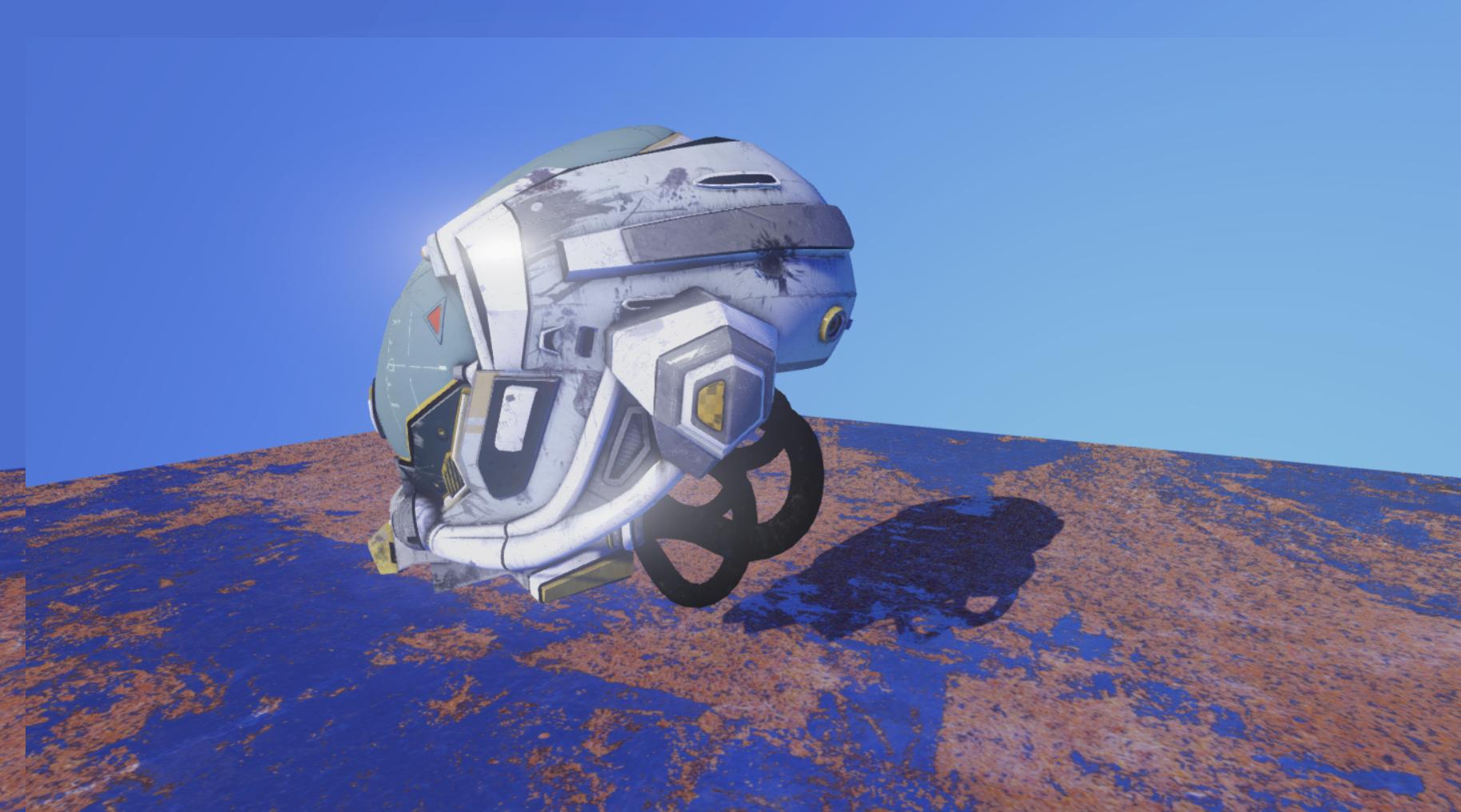

不过，令人欣慰的是(对左上角的奇怪边框感到抱歉，它是在MS was上剪切的……)，图像没有受到颜色条带的影响，例如，当我使用VK_FORMAT_R8G8B8A8_UNORM和VK_IMAGE_TILING_OPTIMAL，而不是将这些格式用于我的纹理时：

​

你是否可以看到在头盔的左上角，以及在它下面(黑管在那里)。当然，我听说过避免VK_IMAGE_TILING_LINEAR从这个帖子

一般来说，我很难找到在使用srgb纹理时避免使用VK_IMAGE_TILING_LINEAR的最佳方法是什么？我仍然想保留srgb给我的清晰的图片，但是我不知道如何解决这个问题。链接可能确实有解决方案，但我不太确定是否有方法将它应用到gbuffer中。

我还想澄清的是，VK_IMAGE_TILING_OPTIMAL对于基于Nvidia的GPUs (嗯，在GTX870M上进行了测试)很好，但是抱怨使用VK_IMAGE_TILING_LINEAR作为srgb格式，然而，基于英特尔的gpus在VK_IMAGE_TILING_LINEAR上工作得很好，在使用VK_IMAGE_TILING_OPTIMAL时就像第一张图片一样。

该引擎是自定义的，请在此链接中查看它。

如果您喜欢一些代码，那么在Engine/Renderer/Private/Renderer.cpp文件中使用一个名为SetUpRenderTextures()的函数，在第1396行中：

      VkImageCreateInfo cImageInfo = { };
  VkImageViewCreateInfo cViewInfo = { };

  // TODO(): Need to make this more adaptable, as intel chips have trouble with srgb optimal tiling.
  cImageInfo.sType = VK_STRUCTURE_TYPE_IMAGE_CREATE_INFO;
  cImageInfo.usage = VK_IMAGE_USAGE_COLOR_ATTACHMENT_BIT | VK_IMAGE_USAGE_SAMPLED_BIT;
  cImageInfo.imageType = VK_IMAGE_TYPE_2D;
  cImageInfo.format = VK_FORMAT_R8G8B8A8_UNORM;
  cImageInfo.initialLayout = VK_IMAGE_LAYOUT_UNDEFINED;
  cImageInfo.mipLevels = 1;
  cImageInfo.extent.depth = 1;
  cImageInfo.arrayLayers = 1;
  cImageInfo.extent.width = m_pWindow->Width();
  cImageInfo.extent.height = m_pWindow->Height();
  cImageInfo.samples = VK_SAMPLE_COUNT_1_BIT;
  cImageInfo.sharingMode = VK_SHARING_MODE_EXCLUSIVE;
  cImageInfo.tiling = VK_IMAGE_TILING_OPTIMAL;

  cViewInfo.sType = VK_STRUCTURE_TYPE_IMAGE_VIEW_CREATE_INFO;
  cViewInfo.format = VK_FORMAT_R8G8B8A8_UNORM;
  cViewInfo.image = nullptr; // No need to set the image, texture->Initialize() handles this for us.
  cViewInfo.viewType = VK_IMAGE_VIEW_TYPE_2D;
  cViewInfo.subresourceRange = { };
  cViewInfo.subresourceRange.aspectMask = VK_IMAGE_ASPECT_COLOR_BIT;
  cViewInfo.subresourceRange.baseArrayLayer = 0;
  cViewInfo.subresourceRange.baseMipLevel = 0;
  cViewInfo.subresourceRange.layerCount = 1;
  cViewInfo.subresourceRange.levelCount = 1;

  gbuffer_Albedo->Initialize(cImageInfo, cViewInfo);
  gbuffer_Emission->Initialize(cImageInfo, cViewInfo);

  cImageInfo.format = VK_FORMAT_R8G8B8A8_SRGB;
  cViewInfo.format = VK_FORMAT_R8G8B8A8_SRGB;
  cImageInfo.tiling = VK_IMAGE_TILING_OPTIMAL;
  GlowTarget->Initialize(cImageInfo, cViewInfo);
  // It's probably best that these be 64bit float formats as well...
  pbr_Bright->Initialize(cImageInfo, cViewInfo);
  pbr_Final->Initialize(cImageInfo, cViewInfo);

  cImageInfo.format = VK_FORMAT_A2B10G10R10_UNORM_PACK32;
  cImageInfo.tiling = VK_IMAGE_TILING_OPTIMAL;
  cViewInfo.format = VK_FORMAT_A2B10G10R10_UNORM_PACK32;

  gbuffer_Normal->Initialize(cImageInfo, cViewInfo);
  gbuffer_Position->Initialize(cImageInfo, cViewInfo);

所以是的，破旧不堪。如何避免对srgb纹理使用线性图像拼接？这是一种特定于硬件的东西吗?它是强制性的吗？另外，我也为我在这个问题上的任何形式的无知而道歉。

谢谢:3

Answer 1

对此组合的支持是强制性的，因此您的第一个映像中的损坏不是应用程序就是驱动程序错误。

那么，VK_FORMAT_R8G8B8A8_SRGB正在与VK_IMAGE_TILING_OPTIMAL合作您的Nvidia GPU，而不是您的英特尔GPU？但是VK_FORMAT_R8G8B8A8_SRGB在英特尔的GPU上和VK_IMAGE_TILING_LINEAR一起工作吗？

如果是这样的话，听起来你好像有一些丢失或不正确的图像布局转换。英特尔比Nvidia更敏感地对待这些问题。验证层会抱怨什么吗？您需要确保图像呈现时是VK_IMAGE_LAYOUT_COLOR_ATTACHMENT_OPTIMAL，采样时是VK_IMAGE_LAYOUT_SHADER_READ_ONLY_OPTIMAL。
