pict中的hb-追加对htl追加和ht-追加对htl-追加

Question

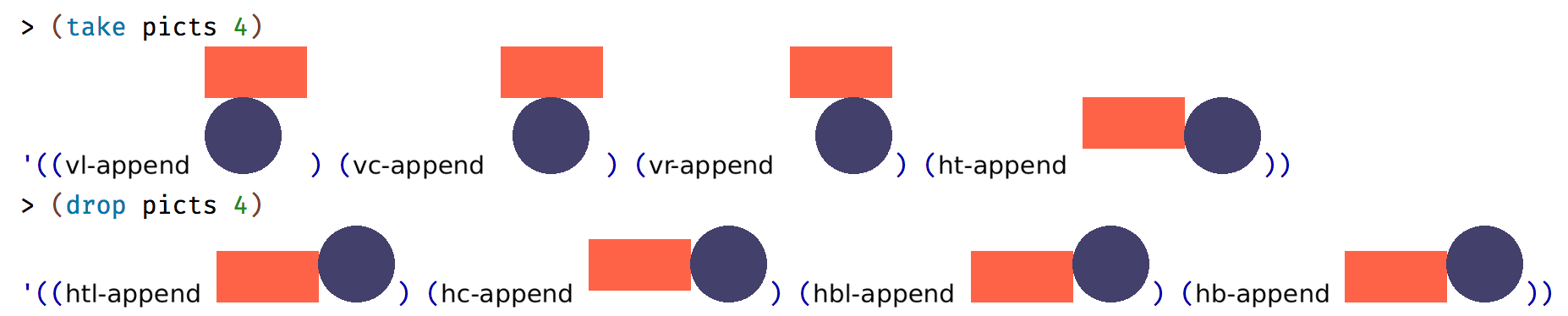

球拍的pict，有几个组合其他图片的组合器。这些文档包含一个很好的表，用于说明它的*-append组合器的工作方式：

​

​

大多数这些例子都是有道理的。第一个字母是v或h，分别表示垂直字母和水平字母。第二个字母是l、t或r，用于垂直左/中/右，或t c b，用于水平顶/中/底。

然而，这忽略了htl-append和hbl-append。它们都不符合这种模式。此外，它们似乎都与表上的hb-append相匹配。

那么，htl-append和hbl-append是用来做什么的，它与hb-append有什么不同？

Answer 1

我在文档中写了这个例子，所以我想这是我的错，所以我会尝试回答这个问题。

这个例子没有很好地说明这种区别，因为它使用的是形状，而不是文本。

将示例更改为使用文本+形状显示，这些函数之间存在一些差异：

#lang racket

(require pict)

(inset
 (cbl-superimpose
  (hb-append 10
             (frame (text "g" "Helvetica" 30))
             (rectangle 10 10 #:border-width 2))
  (hline 200 2))
 10)

(blank 1 30)

(inset
 (cbl-superimpose
  (hbl-append 10
              (frame (text "g" "Helvetica" 30))
              (rectangle 10 10 #:border-width 2))
  (hline 200 2))
 10)

(blank 1 30)

(inset
 (ctl-superimpose
  (ht-append 10
             (frame (text "i" "Helvetica" 30))
             (rectangle 10 10 #:border-width 2))
  (hline 200 2))
 10)

(blank 1 30)

(inset
 (ctl-superimpose
  (htl-append 10
              (frame (text "i" "Helvetica" 30))
              (rectangle 10 10 #:border-width 2))
  (hline 200 2))
 10)

如果您运行此示例，您将得到4张显示不同情况的图片。根据字母的不同，你会得到不同的对齐，因为上升/下降。对于文档来说，展示一个类似于文本的示例可能会更有用。

如果您想要混合图片和文本，那么使用l-变体来避免图片突出的奇怪外观通常是有意义的：

#lang racket

(require pict)

(hb-append 10
           (text "hug" "Helvetica" 30)
           (rectangle 20 20 #:border-width 2)
           (text "hug" "Helvetica" 30))
(hbl-append 10
            (text "hug" "Helvetica" 30)
            (rectangle 20 20 #:border-width 2)
            (text "hug" "Helvetica" 30))

Answer 2

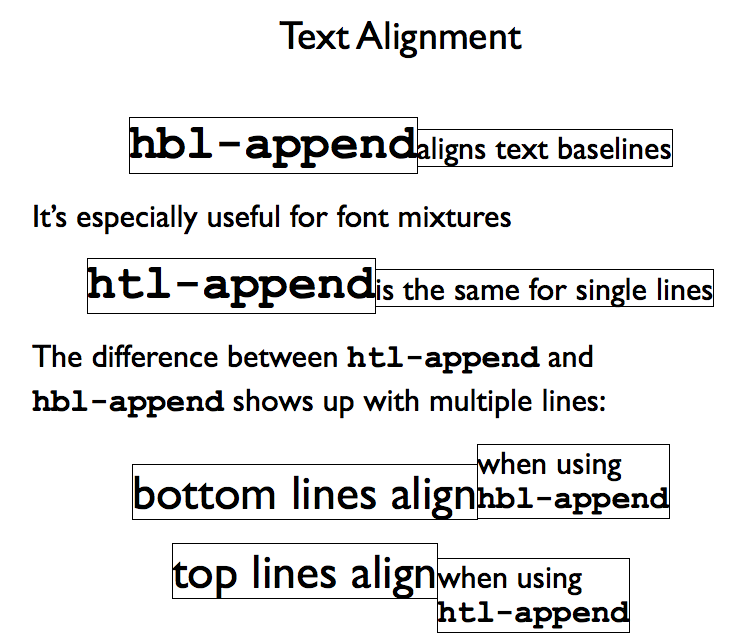

幻灯片教程使用这张图片解释hbl-append和htl-append：

​

​

(使用hb-append和ht-append，每幅画周围的帧将对齐。)
