带有Arduino的2位加法器

Question

所以我的任务是用一个面包板、4个开关、3个LED和一个Arduino来制作一个2位加法器。问题是加法器会做两件冲突的事情(至少在我的代码中是这样)，第一种是它只会对一个开关打开一个灯(001)，但是它也需要计算像10+00这样的东西，这意味着只有一个开关会打开，这样它最终会打开两个对应的灯，而不是中间的一个(010)，反之亦然(001)。我知道这与我的if语句的第一部分有关，下面是代码：

int A0Pin = 12;
int A1Pin = 11;
int B0Pin = 10;
int B1Pin = 9;

int LED0Pin = 6;
int LED1Pin = 5;
int LED2Pin = 4;

void setup()
{
  pinMode(A0Pin, INPUT);
  pinMode(A1Pin, INPUT);
  pinMode(B0Pin, INPUT);
  pinMode(B1Pin, INPUT);

  pinMode(LED0Pin, OUTPUT);
  pinMode(LED1Pin, OUTPUT);
  pinMode(LED2Pin, OUTPUT);
}

void loop()
{
  int b1Value = digitalRead(A0Pin);
  int b2Value = digitalRead(A1Pin);
  int b3Value = digitalRead(B0Pin);
  int b4Value = digitalRead(B1Pin);

  digitalWrite(LED0Pin, LOW);
  digitalWrite(LED1Pin, LOW);
  digitalWrite(LED2Pin, LOW);

  if (b1Value == HIGH)
  {
    digitalWrite(LED0Pin,HIGH);
    digitalWrite(LED1Pin,LOW);
    digitalWrite(LED2Pin,LOW);
  }
  if (b2Value == HIGH)
  {
    digitalWrite(LED0Pin,HIGH);
    digitalWrite(LED1Pin,LOW);
    digitalWrite(LED2Pin,LOW);
  }
  if (b3Value == HIGH)
  {
    digitalWrite(LED0Pin,HIGH);
    digitalWrite(LED1Pin,LOW);
    digitalWrite(LED2Pin,LOW);
  }
  if (b4Value == HIGH)
  {
    digitalWrite(LED0Pin,HIGH);
    digitalWrite(LED1Pin,LOW);
    digitalWrite(LED2Pin,LOW);
  }
  if(b1Value == HIGH && b3Value == HIGH )
  {
    digitalWrite(LED0Pin,LOW);
    digitalWrite(LED1Pin,HIGH);
    digitalWrite(LED2Pin,LOW);
  }
  if(b2Value == HIGH && b4Value == HIGH )
  {
    digitalWrite(LED0Pin,LOW);
    digitalWrite(LED1Pin,LOW);
    digitalWrite(LED2Pin,HIGH);
  }
  if(b2Value == HIGH && b3Value == LOW && b4Value == LOW)
  {
   digitalWrite(LED0Pin,LOW);
   digitalWrite(LED1Pin,HIGH);
   digitalWrite(LED2Pin,LOW);
  }
  if(b1Value == LOW && b2Value == LOW && b4Value == HIGH)
  {
    digitalWrite(LED0Pin,LOW);
    digitalWrite(LED1Pin,HIGH);
    digitalWrite(LED2Pin,LOW);
  }
  if(b1Value == HIGH && b2Value == HIGH)
  {
    digitalWrite(LED0Pin,HIGH);
    digitalWrite(LED1Pin,HIGH);
    digitalWrite(LED2Pin,LOW);
  }
  if(b3Value == HIGH && b4Value == HIGH)
  {
    digitalWrite(LED0Pin,LOW);
    digitalWrite(LED1Pin,HIGH);
    digitalWrite(LED2Pin,LOW);
  }
  if(b1Value == HIGH && b2Value == HIGH && b4Value == HIGH)
  {
    digitalWrite(LED0Pin,LOW);
    digitalWrite(LED1Pin,LOW);
    digitalWrite(LED2Pin,HIGH);
   }
  if(b2Value == HIGH && b4Value == HIGH && b2Value == HIGH)
  {
    digitalWrite(LED0Pin,LOW);
    digitalWrite(LED1Pin,LOW);
    digitalWrite(LED2Pin,HIGH);
  }
  if(b1Value == HIGH && b2Value == HIGH && b3Value == HIGH)
  {
    digitalWrite(LED0Pin,HIGH);
    digitalWrite(LED1Pin,LOW);
    digitalWrite(LED2Pin,HIGH);
  }
   if(b3Value == HIGH && b4Value == HIGH && b1Value == HIGH)
  {
    digitalWrite(LED0Pin,HIGH);
    digitalWrite(LED1Pin,LOW);
    digitalWrite(LED2Pin,HIGH);
  }
  if(b1Value == HIGH && b2Value ==
     HIGH && b3Value == HIGH && b4Value == HIGH)
  {
    digitalWrite(LED0Pin,LOW);
    digitalWrite(LED1Pin,HIGH);
    digitalWrite(LED2Pin,HIGH);
  }
  delay(10);
}

请原谅缺乏优化，(这可以在我解决了灯的问题之后)，对优化的任何帮助也将是非常感谢的，但现在我只需要帮助使它，这样的事情就不会被混淆，因为只有一个开关是打开的，导致两个灯都开着，但错了。我在Tinkercad上做的：

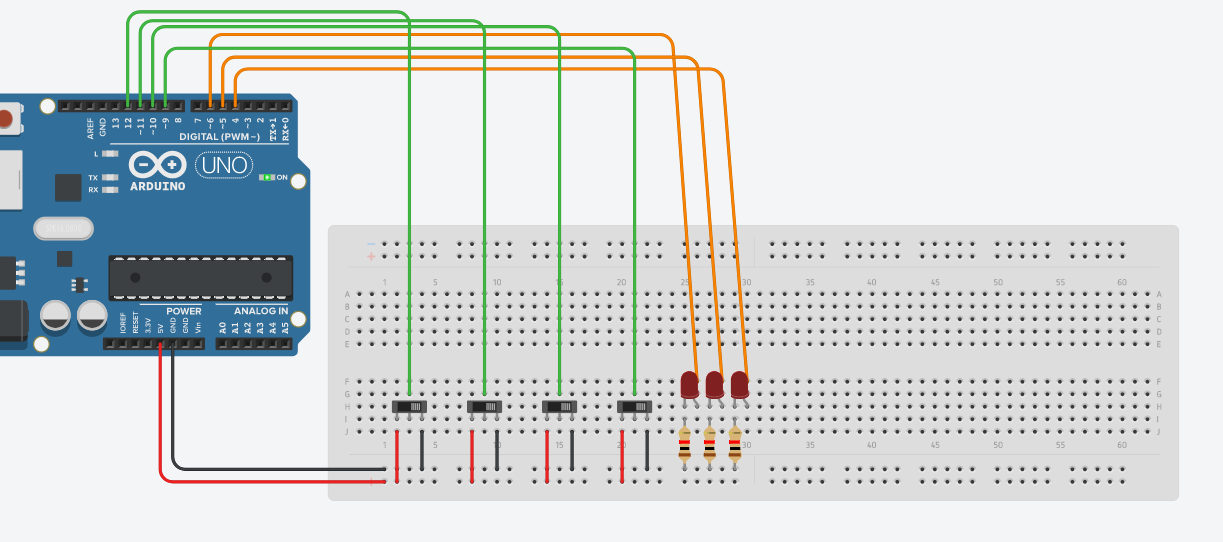

电路图：

​

​

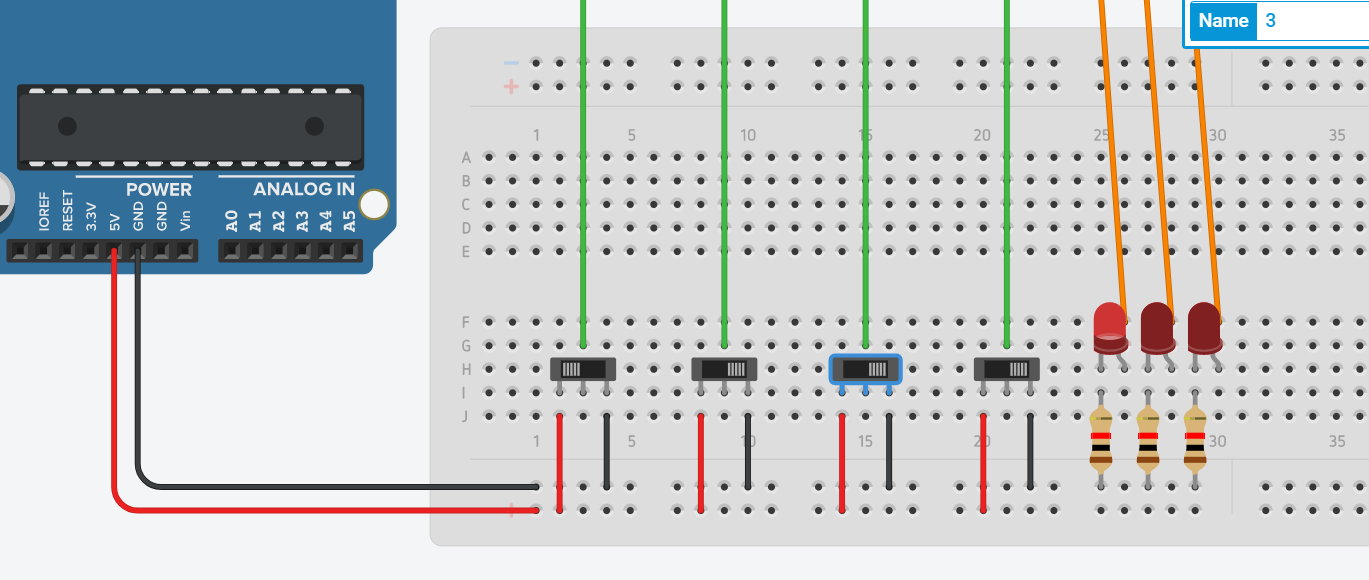

01+01=010

​

​

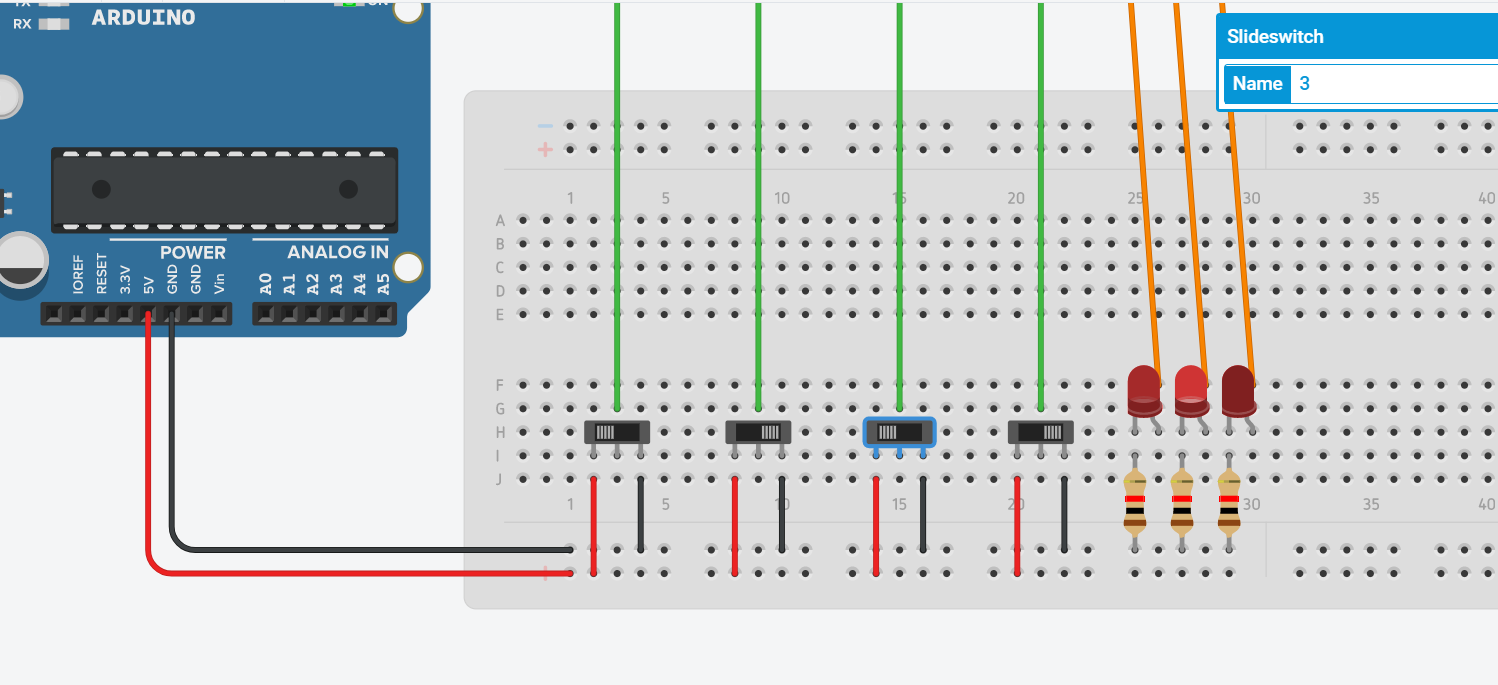

只是第一个开关(01+00=001)

​

​

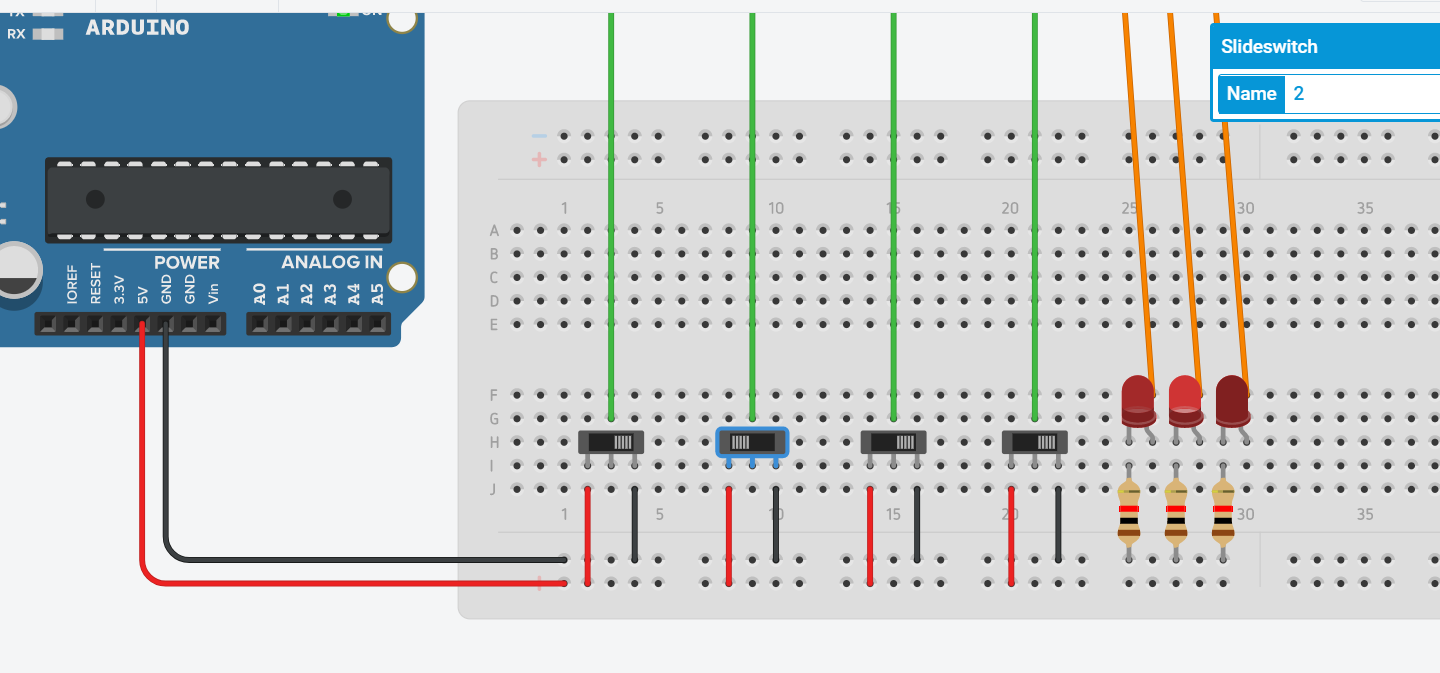

只是第二次打开，但被误解为10+00=010 (或visa相反)

​

​

Answer 1

首先，有比你选择的更好的方法。然而，这个答案将坚持您的方法，并解释您的代码失败的原因。

据我所知，你的做法背后的想法是：

1)覆盖输入不高的情况(即从所有LED的转动开始)。1例。

2)覆盖1输入高的情况。4例。

3)覆盖两个输入量较高的情况。6例。

4)覆盖准确3个输入量高的情况。4例。

5)覆盖所有4种输入都很高的情况。1例。

该方法将起作用，因为步骤5优先于步骤4，步骤4优先于步骤3，依此类推。也就是说，即使您在例如步骤4中设置了一个不正确的输出，它也将由步骤5(如果所有输入都很高)进行校正。

那么你的代码有什么问题呢？

的问题是，你没有涵盖所有的情况，例如，，你从来没有涵盖b1和b4两者都很高。

此外，这里还有一个错误：

if(b2Value == HIGH && b4Value == HIGH && b2Value == HIGH)
   ^^^                                   ^^^

此外，您的代码永远不会像您在这里所做的那样检查低值：

if(b2Value == HIGH && b3Value == LOW && b4Value == LOW)

低值由if-语句的优先级隐式处理。

总之，您必须有初始化加上15个if-语句。

所以你的代码应该是：

  // Handle 1 case with no input high
  digitalWrite(LED0Pin, LOW);
  digitalWrite(LED1Pin, LOW);
  digitalWrite(LED2Pin, LOW);

  // Handle 4 cases with exactly 1 input being high
  if (b1Value == HIGH)
  {
      ...
  }
  else if (b2Value == HIGH)
  {
      ...
  }
  else if (b3Value == HIGH)
  {
      ...
  }
  else if (b4Value == HIGH)
  {
      ...
  }

  // Handle 6 cases with exactly 2 input being high
  if(b1Value == HIGH && b2Value == HIGH )
  {
    ...
  }
  else if(b1Value == HIGH && b3Value == HIGH )
  {
    ...
  }
  else if(b1Value == HIGH && b4Value == HIGH)
  {
    ...
  }
  else if(b2Value == HIGH && b3Value == HIGH)
  {
    ...
  }
  else if(b2Value == HIGH && b4Value == HIGH)
  {
    ...
  }
  else if(b3Value == HIGH && b4Value == HIGH)
  {
    ...
  }

  // Handle 4 cases with exactly 3 input being high
  if(b1Value == HIGH && b2Value == HIGH  && b3Value == HIGH)
  {
      ...
  }
  else if(b1Value == HIGH && b2Value == HIGH  && b4Value == HIGH)
  {
      ...
  }
  else if(b1Value == HIGH && b3Value == HIGH  && b4Value == HIGH)
  {
      ...
  }
  else if(b2Value == HIGH && b3Value == HIGH  && b4Value == HIGH)
  {
      ...
  }

  // Handle 1 cases with exactly 4 input being high
  if(b1Value == HIGH && b2Value == HIGH && b3Value == HIGH && b4Value == HIGH)
  {
      ...
  }

上述说明了为什么您的代码不能工作，以及如何修复它。

但是正如您所看到的，这种方法非常容易出错(也就是说，很容易忽略一个案例)。除此之外，它的性能也很差。因此，我将推荐一种更简单的方法。

int temp = 2 * digitalRead(A1Pin) +
               digitalRead(A0Pin) +
           2 * digitalRead(B1Pin) +
               digitalRead(B0Pin);

output0 = (temp & 1) == 1;
output1 = (temp & 2) == 2;
output2 = (temp & 4) == 4;

Answer 2

引脚有很好的标签：A1Pin、A0Pin等。变量名应该遵循相同的约定：a1Value、a0Value等，这将使if语句更容易理解。

然后，您只需要系统地处理if语句。对于4个输入，有16个可能的组合，每个组合都需要一个if语句。每个if语句都应该检查每个输入值。

所以前两个if语句是

if (a1Value == LOW && a0Value == LOW && b1Value == LOW && b0Value == LOW)
{
    digitalWrite(LED0Pin,LOW);   // 0 + 0 = 0
    digitalWrite(LED1Pin,LOW);
    digitalWrite(LED2Pin,LOW);
}
else if a1Value == LOW && a0Value == LOW && b1Value == LOW && b0Value == HIGH)
{
    digitalWrite(LED0Pin,HIGH);  // 0 + 1 = 1
    digitalWrite(LED1Pin,LOW);
    digitalWrite(LED2Pin,LOW);
}

最后一个if语句是

else if (a1Value == HIGH && a0Value == HIGH && b1Value == HIGH && b0Value == HIGH)
{
    digitalWrite(LED0Pin,LOW);   // 3 + 3 = 6
    digitalWrite(LED1Pin,HIGH);
    digitalWrite(LED2Pin,HIGH);
}

还有13条路要走。

当然还有其他的方法，但我想我可以帮你完成你开始的工作。

一旦代码正常运行，就可以将其发布到code review上，并将得到关于如何优化它的各种建议。

Answer 3

以下是Yunnosch的注释，这就是他的意思，您可以预先计算加法的值，然后将其显示给LED，这大大简化了下面代码应该工作的代码，或者至少可以作为我在一个示例中为您解释逻辑的指南，希望它能有所帮助。

注意:由于我不是在Arduino的前面，所以这段代码没有经过测试，但是它确实编译了。

int A0Pin = 12;
int A1Pin = 11;
int B0Pin = 10;
int B1Pin = 9;

int LED0Pin = 6;
int LED1Pin = 5;
int LED2Pin = 4;

void setup()
{
  pinMode(A0Pin, INPUT);
  pinMode(A1Pin, INPUT);
  pinMode(B0Pin, INPUT);
  pinMode(B1Pin, INPUT);

  pinMode(LED0Pin, OUTPUT);
  pinMode(LED1Pin, OUTPUT);
  pinMode(LED2Pin, OUTPUT);
}

void loop()
{
  int b1Value = digitalRead(A0Pin);
  int b2Value = digitalRead(A1Pin);
  int b3Value = digitalRead(B0Pin);
  int b4Value = digitalRead(B1Pin);

  // b1 is set to represent 1 and b2 will represent 2 same with b3 and b4 pair
  // lets assume b1 = 1 b2 = 0 the number is 1
  // b3 is set to 1 and b4 is set to 1
  // input : b2|b1 + b4|b3
  //          0| 1    1| 1
  // sum = 1*1 + 0*2 + 1*1 + 1*2 = 4 - which is represented in binary as b100
  int sum = (b1Value * 1) + (b2Value * 2) + (b3Value * 1) + (b4Value * 2);

  if (sum & 0x1) //binary rep b001 - following the example will result in 0
    digitalWrite(LED0Pin, HIGH);
  else
    digitalWrite(LED0Pin, LOW);

  if (sum & 0x2) //binary rep b010 - following the example will result in 0
    digitalWrite(LED1Pin, HIGH);
  else
    digitalWrite(LED1Pin, LOW);

  if (sum & 0x4) //binary rep b100 - following the example will result in 1
    digitalWrite(LED2Pin, HIGH);
  else
    digitalWrite(LED2Pin, LOW);

  delay(10);
}
