UML活动图:带有Pins的信号

Question

• 我想问，是否有可能使用信号，是接收还是发送信号的引脚？
• 这意味着我怎样才能代表通过发送信号发送的电子邮件？

Answer 1

操作针用于发送对象。因此，您可以创建一个对象流到“电子邮件对象”，而控制流可以连接到一个发送事件，该事件将控制进一步的操作流。

​

​

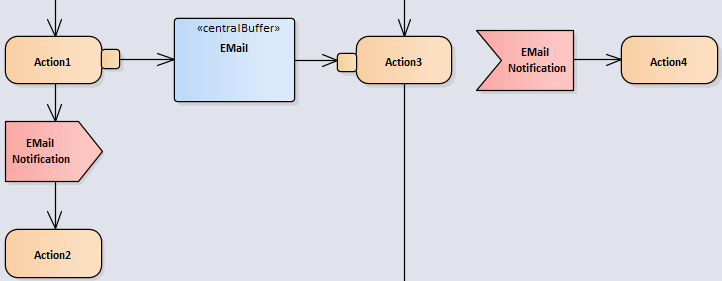

在本例中，Action1将电子邮件写入缓冲区。Action3通过它的InputPin主动地等待电子邮件(并且只有当控制流已经到达它的时候)。

Action1继续通过EMail Notification. This signal is received byAction4` 4‘发送异步信号，并将启动并发流。
