QCustomPlot重绘QCPLayer

Question

我试图弄清楚如何使用QCPLayer只重新绘制图中的某些项目。

qcustomplot 文档声明如下：

如果您经常需要调用一个完整的QCustomPlot::replot，只是因为一个非复杂对象(例如一个项)已经更改，而在图中具有相对静态但复杂的图形，那么可以考虑将定期更改的对象放在自己的层上，并将其模式(QCPLayer::setMode)设置为QCPLayer::lmBuffered。这使得QCustomPlot为该层分配了一个专用的画图缓冲区，并允许使用QCPLayer::replot单独重新绘制它，而不依赖于包含潜在复杂和慢图的其他层。有关详细信息，请参阅相关方法的文档。

这就是我在下面的例子中所要做的：

我正在通过从QCustomPlot继承来创建一个自定义的qcustomplot。

QCustomPlot_custom.h

#pragma once
#include "qcustomplot.h"
#define USING_LAYER false

struct QCPCursor{
   QCPItemLine *hLine;
   QCPItemLine *vLine;
   QCPItemText* cursorText;
};

class QCustomPlot_custom :
   public QCustomPlot
{
   Q_OBJECT
private slots:
   void mouseMove(QMouseEvent*);

public:
   QCustomPlot_custom(QWidget* parent = NULL);
   ~QCustomPlot_custom(){}
private:
   QCPLayer* cursorLayer;
   QCPCursor cursor;
   void manageCursor(double x, double y, QPen pen);
public:
   void init(QVector<double> xdata, QVector<double> ydata);
};

这个类用一些要绘制的数据初始化。它还重载mouseMove事件以控制自定义游标。USING_LAYER设置为true意味着自定义游标被添加到它自己的层(cursorLayer)。

通过将USING_LAYER设置为false，我得到了如下所示的预期效果：

​

​

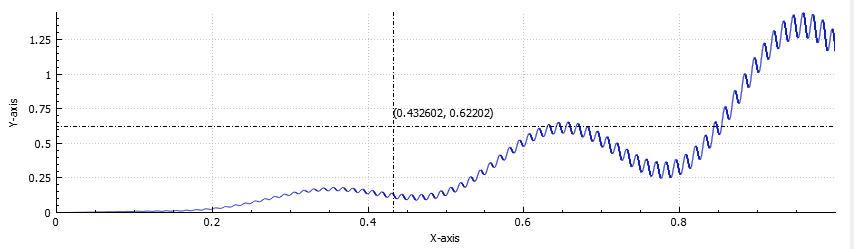

光标由水平和垂直线及坐标显示。

如果我在图中有很多图和/或每个图中的很多点，我将在移动光标时看到一个延迟。(这就是我希望能够通过在一个层中设置光标来重新绘制光标的原因。)

QCustomPlot_custom.cpp

QCustomPlot_custom::QCustomPlot_custom(QWidget* parent)
{
   connect(this, SIGNAL(mouseMove(QMouseEvent*)), this, SLOT(mouseMove(QMouseEvent*)));
   QCustomPlot::setInteraction(QCP::iRangeDrag, true);
   QCustomPlot::setInteraction(QCP::iRangeZoom, true);
   if (USING_LAYER){
      this->addLayer("cursorLayer", 0, QCustomPlot::limAbove);
      cursorLayer = new QCPLayer(this, "cursorLayer");
      cursorLayer->setMode(QCPLayer::lmBuffered);
   }
}

void QCustomPlot_custom::init(QVector<double> xdata, QVector<double> ydata)
{
   this->addGraph();
   this->graph(0)->setData(xdata, ydata);

   QColor colorPen(10, 25, 180, 255);
   QPen pen;
   pen.setWidth(50);
   pen.setColor(colorPen);
   this->graph()->setLineStyle(QCPGraph::lsLine);
   this->graph()->setPen(QPen(colorPen));
   this->xAxis->setLabel("X-axis");
   this->yAxis->setLabel("Y-axis");
   this->rescaleAxes();
   this->replot();
}

void QCustomPlot_custom::mouseMove(QMouseEvent* event)
{
   //Cursor coordinates:
   double x = this->xAxis->pixelToCoord(event->pos().x());
   double y = this->yAxis->pixelToCoord(event->pos().y());
   manageCursor(x, y, QPen(Qt::DashDotLine));
   if (USING_LAYER)
      cursorLayer->replot();
   else
      this->replot();
}

void QCustomPlot_custom::manageCursor(double x, double y, QPen pen)
{
   if (cursor.hLine)
      this->removeItem(cursor.hLine);
   cursor.hLine = new QCPItemLine(this);
   cursor.hLine->setPen(pen);
   cursor.hLine->start->setCoords(-QCPRange::maxRange, y);
   cursor.hLine->end->setCoords(QCPRange::maxRange, y);

   if (cursor.vLine)
      this->removeItem(cursor.vLine);
   cursor.vLine = new QCPItemLine(this);
   cursor.vLine->setPen(pen);
   cursor.vLine->start->setCoords(x, -QCPRange::maxRange);
   cursor.vLine->end->setCoords(x, QCPRange::maxRange);

   //Coordinates as text:
   if (cursor.cursorText)
      this->removeItem(cursor.cursorText);
   cursor.cursorText = new QCPItemText(this);
   cursor.cursorText->setText(QString("(%1, %2)").arg(x).arg(y));
   cursor.cursorText->position->setCoords(QPointF(x, y));
   QPointF pp = cursor.cursorText->position->pixelPosition() + QPointF(50.0, -15.0);
   cursor.cursorText->position->setPixelPosition(pp);
   cursor.cursorText->setFont(QFont(font().family(), 8));

   //Add to layer:
   if (USING_LAYER){
      cursor.hLine->setLayer(cursorLayer);
      cursor.vLine->setLayer(cursorLayer);
      cursor.cursorText->setLayer(cursorLayer);
   }
}

初始化类成员的函数：

void Qt_PlotTest::testPlot(){
   //Create some data and initalize plot:
   QVector<double> yData, xData;
   int imax = 100000;
   for (int i = 0; i < imax; i++){
      double x = double(i) / imax;
      xData.push_back(x);
      yData.push_back(pow(x, 2)*( 1.0 + 0.5*cos(20*x) + 0.1*sin(500*x - 0.1)));
   }
   ui.custom_QWidgetPlot->init(xData, yData);
}

当使用layer方法时，光标不会呈现。我试着理解这些文档，但不清楚如何正确使用QCPLayer。

我该怎么做？

Answer 1

正如@EligijusPupeikis提醒我的那样，每当我移动光标时，我都会删除并重新创建光标。

我不认为这会对我的问题产生任何影响，但显然是这样的，因为重新绘制包含新项的图层需要首先重新绘制地块(源:将检查qcustomplot并添加链接)。

所以我的代码现在看起来如下：

QCustomPlot_custom::QCustomPlot_custom(QWidget* parent)
{
   connect(this, SIGNAL(mouseMove(QMouseEvent*)), this, SLOT(mouseMove(QMouseEvent*)));
   QCustomPlot::setInteraction(QCP::iRangeDrag, true);
   QCustomPlot::setInteraction(QCP::iRangeZoom, true);
}

void QCustomPlot_custom::init(QVector<double> xdata, QVector<double> ydata)
{
   this->addGraph();
   this->graph(0)->setData(xdata, ydata);

   QColor colorPen(10, 25, 180, 255);
   QPen pen;
   pen.setWidth(50);
   pen.setColor(colorPen);
   this->graph()->setLineStyle(QCPGraph::lsLine);
   this->graph()->setPen(QPen(colorPen));
   this->xAxis->setLabel("X-axis");
   this->yAxis->setLabel("Y-axis");
   this->rescaleAxes();
   this->replot();

   if (USING_LAYER){
      this->addLayer("cursorLayer", 0, QCustomPlot::limAbove);
      cursorLayer = this->layer("cursorLayer");
      //cursorLayer = new QCPLayer(this, "cursorLayer");
      cursorLayer->setMode(QCPLayer::lmBuffered);
   }

   //Cursor:
   QPen qpen = QPen(Qt::DashDotLine);
   cursor.hLine = new QCPItemLine(this);
   cursor.hLine->setPen(qpen);
   cursor.vLine = new QCPItemLine(this);
   cursor.vLine->setPen(qpen);
   cursor.cursorText = new QCPItemText(this);
   cursor.cursorText->setFont(QFont(font().family(), 8));

   //Add to layer:
   if (USING_LAYER){
      cursor.hLine->setLayer("cursorLayer");  //"cursorLayer"
      cursor.vLine->setLayer("cursorLayer");
      cursor.cursorText->setLayer("cursorLayer");
   }

}

void QCustomPlot_custom::mouseMove(QMouseEvent* event)
{
   //Cursor coordinates:
   double x = this->xAxis->pixelToCoord(event->pos().x());
   double y = this->yAxis->pixelToCoord(event->pos().y());
   manageCursor(x, y);
   if (USING_LAYER)
      this->layer("cursorLayer")->replot();
   else
      this->replot();
}

void QCustomPlot_custom::manageCursor(double x, double y)
{
   cursor.hLine->start->setCoords(-QCPRange::maxRange, y);
   cursor.hLine->end->setCoords(QCPRange::maxRange, y);

   cursor.vLine->start->setCoords(x, -QCPRange::maxRange);
   cursor.vLine->end->setCoords(x, QCPRange::maxRange);

   cursor.cursorText->setText(QString("(%1, %2)").arg(x).arg(y));
   cursor.cursorText->position->setCoords(QPointF(x, y));
   QPointF pp = cursor.cursorText->position->pixelPosition() + QPointF(50.0, -15.0);
 cursor.cursorText->position->setPixelPosition(pp);
}

作为一个测试，如果我绘制了10000点，并将USING_LAYER设置为false，我将注意到移动鼠标时光标上有明显的滞后。当将其设置为true时，将导致光标的平稳移动。

Answer 2

加层后

this->addLayer("cursorLayer", 0, QCustomPlot::limAbove);

不要调用QCPLayer构造函数来获取层指针。使用提供的带有层或索引名称的getter：

QCustomPlot::layer ( const QString & name) const

QCustomPlot::layer ( int索引) const

cursorLayer = this->layer("cursorLayer");

另外，每个图和项都被添加到currentLayer中，在您的示例中，不是cursorLayer，而是main。您需要更改当前层。

bool QCustomPlot::setCurrentLayer ( const QString & name)

层)

即：

this->setCurrentLayer("cursorLayer");
this->addGraph();
...
this->setCurrentLayer("main");

或者您可以为每个QCPLayerable指定层。

层)

bool bool层：：setLayer( const QString & layerName)

someGraph->setLayer("cursorLayer);
