从POV射线到rgl

Question

我跟踪本教程，通过Meshlab将POV图形导出到STL文件中。我还尝试过将其导出为OBJ格式。从POV图形的创建到Meshlab的导出，一切似乎都很好。

但是，我尝试用readSTL和readOBJ函数在R中呈现rgl包的图形，问题就在这里。

实际上，导出的STL文件是空的：

solid STL generated by MeshLab
endsolid vcg

因此，当然，rgl::readSTL在R中不呈现任何内容。

OBJ文件不是空的，但它不包含任何面(只有顶点和顶点法线)：

####
#
# OBJ File Generated by Meshlab
#
####
# Object blob.obj
#
# Vertices: 8437
# Faces: 0
#
####
vn -0.900372 -0.267658 -0.343060
v -4.000525 2.600000 -0.833225
......

在R中运行rgl::readOBJ之后，渲染只是一个白色的场景，什么都没有。即使没有脸，我们也能得到一些分数。

也许我搞错了这一步。你知不知道：

• 如何导出到Meshlab中的非空STL文件？
• 如何在R中用readOBJ得到点？
• 如何在从Meshlab导出时获取OBJ文件中的faces？
• 如果可能的话，你知道从POV到rgl的另一种方法吗？

更新

我找到了一种在OBJ文件中获取人脸的方法:代替在Meshlab中进行屏蔽的Poisson曲面重建，就像在tuto中所说的，我做曲面重建:球旋转。

但是，rgl::readOBJ会生成以下错误：

Error in order(vlinks[[i]][, 2]) : argument 1 is not a vector

同样的过程允许导出一个非空的STL文件.但是，rgl::readSTL会生成以下错误：

Error in matrix(NA, 3 * n, 3) : invalid 'nrow' value (too large or NA)
In addition: Warning message:
In matrix(NA, 3 * n, 3) : NAs introduced by coercion to integer range

Answer 1

好吧我找到了。

• 按照链接的tuto创建POV中的文件blob.asc
• 在Meshlab中，打开这个文件，并进行曲面重建:在菜单中对->进行旋转，简化和重建。也许以前有一个需要做屏蔽的泊松曲面重建之前，我不知道。
• 将文件导出为STL。检查“二进制编码”(默认选项)，因为rgl::readSTL只读取二进制STL文件，而不是ASCII文件。

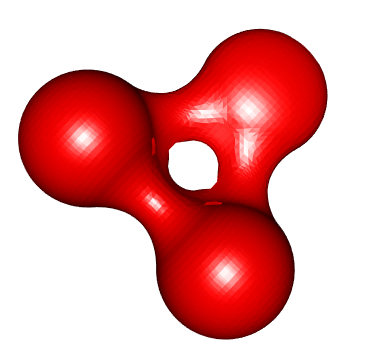

• 在R中，现在你可以做rgl::readSTL了。这样做是可行的：

​

​
