matplotlib:范畴变量的set_yticks和ylim

Question

(Matplotlib版本2.2.2)

我正在绘制一些数据，其中y轴上的值是离散数据。我想做的是设置y轴的类别范围，以包括数据集中没有出现的值。不幸的是，如果数据中没有添加另一个类别，我就没有办法添加它。

另外，我希望设置一个特定的类别顺序，因为它们目前是按照外观顺序排列的。

下面是我目前所拥有的一个MWE：

import matplotlib.pyplot as plt

fig = plt.figure()

ax1 = fig.add_subplot(211)
xs = list(range(10))
ys = ["on", "off", "off", "on","on", "off", "off", "on", "on", "off"]
ax1.plot(xs, ys)

ax2 = fig.add_subplot(212)
xs = list(range(10))
ys = ["on", "on", "on", "on","on", "on", "on", "on", "on", "on"]
ax2.plot(xs, ys)

fig.show()

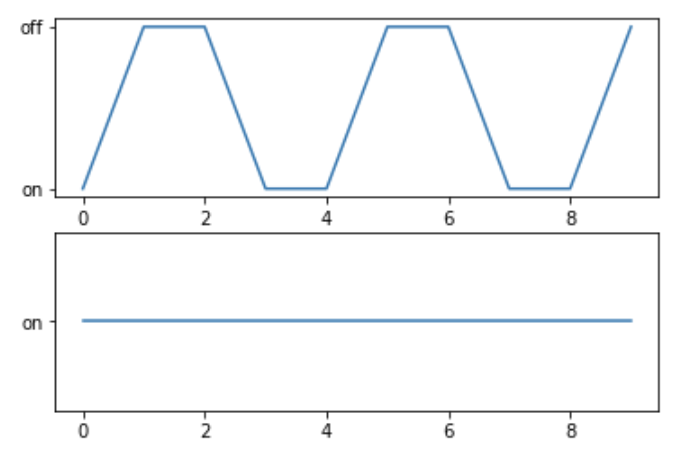

它产生以下输出：

​

我还想在底部地块的y轴上展示"off“。

当前解决方案(不优雅，希望帮助)：

到目前为止，我的quickfix解决方案是:按照我想要的顺序添加一条包含类别名称的行和不在可见区域的x坐标值(当x-坐标是数字时，我可以很容易地做到这一点，因为我可以设置限制)。不过，我希望有一个更优雅的解决方案(使用实际的API左右)。当x轴也是离散的时候，这个解也是不可能的，因为它不可能设置限制，afaik。

Quickfix源代码(如果有人可以使用它)：

...
ax2 = fig.add_subplot(212)
xs = list(range(10))
ys = ["on", "on", "on", "on","on", "on", "on", "on", "on", "on"]
ax2.set_xlim([0,(len(xs)-1)])
ax2.plot(xs, ys)
categories_in_order = ["on", "error", "off", "extra"]
ax2.plot([-100] * len(categories_in_order), categories_in_order)
...

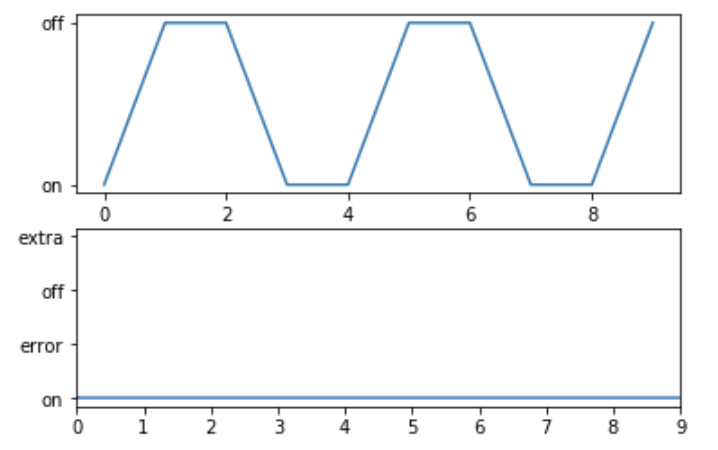

生产：

​

Answer 1

使用数值仍然可以限制分类轴。本质上，每一个范畴都是一个整数0,1,2，…，N-1在轴上.你可以打电话给set_ylim

ax2.set_ylim(-.05, 1.05)

或者在这种情况下，复制其他轴的限制也是有意义的，

ax2.set_ylim(ax.get_ylim())

更好的是，在子图之间共享y轴，例如在调用子图时使用sharey=True。

然后，您也可以将滴答设置为您想要的类别。

ax2.set_yticks(["off", "on"])

我目前不知道如何为类别生成“占位符”。因此，实际上，顺序将由设置数据的顺序决定。但在这种情况下，一个简单的选择是将轴倒转，

ax2.invert_yaxis()

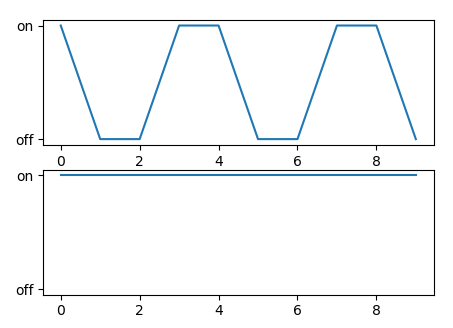

总计：

import matplotlib.pyplot as plt

fig, (ax1,ax2) = plt.subplots(nrows=2, sharey=True) #

xs = list(range(10))
ys = ["on", "off", "off", "on","on", "off", "off", "on", "on", "off"]
ax1.plot(xs, ys)

xs = list(range(10))
ys = ["on", "on", "on", "on","on", "on", "on", "on", "on", "on"]
ax2.plot(xs, ys)
ax2.set_yticks(["off", "on"])
ax2.invert_yaxis()


plt.show()

​

​
