gmsh中的重复结构曲面/网格

Question

我试图从gmsh中的一个简单的几何形状构建一个大的结构，我想使用一个结构化的(四边形)网格。我首先创建这个形状，然后根据需要复制和翻译它，以构建我的最终结构。

问题是，即使我将原始形状的线条和表面定义为超限，一旦复制和翻译它，这个属性就会丢失。检查这个正方形的示例代码：

Point(1) = {0, 0, 0, 1};
Point(2) = {0, 1, 0, 1};
Point(3) = {1, 1, 0, 1};
Point(4) = {1, 0, 0, 1};
Line(1) = {1, 2};
Line(2) = {2, 3};
Line(3) = {3, 4};
Line(4) = {4, 1};
Line Loop(5) = {1, 2, 3, 4};
Plane Surface(6) = {5};

Transfinite Line {1, 2, 3, 4} = 10 Using Progression 1;
Transfinite Surface {6};
Recombine Surface {6};

Translate {0, 1, 0} {
  Duplicata { Surface{6}; }
}

我使用结构化网格获取原始的正方形，但复制的网格不具有此属性。当我复制表面时，是否有可能保留结构化网格？

编辑:似乎没有可能复制一个结构化的卷或表面。问题是，这些性质直接关系到网格本身，而不是几何。网格不能被复制。

Answer 1

这是可能的。

您可以使用GMSH Geometry.CopyMeshingMethod属性，该属性负责复制复制或转换的几何实体的网格方法。默认情况下，它被关闭。要打开它，只需将下面的行添加到GEO文件的开头。

Geometry.CopyMeshingMethod = 1;

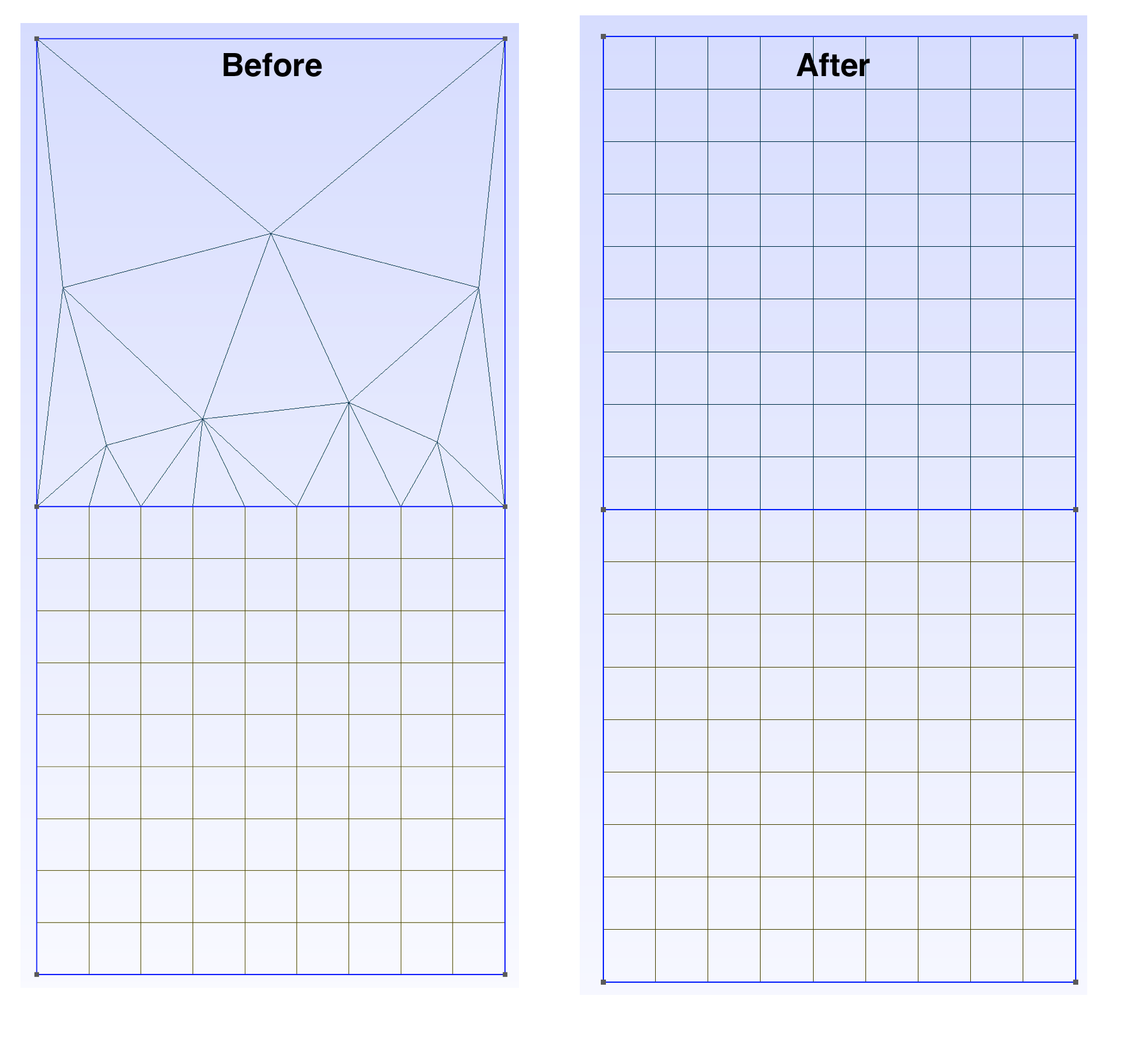

现在，比较一下：

​

​

在GMSH 3.0.5上进行了测试，但应该适用于任何现代版本。

Answer 2

这个修复(使用"Geometry.CopyMeshingMethod = 1;")起作用，除非您使用OpenCASCADE来定义几何。

只需将“SetFactory(”OpenCASCADE“)”包含在脚本的开头，就会发现它失败了。
