SPARX企业架构师-导入带有黑色背景的透明映像导出

Question

当将具有透明背景的图像导入到Enterprise中时，它在设计器中以透明的方式显示，但在导出或复制图像时，例如。进入文字，然后图像有一个黑色的背景。

这就是它在“火花企业架构师设计师”中的样子：

​

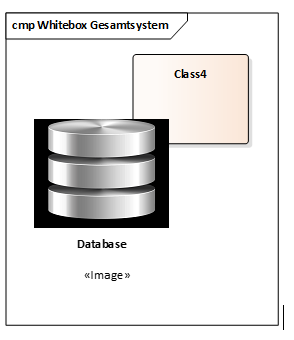

在这里，它的外观，当复制和粘贴成文字。

​

如果不能导入透明背景的图像，另一种解决方案是使用类似格林斯潘这样的工具复制图表，但这里的问题是，这不会创建我们需要的标题的边框。我找不出如何在设计师中显示边框。

有没有人遇到过类似的问题，并找到了解决方案，要么使图像透明，要么在设计人员中显示带有标题的边框？

Answer 1

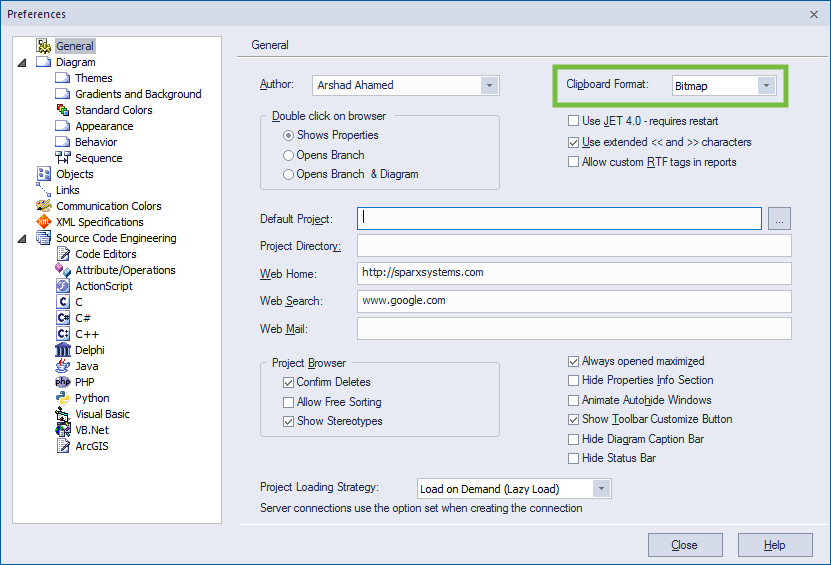

如果需要保留剪贴板中的透明图像，请转到Preferences -> General ->剪贴板格式并将其转换为位图。现在，如果您保存一个图像到剪贴板，它将保持透明度。

​

或

尝试Cntrl + T (快照用于保存图表)并将其保存为bmp或png。使用保存的图表，它将保持透明度。

但是，如果您需要图表框架或剪贴板中的标题或复制的图像的边框，则需要启用diagram框架选项。

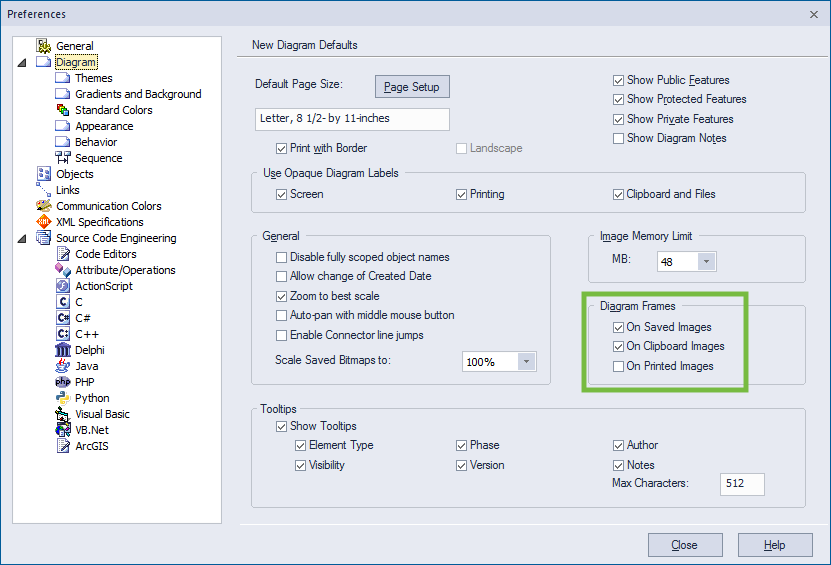

转到首选项->图选项卡->图表框架Secion

​

​

在EA图图形用户界面中，如果需要的话，可以启用该frame.Alternatively。

Answer 2

将图表导出为图像，并在Word中使用该图像。

导出为图像应该保持透明的背景。

我注意到了复制粘贴文字时的奇怪行为。在我看来，输出到图片总是更可靠。
