优化和未优化构建的KCachegrind输出

Question

我在以下代码生成的可执行文件上运行valgrind --tool=callgrind ./executable：

#include <cstdlib>
#include <stdio.h>
using namespace std;

class XYZ{
public:
    int Count() const {return count;}
    void Count(int val){count = val;}
private:
    int count;
};

int main() {
    XYZ xyz;
    xyz.Count(10000);
    int sum = 0;
    for(int i = 0; i < xyz.Count(); i++){
//My interest is to see how the compiler optimizes the xyz.Count() call
        sum += i;
    }
    printf("Sum is %d\n", sum);
    return 0;
}

我使用以下选项构建了一个debug：-fPIC -fno-strict-aliasing -fexceptions -g -std=c++14。release构建具有以下选项：-fPIC -fno-strict-aliasing -fexceptions -g -O2 -std=c++14。

运行valgrind会生成两个转储文件。当在KCachegrind中查看这些文件(一个用于调试可执行文件，另一个用于发行可执行文件)时，调试构建是可以理解的，如下所示：

​

​

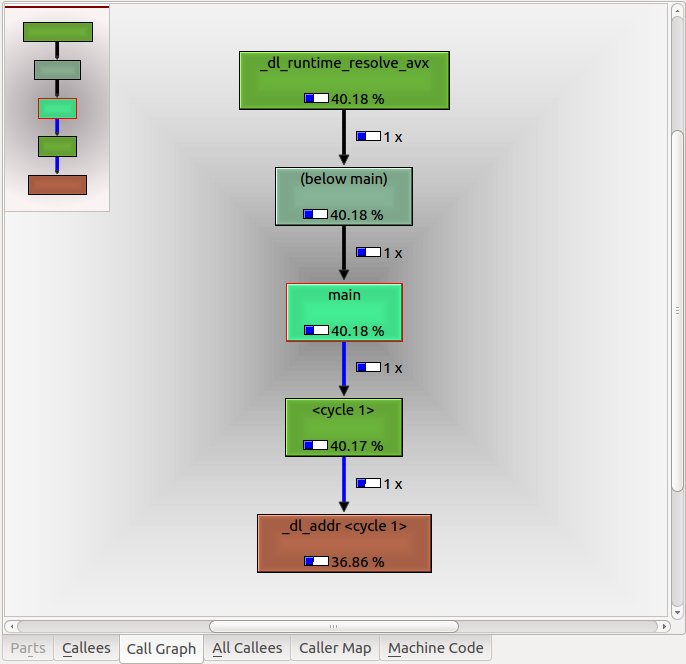

正如预期的那样，函数XYZ::Count() const被调用10001次。但是，优化的版本构建更难破译，并且不清楚函数被调用了多少次。我知道函数调用可能是inlined。但是，人们怎么知道它实际上已经被隐匿了呢？发布版本的调用图如下所示：

​

​

从XYZ::Count() const的角度看，似乎根本没有函数main()的迹象。

我的问题是：

(1)如果不查看调试/发布版本生成的汇编语言代码，并且使用KCachegrind，如何计算一个特定函数调用多少次(在本例中为XYZ::Count() const)？在上面的版本构建调用图中，该函数甚至不被调用一次。

(2)是否有办法了解KCachegrind为发布/优化构建提供的调用图和其他细节？我已经看过了KCachegrind手册在https://docs.kde.org/trunk5/en/kdesdk/kcachegrind/kcachegrind.pdf，但我想知道是否有一些有用的黑客/经验规则，人们应该寻找在发行版的构建。

Answer 1

valgrind的输出很容易理解:正如valgrind+kcachegrind告诉您的那样，这个函数在版本构建中根本没有被调用。

问题是，你所谓的电话是什么意思？如果一个函数是内联的，它是否仍然“被调用”？实际上，情况要复杂得多，就像乍一看一样，你的例子也不是那么简单。

Count()在发行版构建中有内联吗？当然，算是吧。在优化过程中，代码转换通常是非常显著的，就像在您的案例中一样--最好的判断方法是查看结果的汇编程序 (这里是clang)：

main:                                   # @main
        pushq   %rax
        leaq    .L.str(%rip), %rdi
        movl    $49995000, %esi         # imm = 0x2FADCF8
        xorl    %eax, %eax
        callq   printf@PLT
        xorl    %eax, %eax
        popq    %rcx
        retq
.L.str:
        .asciz  "Sum is %d\n"

您可以看到，main根本不执行for-循环，而是打印结果(49995000)，这是在优化期间计算的，因为在编译期间迭代的次数是已知的。

那么Count()是内联的吗？是的，在优化的第一步中的某个地方，但是代码变得完全不同了--在最终的汇编程序中没有Count()被内联的地方。

那么，当我们对编译器“隐藏”迭代次数时，会发生什么呢？例如通过命令行传递：

...
int main(int argc,  char* argv[]) {
   XYZ xyz;
   xyz.Count(atoi(argv[1]));
...

在结果的汇编程序中，我们仍然没有遇到for-循环，因为优化器可以知道，Count()的调用没有副作用，因此优化了整个过程：

main:                                   # @main
        pushq   %rbx
        movq    8(%rsi), %rdi
        xorl    %ebx, %ebx
        xorl    %esi, %esi
        movl    $10, %edx
        callq   strtol@PLT
        testl   %eax, %eax
        jle     .LBB0_2
        leal    -1(%rax), %ecx
        leal    -2(%rax), %edx
        imulq   %rcx, %rdx
        shrq    %rdx
        leal    -1(%rax,%rdx), %ebx
.LBB0_2:
        leaq    .L.str(%rip), %rdi
        xorl    %eax, %eax
        movl    %ebx, %esi
        callq   printf@PLT
        xorl    %eax, %eax
        popq    %rbx
        retq
.L.str:
        .asciz  "Sum is %d\n"

优化器给出了求和(n-1)*(n-2)/2的公式i=0..n-1！

现在让我们将Count()的定义隐藏在一个单独的翻译单元class.cpp中，这样优化器就无法看到它的定义：

class XYZ{
public:
    int Count() const;//definition in separate translation unit
...

现在，我们在每次迭代中都得到了for-循环和对Count()的调用，汇编程序最重要的部分是：

.L6:
        addl    %ebx, %ebp
        addl    $1, %ebx
.L3:
        movq    %r12, %rdi
        call    XYZ::Count() const@PLT
        cmpl    %eax, %ebx
        jl      .L6

在每个迭代步骤中，Count()的结果(在%rax中)与当前计数器(在%ebx中)进行比较。现在，如果我们以val差制运行它，我们可以在被调用的列表中看到，XYZ::Count()被称为10001 times。

然而，对于现代工具链来说，仅仅看到单个翻译单元的汇编程序是不够的，还有一种叫做link-time-optimization的东西。我们可以通过沿着这条线建造一些地方来使用它：

gcc -fPIC -g -O2 -flto -o class.o -c class.cpp
gcc -fPIC -g -O2 -flto -o test.o  -c test.cpp
gcc -g -O2 -flto -o test_r class.o test.o

我们再次看到，没有调用Count()！

然而，看看机器代码(这里我使用了gcc，我的clang-安装似乎与lto有问题)：

00000000004004a0 <main>:
  4004a0:   48 83 ec 08             sub    $0x8,%rsp
  4004a4:   48 8b 7e 08             mov    0x8(%rsi),%rdi
  4004a8:   ba 0a 00 00 00          mov    $0xa,%edx
  4004ad:   31 f6                   xor    %esi,%esi
  4004af:   e8 bc ff ff ff          callq  400470 <strtol@plt>
  4004b4:   85 c0                   test   %eax,%eax
  4004b6:   7e 2b                   jle    4004e3 <main+0x43>
  4004b8:   89 c1                   mov    %eax,%ecx
  4004ba:   31 d2                   xor    %edx,%edx
  4004bc:   31 c0                   xor    %eax,%eax
  4004be:   66 90                   xchg   %ax,%ax
  4004c0:   01 c2                   add    %eax,%edx
  4004c2:   83 c0 01                add    $0x1,%eax
  4004c5:   39 c8                   cmp    %ecx,%eax
  4004c7:   75 f7                   jne    4004c0 <main+0x20>
  4004c9:   48 8d 35 a4 01 00 00    lea    0x1a4(%rip),%rsi        # 400674 <_IO_stdin_used+0x4>
  4004d0:   bf 01 00 00 00          mov    $0x1,%edi
  4004d5:   31 c0                   xor    %eax,%eax
  4004d7:   e8 a4 ff ff ff          callq  400480 <__printf_chk@plt>
  4004dc:   31 c0                   xor    %eax,%eax
  4004de:   48 83 c4 08             add    $0x8,%rsp
  4004e2:   c3                      retq
  4004e3:   31 d2                   xor    %edx,%edx
  4004e5:   eb e2                   jmp    4004c9 <main+0x29>
  4004e7:   66 0f 1f 84 00 00 00    nopw   0x0(%rax,%rax,1)

我们可以看到，对函数Count()的调用是内联的，但是-还有一个for-循环(我猜这是gcc对clang的调用)。

但是您最感兴趣的是:函数Count()只被“调用”一次-它的值保存到注册%ecx，而循环实际上是：

  4004c0:   01 c2                   add    %eax,%edx
  4004c2:   83 c0 01                add    $0x1,%eax
  4004c5:   39 c8                   cmp    %ecx,%eax
  4004c7:   75 f7                   jne    4004c0 <main+0x20>

这也是在Kcachegrid的帮助下所能看到的，如果valgrind是使用选项‘--dump-instr=yes运行的。

Answer 2

在callgrind.out文件中搜索XYZ::Count()，查看valgrind是否记录了该函数的任何事件。

grep "XYZ::Count()" callgrind.out | more

如果您在回调文件中找到函数名，那么重要的是要知道kcache差事隐藏函数的权重很小。参见：在kcache差使调用图中显示所有函数调用的答案
