代理统计: qtime，ctime，rtime，ttime？

Question

在HAProxy 1.6.3-1 ubuntu0.1后面运行一个web应用程序，我将得到0,0,0,2704的haproxy stats qtime,ctime,rtime,ttime值。

来自docs (https://www.haproxy.org/download/1.6/doc/management.txt)：

 58. qtime [..BS]: the average queue time in ms over the 1024 last requests
 59. ctime [..BS]: the average connect time in ms over the 1024 last requests
 60. rtime [..BS]: the average response time in ms over the 1024 last requests
     (0 for TCP)
 61. ttime [..BS]: the average total session time in ms over the 1024 last requests

我预计响应时间在0-10毫秒范围内。2704毫秒的ttime似乎不切实际地高。是否有可能单位关闭，这是2704微秒，而不是2704万秒？

第二，ttime甚至与qtime+ctime+rtime并不接近，这似乎令人怀疑。总响应时间不是队列、连接和响应时间的总和吗？其他时间是什么，包括在总数中，但不包括队列/连接/响应？为什么我的响应时间可以是<1ms，而我的总响应时间是2704 ms？

这是我完整的csv数据：

$ curl "http://localhost:9000/haproxy_stats;csv"
# pxname,svname,qcur,qmax,scur,smax,slim,stot,bin,bout,dreq,dresp,ereq,econ,eresp,wretr,wredis,status,weight,act,bck,chkfail,chkdown,lastchg,downtime,qlimit,pid,iid,sid,throttle,lbtot,tracked,type,rate,rate_lim,rate_max,check_status,check_code,check_duration,hrsp_1xx,hrsp_2xx,hrsp_3xx,hrsp_4xx,hrsp_5xx,hrsp_other,hanafail,req_rate,req_rate_max,req_tot,cli_abrt,srv_abrt,comp_in,comp_out,comp_byp,comp_rsp,lastsess,last_chk,last_agt,qtime,ctime,rtime,ttime,
http-in,FRONTEND,,,4707,18646,50000,5284057,209236612829,42137321877,0,0,997514,,,,,OPEN,,,,,,,,,1,2,0,,,,0,4,0,2068,,,,0,578425742,0,997712,22764,1858,,1561,3922,579448076,,,0,0,0,0,,,,,,,,
servers,server1,0,0,0,4337,20000,578546476,209231794363,41950395095,,0,,22861,1754,95914,0,no check,1,1,0,,,,,,1,3,1,,578450562,,2,1561,,6773,,,,0,578425742,0,198,0,0,0,,,,29,1751,,,,,0,,,0,0,0,2704,
servers,BACKEND,0,0,0,5919,5000,578450562,209231794363,41950395095,0,0,,22861,1754,95914,0,UP,1,1,0,,0,320458,0,,1,3,0,,578450562,,1,1561,,3922,,,,0,578425742,0,198,22764,1858,,,,,29,1751,0,0,0,0,0,,,0,0,0,2704,
stats,FRONTEND,,,2,5,2000,5588,639269,8045341,0,0,29,,,,,OPEN,,,,,,,,,1,4,0,,,,0,1,0,5,,,,0,5374,0,29,196,0,,1,5,5600,,,0,0,0,0,,,,,,,,
stats,BACKEND,0,0,0,1,200,196,639269,8045341,0,0,,196,0,0,0,UP,0,0,0,,0,320458,0,,1,4,0,,0,,1,0,,5,,,,0,0,0,0,196,0,,,,,0,0,0,0,0,0,0,,,0,0,0,0,

Answer 1

在haproxy >2中，您现在得到两个值n / n，即滑动窗口中的最大值和该窗口的平均值。在所有示例窗口中，最大值将保持为最大值，直到找到更高的值为止。在1.8岁时，你只能得到平均水平。

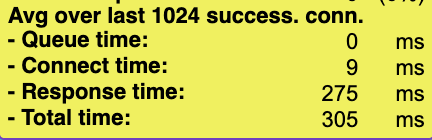

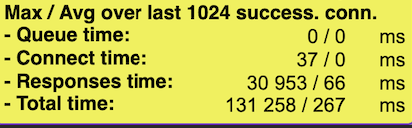

haproxy 2 v1.8的例子。注意，这些代理的使用非常不同，负载也有很大的不同。

​

​

​

​

因此，看起来平均响应时间至少自上次重新启动以来是66m和275 at。

平均数计算如下：

data time + cumulative http connections - 1 / cumulative http connections

这可能不是一个完美的分析，所以如果有人有改进，它将是感激的。这是为了显示我是如何找到上面的答案的，这样你就可以用它来收集更多关于你询问的其他计数器的信息。这些信息大部分是从阅读stats.c中收集的。您询问的计数器是定义的这里。

unsigned int q_time, c_time, d_time, t_time; /* sums of conn_time, queue_time, data_time, total_time */
unsigned int qtime_max, ctime_max, dtime_max, ttime_max; /* maximum of conn_time, queue_time, data_time, total_time observed */```

stats页值是从以下代码生成的：

if (strcmp(field_str(stats, ST_F_MODE), "http") == 0)
            chunk_appendf(out, "<tr><th>- Responses time:</th><td>%s / %s</td><td>ms</td></tr>",
                      U2H(stats[ST_F_RT_MAX].u.u32), U2H(stats[ST_F_RTIME].u.u32));
            chunk_appendf(out, "<tr><th>- Total time:</th><td>%s / %s</td><td>ms</td></tr>",
                  U2H(stats[ST_F_TT_MAX].u.u32), U2H(stats[ST_F_TTIME].u.u32));

你问了所有的柜台，但我会集中在一个。从上面的片段中可以看到，“响应时间：”ST_F_RT_MAX和ST_F_RTIME是在stats页面上分别显示为n (rtime_max) / n (rtime)的值。它们的定义如下：

[ST_F_RT_MAX] = { .name = "rtime_max", .desc = "Maximum observed time spent waiting for a server response, in milliseconds (backend/server)" },
[ST_F_RTIME] = { .name = "rtime", .desc = "Time spent waiting for a server response, in milliseconds, averaged over the 1024 last requests (backend/server)" },

它们在代码中的case语句中设置了一个“度量”值(除其他外)：

case ST_F_RT_MAX:
    metric = mkf_u32(FN_MAX, sv->counters.dtime_max);
    break;
case ST_F_RTIME:
    metric = mkf_u32(FN_AVG, swrate_avg(sv->counters.d_time, srv_samples_window));
    break;

这些度量值使我们很好地了解了stats页面告诉我们的内容。“响应时间： / 0”ST_F_RT_MAX中的第一个值是一些最大值等待时间。“响应时间:0/ ”ST_F_RTIME中的第二个值是每个连接的平均时间。这是一个时间窗口内的最大值和平均值，也就是不管你需要多长时间才能得到1024个连接。

例如“响应时间: 10000 / 20"：

• 在过去1024个连接中花费的最大等待时间(包括http保持活动时间在内的最大值达到10秒)
• 过去1024个连接的平均时间为20 the

所以对于所有的意图和目的

rtime_max = dtime_max
rtime = swrate_avg(d_time, srv_samples_window)

这就引出了一个问题：dtime_max、d_time和srv_sample_window是什么？这些是数据时间窗口，我不知道这些时间值是如何设置的，但在表面上，对于最后1024个连接来说，这是“一段时间”。正如所指出的，这里保持活动的时间包含在最大值中，这就是为什么数字很高的原因。

既然我们知道ST_F_RT_MAX是一个最大值，而ST_F_RTIME是一个平均值，那么平均是什么呢？

/* compue time values for later use */
if (selected_field == NULL || *selected_field == ST_F_QTIME ||
    *selected_field == ST_F_CTIME || *selected_field == ST_F_RTIME ||
    *selected_field == ST_F_TTIME) {
    srv_samples_counter = (px->mode == PR_MODE_HTTP) ? sv->counters.p.http.cum_req : sv->counters.cum_lbconn;
    if (srv_samples_counter < TIME_STATS_SAMPLES && srv_samples_counter > 0)
        srv_samples_window = srv_samples_counter;
}

TIME_STATS_SAMPLES值定义为

#define TIME_STATS_SAMPLES 512
unsigned int srv_samples_window = TIME_STATS_SAMPLES;

在模式中，http srv_sample_counter是sv->counters.p.http.cum_req。http.cum_req被定义为ST_F_REQ_TOT。

[ST_F_REQ_TOT]  = { .name = "req_tot",  .desc = "Total number of HTTP requests processed by this object since the worker process started" },

例如，如果http.cum_req的值为10，则srv_sample_counter为10。该示例似乎是对给定后端服务器的给定示例窗口的成功请求数。d_time (数据时间)被传递为“和”，并被计算为某个非负值或它被计算为一个错误。我以为我找到了如何创建d_time的代码，但我不确定，所以我没有包括它。

/* Returns the average sample value for the sum <sum> over a sliding window of
 * <n> samples. Better if <n> is a power of two. It must be the same <n> as the
 * one used above in all additions.
 */
static inline unsigned int swrate_avg(unsigned int sum, unsigned int n)
{
    return (sum + n - 1) / n;
}
