把海洋填成地图

Question

我试图在matplotlib.Basemap上绘制1x1度的数据，我想用白色填充海洋。然而，为了使海洋的边界遵循matplotlib绘制的海岸线，白色海洋掩模的分辨率应该远远高于我的数据的分辨率。

在搜索了很长一段时间之后，我尝试了两种可能的解决方案：

(1) maskoceans()和is_land()函数，但由于我的数据分辨率低于basemap绘制的地图，因此在边缘看起来不太好。我也不想将数据内插到更高的分辨率。

(2) m.drawlsmask()，但由于zorder不能被指定，所以pcolormesh图总是覆盖在掩码上。

这段代码

import numpy as np
import matplotlib.pyplot as plt
import mpl_toolkits.basemap as bm

#Make data
lon = np.arange(0,360,1)
lat = np.arange(-90,91,1)
data = np.random.rand(len(lat),len(lon))

#Draw map
plt.figure()
m = bm.Basemap(resolution='i',projection='laea', width=1500000, height=2900000, lat_ts=60, lat_0=72, lon_0=319)
m.drawcoastlines(linewidth=1, color='white')
data, lon = bm.addcyclic(data,lon)
x,y = m(*np.meshgrid(lon,lat))
plt.pcolormesh(x,y,data)
plt.savefig('1.png',dpi=300)

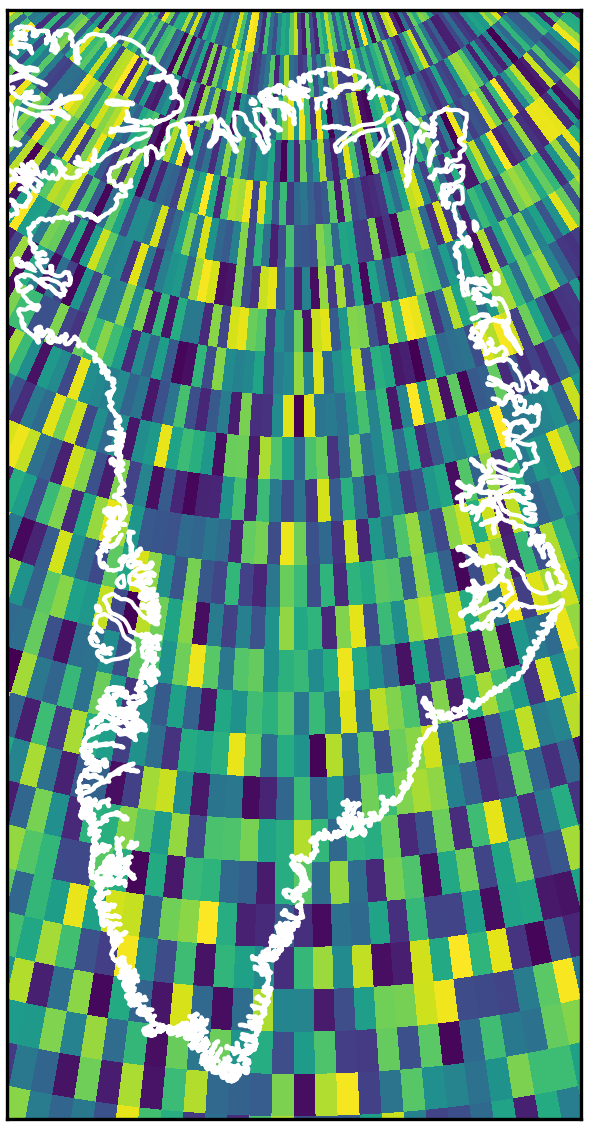

生成以下图像：

​

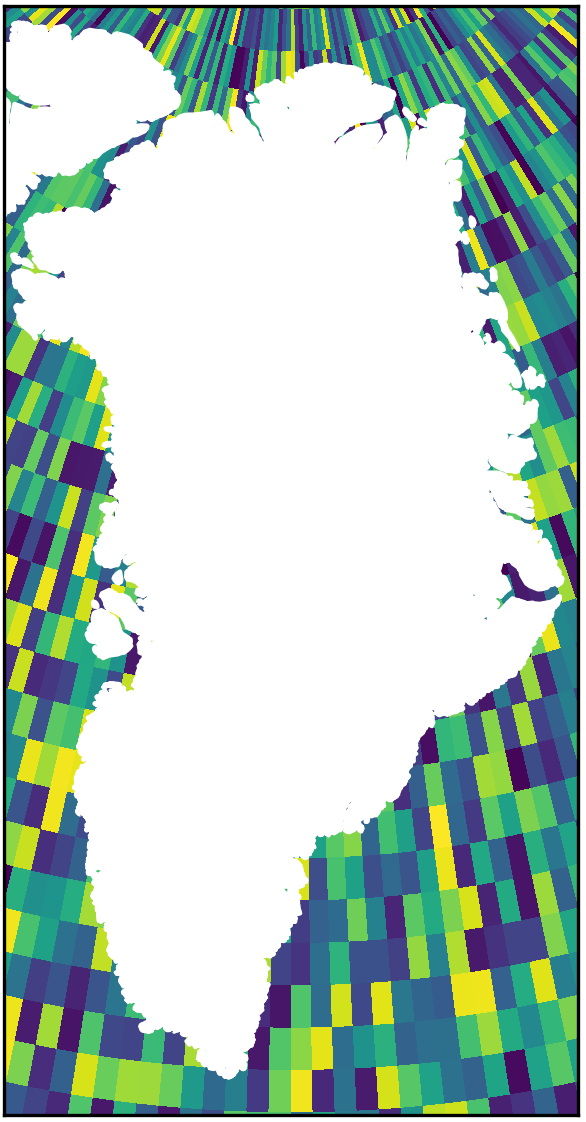

添加m.fillcontinents(color='white')生成以下图像，这是我所需要的，但要填满海洋，而不是陆地。

​

编辑

m.drawmapboundary(fill_color='lightblue')也充满了土地，因此不能使用。

希望的结果是海洋是白色的，而我用plt.pcolormesh(x,y,data)绘制的图则显示在陆地上。

Answer 1

对于这个问题，我找到了一个更好的解决方案，它使用地图中海岸线所定义的多边形来生成覆盖海洋区域的matplotlib.PathPatch。这个解决方案的分辨率要好得多，而且速度快得多：

from matplotlib import pyplot as plt
from mpl_toolkits import basemap as bm
from matplotlib import colors
import numpy as np
import numpy.ma as ma
from matplotlib.patches import Path, PathPatch

fig, ax = plt.subplots()

lon_0 = 319
lat_0 = 72

##some fake data
lons = np.linspace(lon_0-60,lon_0+60,10)
lats = np.linspace(lat_0-15,lat_0+15,5)
lon, lat = np.meshgrid(lons,lats)
TOPO = np.sin(np.pi*lon/180)*np.exp(lat/90)

m = bm.Basemap(resolution='i',projection='laea', width=1500000, height=2900000, lat_ts=60, lat_0=lat_0, lon_0=lon_0, ax = ax)
m.drawcoastlines(linewidth=0.5)

x,y = m(lon,lat)
pcol = ax.pcolormesh(x,y,TOPO)

##getting the limits of the map:
x0,x1 = ax.get_xlim()
y0,y1 = ax.get_ylim()
map_edges = np.array([[x0,y0],[x1,y0],[x1,y1],[x0,y1]])

##getting all polygons used to draw the coastlines of the map
polys = [p.boundary for p in m.landpolygons]

##combining with map edges
polys = [map_edges]+polys[:]

##creating a PathPatch
codes = [
    [Path.MOVETO] + [Path.LINETO for p in p[1:]]
    for p in polys
]
polys_lin = [v for p in polys for v in p]
codes_lin = [c for cs in codes for c in cs]
path = Path(polys_lin, codes_lin)
patch = PathPatch(path,facecolor='white', lw=0)

##masking the data:
ax.add_patch(patch)

plt.show()

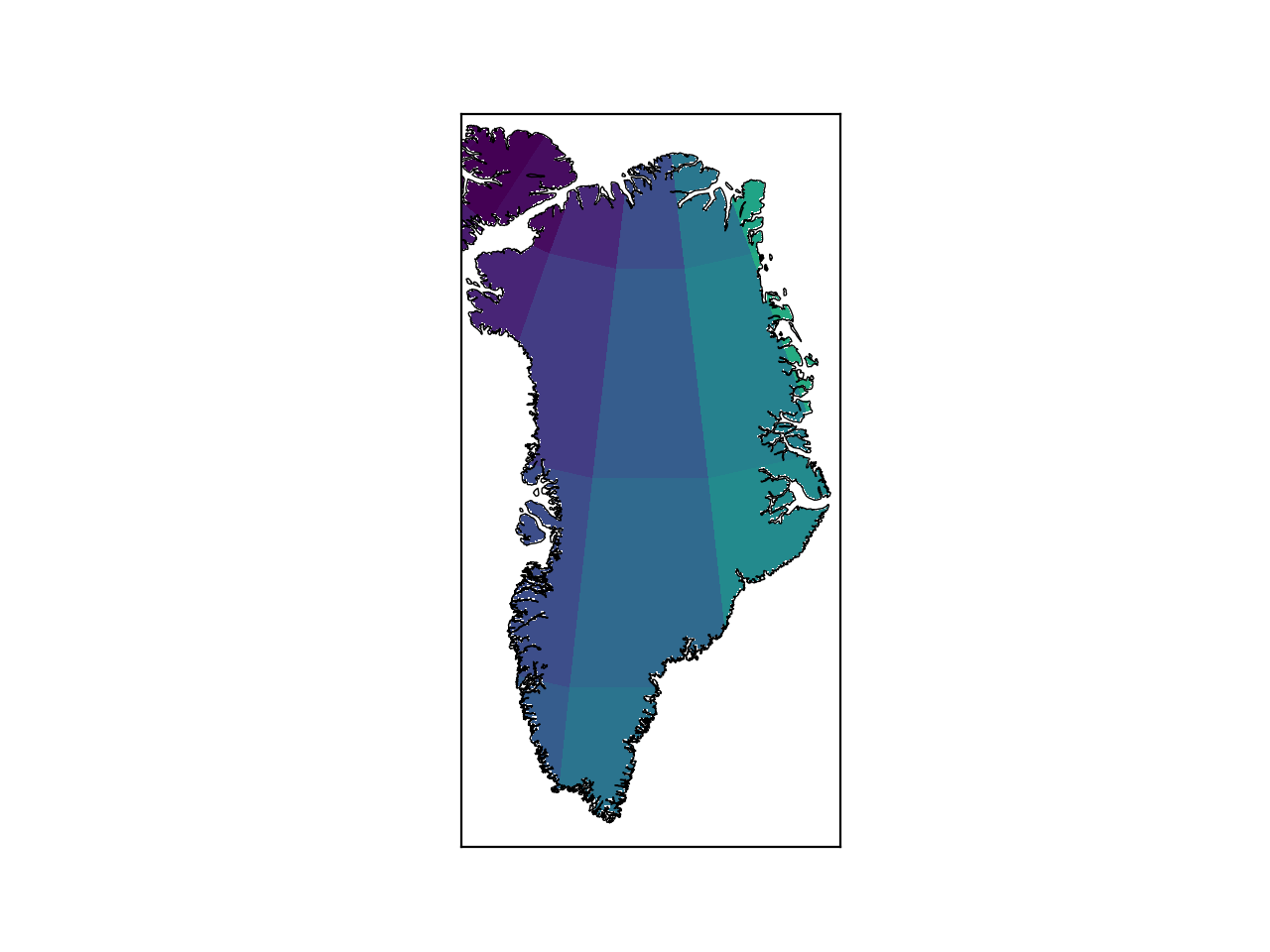

输出如下所示：

​

​

原始解

您可以在basemap.maskoceans中使用分辨率更高的数组，以便该分辨率符合大陆轮廓。之后，您只需将掩码反转，并在数据之上绘制蒙面数组。

不知何故，当我使用地图的全部范围(例如，经度从-180度到180度，纬度从-90度到90度)时，我才能让basemap.maskoceans工作。考虑到需要相当高的分辨率才能使其看起来很好，计算需要一段时间：

from matplotlib import pyplot as plt
from mpl_toolkits import basemap as bm
from matplotlib import colors
import numpy as np
import numpy.ma as ma

fig, ax = plt.subplots()


lon_0 = 319
lat_0 = 72

##some fake data
lons = np.linspace(lon_0-60,lon_0+60,10)
lats = np.linspace(lat_0-15,lat_0+15,5)
lon, lat = np.meshgrid(lons,lats)
TOPO = np.sin(np.pi*lon/180)*np.exp(lat/90)


m = bm.Basemap(resolution='i',projection='laea', width=1500000, height=2900000, lat_ts=60, lat_0=lat_0, lon_0=lon_0, ax = ax)
m.drawcoastlines(linewidth=0.5)

x,y = m(lon,lat)

pcol = ax.pcolormesh(x,y,TOPO)


##producing a mask -- seems to only work with full coordinate limits
lons2 = np.linspace(-180,180,10000)
lats2 = np.linspace(-90,90,5000)
lon2, lat2 = np.meshgrid(lons2,lats2)
x2,y2 = m(lon2,lat2)
pseudo_data = np.ones_like(lon2)
masked = bm.maskoceans(lon2,lat2,pseudo_data)
masked.mask = ~masked.mask

##plotting the mask
cmap = colors.ListedColormap(['w'])
pcol = ax.pcolormesh(x2,y2,masked, cmap=cmap)

plt.show()

结果如下：

​

​
