如何将图像转换为ggplot2散射图的点数据

Question

我最近发现了一个吉特布包裹，开发人员分析了由安东尼奥·普罗希亚斯( Antonio Prohias )在“疯狂杂志”( Mad Magazine )上出现的248个间谍对间谍漫画系列的粉丝策划数据。

他进行了一些基本的探索性数据分析，计算出黑人间谍获胜的净得分，然后进行非参数检验(沃尔德沃尔福威茨检验)，观察其中一名间谍的连续胜利，以确定普罗哈斯是否通过逆转先前的结果来保持得分平衡，或者他是否可能选择了最爱的人。

虽然我发现这是一个有趣的练习，我最感兴趣的间谍阴谋。

​

​

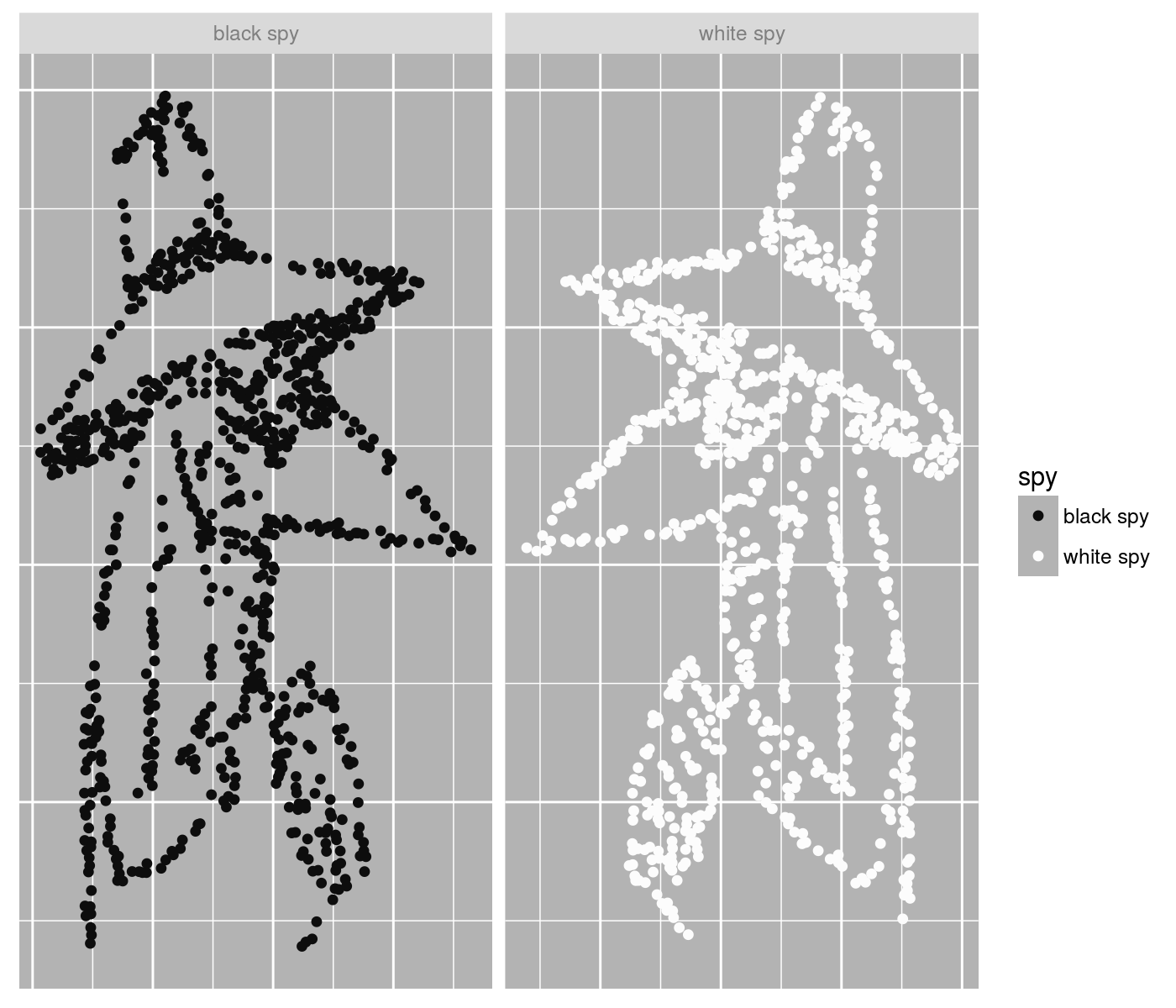

间谍图的点数据实际上来自一个MATLAB复活节彩蛋 spy()包，开发人员将这个点数据作为蒂布尔：：特里布放入R中。

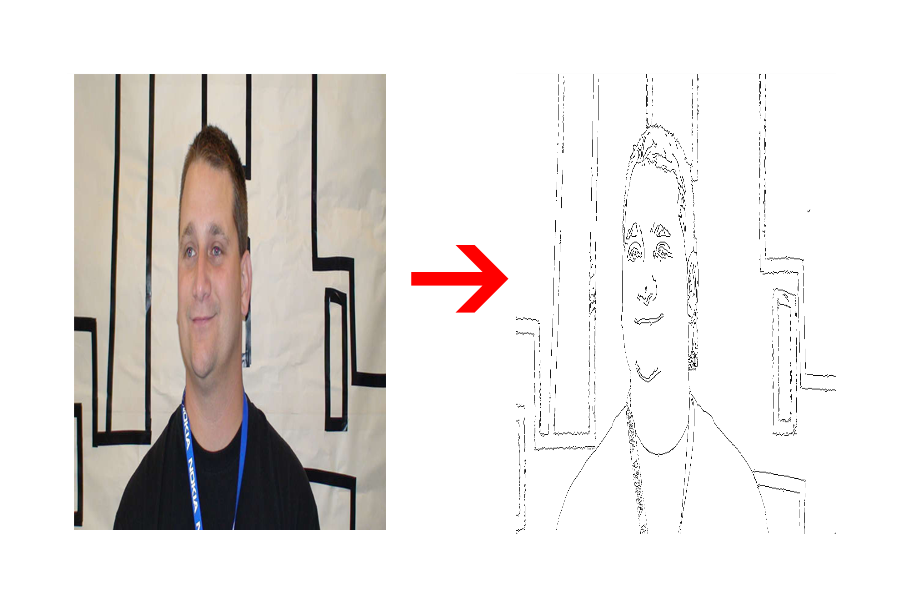

我的问题是，如何从图像中创建点数据？是否可以做imager()来获得一个大纲

​

​

然后以某种方式将这些图像数据转换成tbl_df？我不熟悉位图数组，但也许答案就在于这样的东西？

Answer 1

我们可以使用imager::cannyEdges获取边缘，然后将坐标放在一个数据帧中进行绘制。

library('ggplot2')
library('imager')

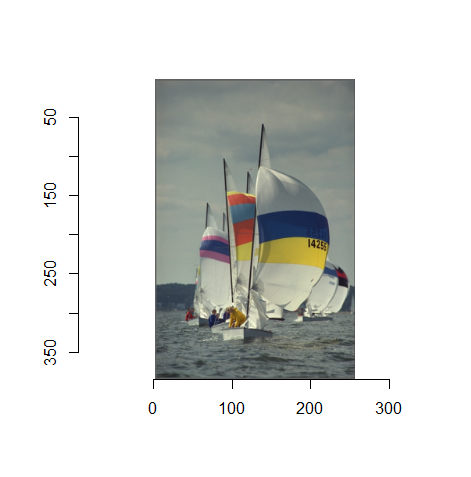

plot(boats)

​

​

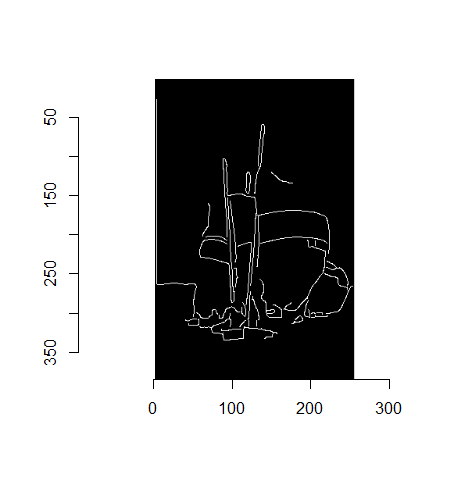

img <- cannyEdges(boats)
plot(img)

​

​

看起来，img是一个具有4个维度的逻辑数组。

dim(img)
# [1] 256 384   1   3

我只想要两个维度，所以我会放弃其中的两个维度。

img <- img[, , 1, 1]
img[1:8, 1:8]
#       [,1]  [,2]  [,3]  [,4]  [,5]  [,6]  [,7]  [,8]
# [1,] FALSE FALSE FALSE FALSE FALSE FALSE FALSE FALSE
# [2,] FALSE FALSE FALSE FALSE FALSE FALSE FALSE FALSE
# [3,] FALSE FALSE FALSE FALSE FALSE FALSE FALSE FALSE
# [4,] FALSE FALSE FALSE FALSE FALSE FALSE FALSE FALSE
# [5,] FALSE FALSE FALSE FALSE FALSE FALSE FALSE FALSE
# [6,] FALSE FALSE FALSE FALSE FALSE FALSE FALSE FALSE
# [7,] FALSE FALSE FALSE FALSE FALSE FALSE FALSE FALSE
# [8,] FALSE FALSE FALSE FALSE FALSE FALSE FALSE FALSE

which可以将此矩阵转换为坐标列表。

coords <- which(img, arr.ind = T)
head(coords)
#      row col
# [1,] 255   1
# [2,] 255   2
# [3,] 255   3
# [4,] 255   4
# [5,] 255   5
# [6,] 255   6

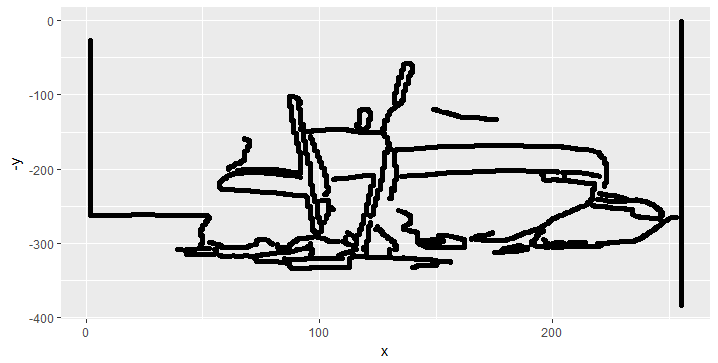

现在可以画出来了。

df <- data.frame(x = coords[,1], y = coords[,2])

ggplot(df, aes(x, -y)) +
  geom_point()

​

​
