如果相机平移也是在Z方向的话，平面场景中的两幅图像之间是否存在同调？

Question

我试图计算两幅图像之间的相对位姿:我正在使用同调法来过滤特征匹配。我有一个相当平面的场景，基于同形的相对位姿估计工作非常准确，只要两幅图像之间的平移仅限于X和Y轴(opencv惯例)。

一旦我开始与另一个相机向Z方向移动(第一个相机保持不变)，相对位姿估计就不能正常工作，它会一直以很低的Z平移来估计姿态。虽然场景是平面的，但当翻译的方向是Z方向时，是否不适用同调法？

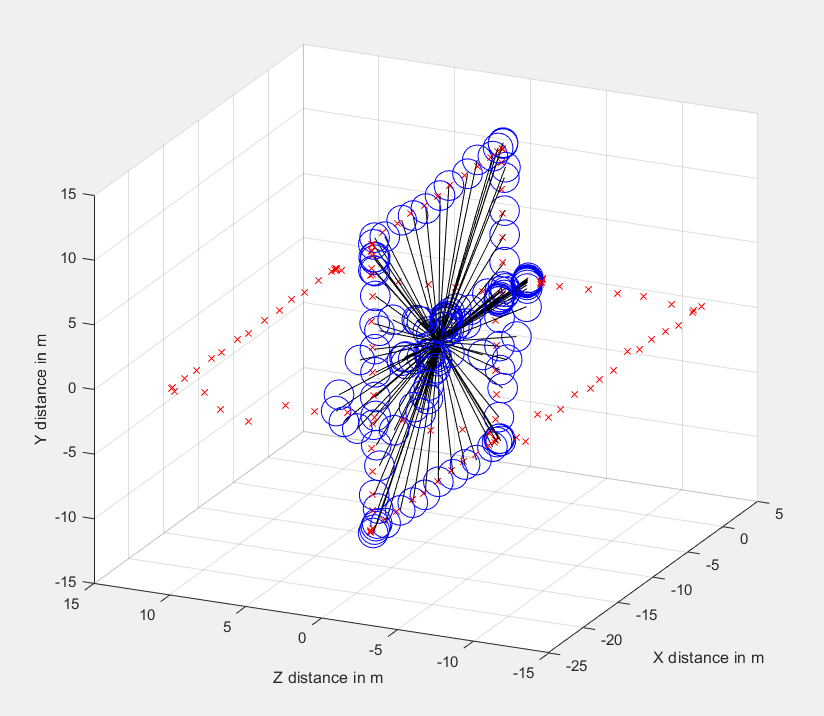

在这里附加一张图片:我把第二个相机移动到两个方格中:一个在XY平面，一个在XZ平面。红色的十字是相机转换的实际姿势(认为它是地面真实的)，蓝色的圆圈是通过基于RANSAC的同调估计的相对姿态。注意在X和Y中移动时的精度，以及Z方向上的完全失败:所有的估计都接近z=0平面。

​

​

我将同伦矩阵分解成旋转和平移的代码是从这个StackExchange的答案中提取的。

void cameraPoseFromHomography(const Mat& H, Mat& pose)
{
    pose = Mat::eye(3, 4, CV_64FC1); //3x4 matrix
    float norm1 = (float)norm(H.col(0));
    float norm2 = (float)norm(H.col(1));
    float tnorm = (norm1 + norm2) / 2.0f;

    Mat v1 = H.col(0);
    Mat v2 = pose.col(0);

    cv::normalize(v1, v2); // Normalize the rotation

    v1 = H.col(1);
    v2 = pose.col(1);

    cv::normalize(v1, v2);

    v1 = pose.col(0);
    v2 = pose.col(1);

    Mat v3 = v1.cross(v2);  //Computes the cross-product of v1 and v2
    Mat c2 = pose.col(2);
    v3.copyTo(c2);

    pose.col(3) = H.col(2) / tnorm; //vector t [R|t]
}

这个准确吗？同形矩阵的第三列是否编码全三维翻译？

Answer 1

问题确实在于我分解同形矩阵的方式:我在问题中发布的方法似乎是不正确的。同形矩阵的最后一列不编码完整的3D翻译。将矩阵分解为OpenCV函数(decomposeHomographyMat)，将矩阵分解为4种可能的三维平移和旋转解。

decomp.cpp#L435

该函数中使用的方法在本论文中得到了解释。

Answer 2

当平移是z方向时，不适用于同调，虽然场景是平面的？

• 如果你有一个平面场景，那么使用透视相机(没有镜头畸变)的所有图像都将与同音相关。这并不重要，无论相机是旋转还是平移。
• 如果有明显的镜头畸变，那么图像将不会与同音相关。
• 如果场景是非平面的，那么只有在没有镜头畸变和相机平移(仅仅是旋转)的情况下，图像才会与同音相关。

相对位姿估计不能正常工作，它用极低的Z平移来估计姿态

采用同形分解的三维平移计算达到了规模。这意味着两个摄像机之间返回的翻译向量t与真实的平移相差很大，不幸的是s是不可恢复的。通常，单目图像的三维重建就是基于这个原因的度量重建(而不是欧几里得重建，在真正的尺度被解决)。要解决这些问题，需要更多的信息，如了解平面上点的深度或摄像机在图像之间移动的距离。
