在Matlab中绘制生成树

Question

我正试图像标题所说的那样，画一棵生成树。

但是，如果我试图绘制我的图形，就会出现以下错误：

使用rng太多输入参数时出错。matlab.internal.graph.MLGraph/forceLayout>layoutOneConnComp (第82行) oldstate = rng(0，‘twister’)中的错误；matlab.内在.Graph.ml图/forceLayout(第55行) x，y= layoutOneConnComp(x，y，源，目标，迭代)中的错误；matlab.graphics.chart.primitive.GraphPlot/layoutforce错误，matlab.graphics.chart.primitive.GraphPlot/layout>layoutauto错误，matlab.graphics.chart.primitive.GraphPlot/layout错误，图/图中的matlab.graphics.chart.primitive.GraphPlot错误(第110行) hObj = matlab.graphics.chart.primitive.GraphPlot('BasicGraph'，

其他信息：

GrangerLandN={ 'X' 'Y' 'Z' ...}';
GrangerCoal={ 'A' 'B' 'C' ...}';
GrangerValues=(1,2,3,...)';

GG=graph(GrangerLandN,GrangerCoal,GrangerValues)

GG =

  graph with properties:

    Edges: [100×2 table]
    Nodes: [20×1 table]

plot(GG) %also tried plot(GG,'EgdesLabel',GG.Edges.Weight) but both are throwing the error stated above.

用较少的观察做了同样的尝试，而且效果非常好。错误的原因是什么，以及如何修复代码？

Answer 1

本例中使用的关键函数是pplot和来自MATLOG工具箱的minspan。下面的代码创建一个网络，然后绘制一个最小生成树 (维基)。

还使用MATLOG的一些支持函数(参见下面的代码)来创建示例(取自马洛格文档)。

%% 2. Create Delaunay Network from Cities Centered around Atlanta
%% Make network using cities of 30k pop. within 150 miles of Atlanta
Atl = uscity('XY',mand({'Atlanta'},uscity('Name'),{'GA'},uscity('ST')));
[Name,XY]=uscity10k('Name','XY', ...
   (dists(Atl,uscity10k('XY'),'mi') < 150)' & uscity10k('Pop') > 30000);
makemap(XY)
pplot(XY,'r.')

%% Use Delaunay triangulation as road network
tri = delaunay(XY(:,1),XY(:,2));  % Delaunay triangulation
IJ = tri2list(tri);  % Convert to arc list
d = diag(dists(XY(IJ(:,1),:),XY(abs(IJ(:,2)),:),'mi'));
d = d * 1.2;  % Convert great circle to estimated road distances
d = round(d);
IJD = [IJ d];
pplot(IJD,XY,'m-')
pplot(IJD,num2cellstr(d),XY)

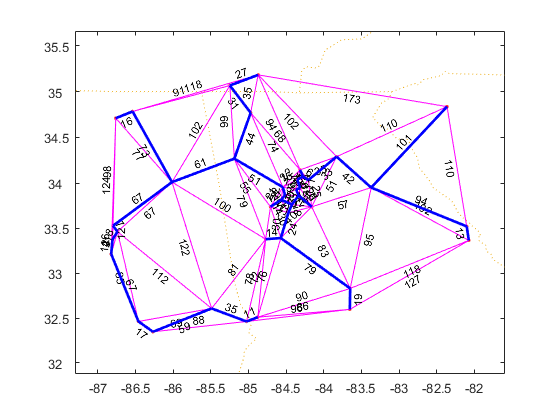

%% Minimum Spanning Tree (Kruskal algorithm)
t = minspan(IJD);
pplot(IJD(t~=0,:),XY,'b-','LineWidth',2,'DisplayName','minspan')

​

​
