Question

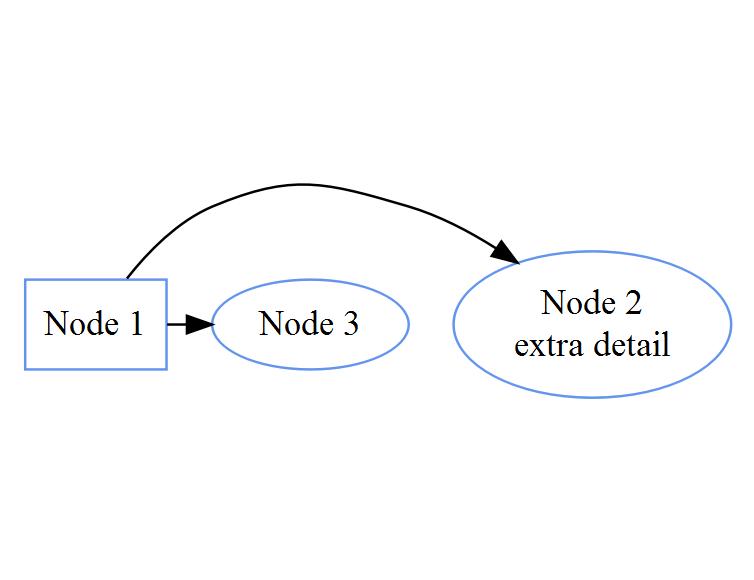

我正在使用diagrammeR grViz来构建流程图。我想指定一些具有相同等级的节点的顺序。在下面的图表中，我希望节点1在中间而不是左边。此外，我希望“节点2”下划线，但不是“额外的细节”。以下是代码：

library("DiagrammeR")

grViz("
      digraph CFA {
      # Multiple level nodes
      node [shape = rectangle, color=CornflowerBlue]
      a [label = 'Node 1' ];

      node [shape = ellipse, color=CornflowerBlue]
      T1    [label = 'Node 2\\nextra detail'];
      T2    [label = 'Node 3'];

      {rank = same; a T1 T2}

      # Connect nodes with edges and labels
      a -> T1
      a -> T2
       }


      ")

​

​

任何帮助都将不胜感激。另外，如果有资源可以帮助我解决diagrammeR中的这些定制问题，请提供一个链接。

Answer 1

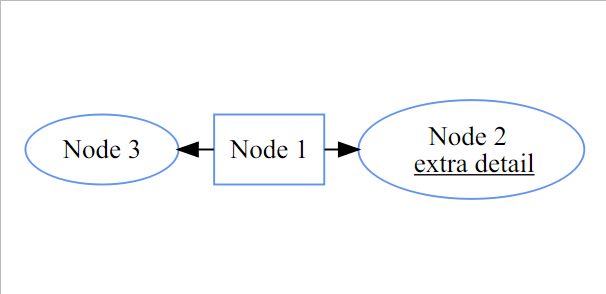

有几种方法可以对节点进行排序。这里最简单的可能是按照这个顺序(而不是a -> T2)拥有边缘a -> T2，所以节点T2首先是，然后使用dir=back反转箭头。可以使用html在节点标签下划线。(还必须使用<br/>，而不是换行符，\n)

grViz("
      digraph CFA {
      a [label = 'Node 1', shape = rectangle, color=CornflowerBlue ];

      node [shape = ellipse, color=CornflowerBlue]
      T1    [label = <Node 2 <br/> <u>extra detail</u>>];
      T2    [label = 'Node 3'];

      {rank = same; a T1 T2}

      # Connect nodes with edges and labels
      a -> T1
      T2 -> a[dir=back]
       }

      ")

​

​

注释:是否有一种方法可以使节点中的部分文本变成不同的颜色(例如，“额外细节”，而不是“节点2")？

是的，通过上面的html链接，您可以“在字体./字体的范围内设置字体的颜色”。例如，将T1的标签更改为

label = <Node 2 <br/> <font color='red'> <u>extra detail</u> </font> >
