在使用带有QChartView的QLineSeries时，无法正确地将openGL保存为图像

Question

我正在尝试创建一个可以绘制大型数据集的应用程序(所以使用OpenGl对我来说很重要)。我使用QChartView，QChart和QLineSeries。同样对于QLineSeries，我使用openGL打开。但是当我试图将图表保存为图像时，我得到的是没有数据的图表。我知道当QLineSeries使用openGL时，它会在图表图区域的顶部创建一个QOpenGLWidget，但我不知道如何访问它。

因此有一个问题是：如何将图表保存为带有绘制线的图像？

一些图片：

我想要的(不使用openGL的情节)：

​

​

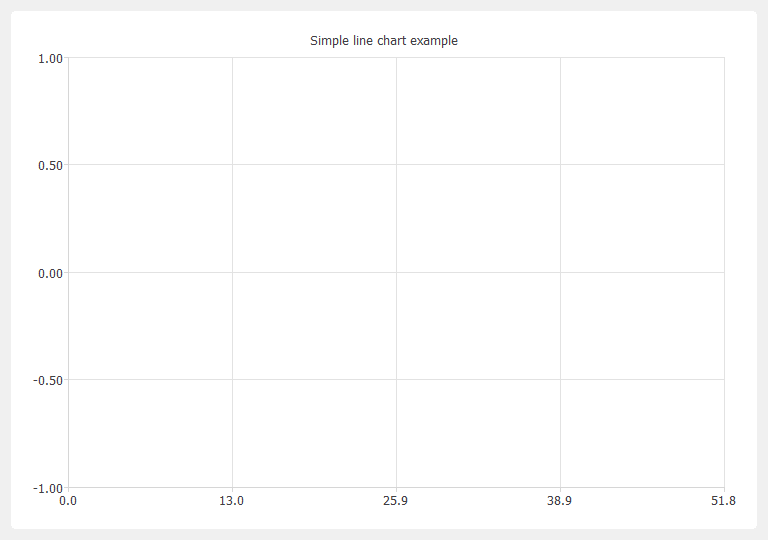

我得到了什么(与openGL的情节)：

​

​

下面是一个代码示例：

MainWindow构造函数：

chartView = new QChartView(generate_sin_chart(), ui->centralWidget);
ui->centralWidget->layout()->addWidget(chartView);

generate_sin_chart()：

QLineSeries *series = new QLineSeries();
series->setUseOpenGL(true); //this line cause a problem

constexpr double PI = 3.14159265359;
for(int i = 0; i < 100; ++i)
{
    double temp = i*PI/6;
    series->append(temp, sin(temp));
}

QChart *chart = new QChart();
chart->legend()->hide();
chart->addSeries(series);
chart->createDefaultAxes();
chart->setTitle("Simple line chart example");

return chart;

储蓄功能：

QString filename = QFileDialog::getSaveFileName(this, tr("Save file"), "", tr("Images (*.png)"));
QPixmap p = chartView->grab();
p.save(filename, "PNG");

Answer 1

根据文档

useOpenGL : bool 指定是否使用OpenGL加速绘制系列。 使用OpenGL加速只支持QLineSeries和QScatterSeries。用作QAreaSeries边缘序列的线系列不能使用OpenGL加速。当图表包含用OpenGL绘制的任何系列时，将在图表绘图区域的顶部创建透明的QOpenGLWidget。加速系列不是在基础QGraphicsView上绘制的，而是在创建的QOpenGLWidget上绘制的。 ..。

因此，当您使用grab()只拍摄QChartView的照片时，解决方案是找到QOpenGLWidget对象并将其图像记录在QChartView图像之上，下面的代码可以做到这一点：

QPixmap p = chartView->grab();
QOpenGLWidget *glWidget  = chartView->findChild<QOpenGLWidget*>();
if(glWidget){
    QPainter painter(&p);
    QPoint d = glWidget->mapToGlobal(QPoint())-chartView.mapToGlobal(QPoint());
    painter.setCompositionMode(QPainter::CompositionMode_SourceAtop);
    painter.drawImage(d, glWidget->grabFramebuffer());
    painter.end();
}
p.save("test", "PNG");

由于您应该使用QOpenGLWidget，所以必须将QT += opengl添加到.pro中

在下面的链接中可以找到完整的示例

Answer 2

我也遇到了同样的问题。您可以通过禁用QChart动画来解决这个问题。
