如何使用OpenCV检测图像帧中的对象？

Question

我正在开发一款使用Raspberry Pi的漫游者，它将扫描一个房间并捡起掉在地上的物体。为了检测对象，我使用的是一个参考图像，它是在漫游者的操作开始时拍摄的，以及一个图像(新图像)，每10秒点击一次。为了确定图像帧中是否有变化，我在参考图像和新图像之间做了一个图像减法。如果发现有任何差异，它将画出一个轮廓，如果轮廓面积大于某一阈值(警告步骤)，则得出存在一个对象的结论。

我使用以下代码-

import numpy as np
import cv2,time

img=cv2.imread("object1.jpg")
img1=cv2.imread("object2.jpg")
sub=cv2.subtract(img,img1)

gray=cv2.cvtColor(sub,cv2.COLOR_BGR2GRAY)
blur = cv2.GaussianBlur(gray,(3,3),0)
_, contours, _= cv2.findContours(blur,cv2.RETR_TREE,cv2.CHAIN_APPROX_SIMPLE)
c=max(contours,key=cv2.contourArea)
print(cv2.contourArea(c))

if cv2.contourArea>20000:
   print("Object detected !")

上面的代码只使用两个图像来计算它们的差异，并确定是否存在一个对象，.Please注意，我还没有在这里发布我将在我的项目中使用的原始代码。

现在，上面的代码可以很好地工作在非常受控的情况下，比如说，当图像背景非常恒定或者没有阴影存在的时候。但是考虑到漫游者将会在房间里移动，而且灯光的变化很可能会触发一个虚假的物体检测，即使在框架中没有真正的物体。这种差异可能是由于阴影效应造成的虚假轮廓而触发的。

我想知道，在不做前景/背景图像减法的情况下，是否还有其他方法来实现这一目标检测。我还考虑过使用超声波传感器来检测物体的存在，但这不是一个非常可靠的选择。我更喜欢基于图像处理的解决方案。

谢谢你。

==========================================================================

编辑1 -

所以，我决定稍微改变一下算法。我对前景图像和背景图像都进行了阈值处理，然后在二值图像之间执行缺位，以获得任何帧更改(对象)。守则如下-

import numpy as np
import cv2,time

img1=cv2.imread("back.jpeg")
blur1 = cv2.GaussianBlur(img1,(5,5),0)
gray1=cv2.cvtColor(blur1,cv2.COLOR_BGR2GRAY)
ret,thresh1 = cv2.threshold(gray1,65,255,cv2.THRESH_BINARY_INV)

img2=cv2.imread("front.jpeg")
blur2 = cv2.GaussianBlur(img2,(5,5),0)
gray2=cv2.cvtColor(blur2,cv2.COLOR_BGR2GRAY)
ret,thresh2 = cv2.threshold(gray2,65,255,cv2.THRESH_BINARY_INV)

diff=cv2.absdiff(thresh2,thresh1)
diff=cv2.bitwise_xor(diff,thresh1)

kernel = np.ones((2,2),np.uint8)
diff=cv2.erode(diff,kernel,iterations = 1)
diff=cv2.dilate(diff,kernel,iterations = 8)

_, contours, _= cv2.findContours(diff,cv2.RETR_TREE,cv2.CHAIN_APPROX_SIMPLE)
c=max(contours,key=cv2.contourArea)
x,y,w,h = cv2.boundingRect(c)
cv2.rectangle(diff,(x,y),(x+w,y+h),(125,125,125),2)


cv2.imshow("thresh",diff)
cv2.waitKey(0)

“缺席”之后是侵蚀和膨胀。在此之后，我找到最大的轮廓，并确定是否有一个对象。该算法所使用的图像如下：

1. 背景图像- 背景图像
2. 前景图像- 前景图像
3. 前景阈值- 前景阈值图像
4. 背景阈值- 背景阈值图像
5. 差分图像- 具有轮廓及其边界的最终图像。

正如你所看到的，检测工作正常。我没有其他的前景图像，我用它来测试算法。他们给出了令人满意的结果，.I想知道，是否还有其他方法能以更好的效率达到同样的效果。

PS-所有前景图像已采取与闪光灯。我试过用Flash关闭，但是图像中似乎存在很多噪音。

=============================================================

编辑2-

用其他图片表演阿尔戈-

注:-背景图像保持不变。

1. 对象1- 前景图像1
2. 目标1检测- 前景图像1结果

Answer 1

我怀疑这个问题是否像你在问题中所描述的那么简单，当我们在现实世界中移动时，它会变得非常复杂。

但是无论如何，假设您的小对象只存在于房间中，那么您可以通过识别所捕获的二进制图像中的连接组件来识别它们，并根据它们的相对像素大小选择它们。

下面是相同的Python实现：

img = cv2.imread('D:/Image/objects.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# binarize the image
ret, bw = cv2.threshold(gray, 128, 255,
cv2.THRESH_BINARY_INV+cv2.THRESH_OTSU)

# find connected components
connectivity = 4
nb_components, output, stats, centroids =
cv2.connectedComponentsWithStats(bw, connectivity, cv2.CV_32S)
sizes = stats[1:, -1]; nb_components = nb_components - 1
min_size = 250 #threshhold value for objects in scene
img2 = np.zeros((img.shape), np.uint8)
for i in range(0, nb_components+1):
    # use if sizes[i] >= min_size: to identify your objects
    color = np.random.randint(255,size=3)
    # draw the bounding rectangele around each object
    cv2.rectangle(img2, (stats[i][0],stats[i][1]),(stats[i][0]+stats[i][2],stats[i][1]+stats[i][3]), (0,255,0), 2)
    img2[output == i + 1] = color

包含物体的图像：

​

​

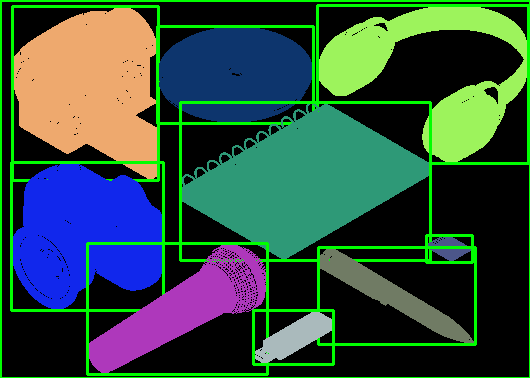

使用连接组件标签检测到的对象：

​

​

Answer 2

您可以考虑的另一种方法是从运动中使用结构，重构环境/点云，而地板上的点簇属于您的对象。还可以将其与背景减法结合起来，以消除错误检测，如阴影一样，对该方法造成问题。
