如何使用Teamcenter C++ API提取标记关系？

Question

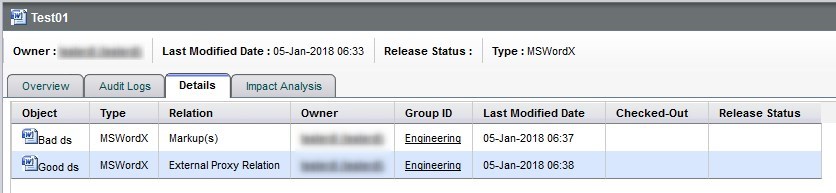

在Teamcenter中，我有一个包含两个内部数据集的数据集：

1. 一个具有External Proxy关系的“好ds”数据集。
2. 具有Markup(s)关系的“坏ds”数据集

​

​

我试图使用Teamcenter C++ API枚举服务器内容。"Good ds“数据集的对象将按照预期的方式从Teamcenter::Soa::Client::Model::Dataset类调用Teamcenter::Soa::Client::Model::Dataset返回。

如何获得带有标记关系的“坏ds”数据集的对象？

API的文档非常糟糕。我在Dataset类中尝试了这些方法中的每一种方法，这些方法都返回一个ModelObjectVector，但没有结果：

• get_DgtSignatureByUserRelation
• get_external_apps
• get_fnd0complying_objects
• get_fnd0defining_objects
• get_Fnd0DiagramSnapshot
• get_Fnd0DiagramTmplRelation
• get_Fnd0Diagram_Attaches
• get_fnd0FileAccessAuditLogs
• get_fnd0GeneralAuditLogs
• get_fnd0LicenseExportAuditLogs
• get_Fnd0ShapeRelation
• get_fnd0WorkflowAuditLogs
• get_FND_TraceLink
• get_IMAN_based_on
• get_IMAN_Rendering
• get_license_list
• get_process_stage_list
• get_release_statuses
• get_revisions_prop

Teamcenter服务器版本为10.1 (20130604.00)。

Answer 1

我相信您需要编写一个自定义的SOA (面向服务的体系结构) API来满足这一特殊需求。

您将拥有BMIDE ()。在它中，您需要创建一个新的BMIDE模板，并适当地设置项目。转到高级模式、-> 扩展、选项卡-> **代码-> 库->创建新的SOA库(名称可能不准确)。

现在添加自定义服务。编写ITK (集成工具包)代码来获取您需要的信息。

然后通过TEM (Teamcenter Environment Manager)将此模板安装到Teamcenter。

现在，无论是RAC (远程访问客户端)还是任何UI客户端，您都可以通过客户机调用这个API。

如果有什么不清楚的话请告诉我。

或者，您可以为所有ModelObject寻找存在的方法，您应该查找一个Relation属性并使用返回类型应该是ModelObject/array of ModelObject的API从它中获取目标(我不知道到底要寻找什么)。
