如何在POV中围绕矢量旋转物体？

Question

我发现在POV中很难找到物体从一个给定点移动到另一个点的旋转。

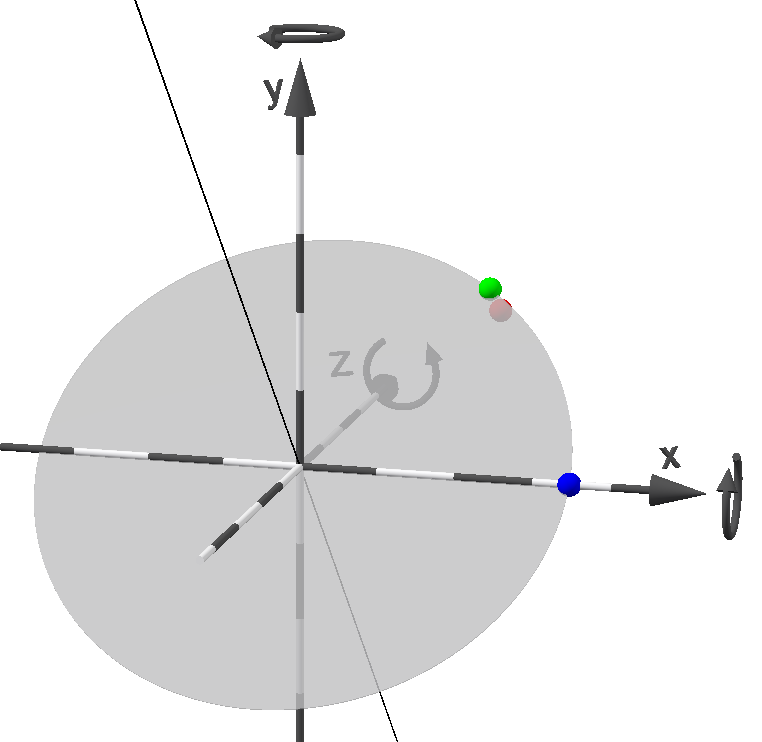

几何上，很简单就可以找到:我计算出从原点到目标点的距离Dist (绿色)，并在<Dist, 0, 0> (蓝色)创建Point0。然后从Point0和PointT计算出它们之间的夹角和垂直于它们的角度。AngleD围绕Perp的旋转将Point0移动到Point1 = PointT。

在POV中，我可以使用vaxis_rotate计算Point1.但是我想要旋转一个物体(当然，它不会是一个球体)，我看不出有什么明显的方法可以做到这一点。我尝试了rotate -AngleD*Perp，但结果略有不同(红色)。

我如何处理一个对象，vaxis_rotate如何处理某个对象？

#declare PointT = <2, 2, 2>;

#declare Dist = VDist(<0, 0, 0>, PointT);
#declare Point0 = <Dist, 0, 0>;
#declare AngleD = VAngleD(PointT, Point0);
#declare Perp = VPerp_To_Plane(PointT, Point0);
#declare Point1 = vaxis_rotate(Point0, Perp, -AngleD);

sphere{Point0, R   pigment{color Blue}  }
sphere{Point1, R   pigment{color Green}  }

sphere{
    Point0, R
    rotate -AngleD*Perp
    pigment{color Red}
}

​

​

Answer 1

meowgoesthedog提供的链接中的旋转矩阵给出了预期的结果。

#macro RotMatFromVectorAndAngle(Vector, Angle)

    // takes normalized vector and angle in radians

    #local U = Vector.x;
    #local V = Vector.y;
    #local W = Vector.z;
    #local Sin = sin(Angle);
    #local Cos = cos(Angle);

    #local M11 = U*U + (1-U*U)*Cos;
    #local M12 = U*V*(1-Cos) - W*Sin;
    #local M13 = U*W*(1-Cos) + V*Sin;

    #local M21 = U*V*(1-Cos) + W*Sin;
    #local M22 = V*V + (1-V*V)*Cos;
    #local M23 = V*W*(1-Cos) - U*Sin;

    #local M31 = U*W*(1-Cos) - V*Sin;
    #local M32 = V*W*(1-Cos) + U*Sin;
    #local M33 = W*W + (1-W*W)*Cos;

    matrix <M11, M12, M13,
            M21, M22, M23,
            M31, M32, M33,
            0  , 0  , 0  >

#end

应用于上述示例中的球体：

#declare Angle = VAngle(PointT, Point0);
#declare Perp = VPerp_To_Plane(PointT, Point0);
sphere{
    Point0, R
    RotMatFromVectorAndAngle(Perp, Angle)
}

Answer 2

查找Axis_Rotate_Trans in transforms.inc

#include "transforms.inc"

sphere {
  ..., ...
  Axis_Rotate_Trans(
    VPerp_To_Plane(<...>, <...>),
    VAngleD(<...>, <...>)
  )
}

Answer 3

因此，简单地说，假设是一个单位向量，假设你想要一个α度的旋转。然后v1 v2 v3 *alpha将不会产生所需的转换。这是一个错误，一个严重的问题。
