如何在matplotlib.axes.Axes.arrow python2.7中使用kwargs

Question

我在arrow_simple_demo.py 这里工作，我已经将其修改为：

import matplotlib.pyplot as plt

ax = plt.axes()
ax.arrow(0, 0, 0.5, 0.5, head_width=0.05, head_length=0.1)

但是，我想将箭头的线条样式更改为使用kwarg虚线。箭头文档表明这是可能的。箭头文档

因此，我尝试给箭头**kwargs参数导入：

kwargs = {linestyle:'--'}

现在我的代码如下所示：

import matplotlib.pyplot as plt

ax = plt.axes()
kwargs={linestyle:'--'}
ax.arrow(0, 0, 0.5, 0.5, head_width=0.05, head_length=0.1, **kwargs)

但结果是：

NameError: name 'linestyle' is not defined

我想知道是否有人可以告诉我，我是否正确地使用了kwargs，以及是否需要从matplotlib的修补程序类中导入修补程序来实现这个功能。“其他有效的kwargs (继承自:class:Patch)”语句位于kwargs清单上方的箭头文档中，这使我认为这可能是必要的。我还一直在查看补丁文档来解决这个问题。这里

编辑：

当我将linestyle键作为字符串传递时，代码就完成了，但是我没有得到我所希望的虚线箭头行。

import matplotlib.pyplot as plt
ax = plt.axes()
kwargs={'linestyle':'--'}
ax.arrow(0, 0, 0.5, 0.5, head_width=0.05, head_length=0.1, **kwargs)

见图：

箭头图实线

Answer 1

kwargs字典的键应该是一个字符串。在您的代码中，python寻找一个名为linestyle的不存在的对象。

kwargs = {'linestyle':'--'}

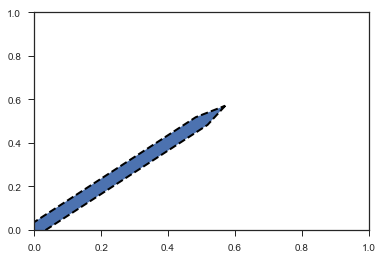

不幸的是，做还不足以产生预期的效果。这条线是虚线的，但是问题是箭头是用一个封闭的路径画出来的，而划线是在另一个上面覆盖的，这就取消了这个效果。您可以通过绘制更厚的箭头来看到虚线。

ax = plt.axes()
kwargs={'linestyle':'--', 'lw':2, 'width':0.05}
ax.arrow(0, 0, 0.5, 0.5, head_width=0.05, head_length=0.1, **kwargs)

​

​

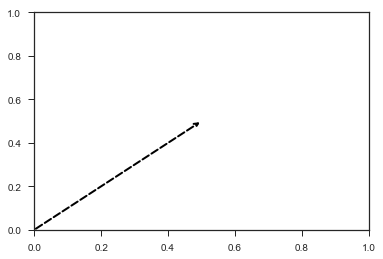

如果你想要一个简单的虚线箭头，你必须使用一个简单的箭头，使用annotate

ax = plt.axes()
kwargs={'linestyle':'--', 'lw':2}
ax.annotate("", xy=(0.5, 0.5), xytext=(0, 0),
    arrowprops=dict(arrowstyle="->", **kwargs))

​

​
